| 하이 라이트: | 안테나 등급 PCB 블로그,패드에 ENIG가 있는 PCB 보드,용접 마스크 PCB 보드 |
||
|---|---|---|---|

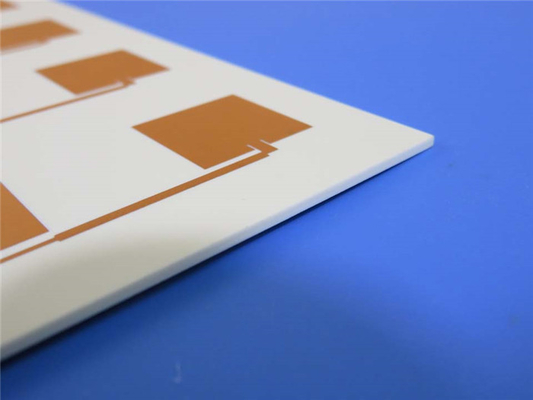

오늘 우리는 안테나 디자인에서 일반적으로 사용되는 전통적인 PTFE 기반 라미네이트에 신뢰할 수 있고 효율적인 대안을 제공하는 RO4725JXR 안테나 등급 PCB의 도입을 업데이트하는 것을 기쁘게 생각합니다..
RO4725JXR 안테나 등급 라미네이트는 특별한 기계적 및 전기적 특성을 가지고 있으며, 안테나 설계자가 신호 손실을 최소화하면서 상당한 이득 값을 달성 할 수 있습니다.이 재료는 표준 에포시 및 고온 납 없는 용접 처리와 호환됩니다.그들은 또한 구멍을 준비하는 동안 특별한 처리에 대한 필요성을 제거하고, 175 °C의 온도에서 RO4400 bondply 시리즈를 사용하여 라미네이션을 수행 할 수 있습니다.
데이터 셰이트의 몇 가지 주요 세부 사항은 다음과 같습니다.
RO4725JXR는 IPC-TM-650, 2에 의해 측정된 10 GHz와 23°C에서 Z 방향으로 2.55 ± 0.05의 공정 변압수를 가지고 있습니다.5.5.5 시험 방법. 그 설계 변압력은 차분분기장법으로 측정된 1.7 GHz에서 5 GHz의 주파수에서 Z 방향으로 2.64입니다.
이 물질은 IPC-TM-650, 2에 따라 10 GHz와 23°C에서 Z 방향으로 0.0026의 분산 인수를 나타냅니다.5.5.5 테스트 방법. 2.5GHz에서 분산 인수는 0입니다.0022.
이 전기 상수의 열 계수는 IPC-TM-650, 2에 의해 측정된 -50 °C에서 150 °C의 온도 범위에서 Z 방향으로 +34 ppm/°C입니다.5.5.5 테스트 방법
부피 저항성은 2.16 X 10^8 MΩ•cm이며 표면 저항성은 4.8 X 10^7 MΩ이며, 둘 다 IPC-TM-650, 2를 사용하여 COND A 아래에서 측정됩니다.5.17.1 시험 방법
이 물질은 0.060" 두께의 물질에서 50 오름에서 -166 dBc의 놀라운 낮은 PIM (Passive Intermodulation) 값을 나타내고 1900MHz에서 43 dBm의 전력 수준을 나타냅니다.
| 재산 | 전형적 가치 | 방향 | 단위 | 조건 | 시험 방법 |
| 다이렉트릭 상수, εr 프로세스 | 20.55 ± 0.05 | Z | 10 GHz/23°C | IPC-TM-650, 25.5.5 | |
| 다이렉트릭 상수, εr 설계 | 2.64 | Z | 1.7 GHz - 5 GHz |
차차 단계 길이의 방법 | |
| 분산 요인 | 0.0026 | Z | 10 GHz/23°C | IPC-TM-650, 25.5.5 | |
| 0.0022 | 2.5GHz | ||||
| εr의 열 계수 | +34 | Z | ppm/°C | -50°C ~ 150°C | IPC-TM-650, 25.5.5 |
| 부피 저항성 (0.030") | 2.16 x 10^8 | MΩ•cm | COND A | IPC-TM-650, 25.17.1 | |
| 표면 저항성 (0.030") | 4.8 x 10^7 | MΩ | COND A | IPC-TM-650, 25.17.1 | |
| PIM | -166 | dBc | 50오엄 0.060 |
43dBm 1900MHz |
|
| 전기 강도 (0.030??) | 630 | Z | V/mil | IPC-TM-650, 25.6.2 | |
| 융통력 MD | 121 (17.5) | MPa (kpsi) |
NT1 국가 | ASTM D790 | |
| CMD | 92 (13.3) | ||||
| 차원 안정성 | <0.4 | X,Y | mm/m | 에치 후 +E2/150°C |
IPC-TM-650, 24.39A |
| 열의 계수 확장 |
13.9 | X | ppm/°C | -55 ~ 288°C | IPC-TM-650, 21.24 |
| 19.0 | Y | ||||
| 25.6 | Z | ||||
| 열전도성 | 0.38 | Z | W/mK° | 50°C | ASTM D5470 |
| 수분 흡수 | 00.24% | % | 48/50 | IPC-TM-650 2.6.2.1 ASTM D570 | |
| Tg | >280 | °C | IPC-TM-650 2.4.24 | ||
| Td | 439 | °C | ASTM D3850 | ||
| 밀도 | 1.27 | gm/cm3 | ASTM D792 | ||
| 구리 껍질 강도 | 8.5 | pli | 1 온스 로프로 EDC | IPC-TM-650 2.4.8 | |
| 납 없는 공정 호환성 | 네 |
IPC-TM-650, 2에 의해 측정 된 0.030 "에서 630 V/mil의 전기 강도를 가지고 있습니다.5.6.2 시험 방법
굽힘 강도는 MD (기계 방향) 에서 121 MPa, CMD (기계 방향) 에서 92 MPa로, 방온에서 ASTM D790 시험 방법으로 결정된다.
RO4725JXR는 IPC-TM-650, 2에 의해 측정된 E2/150°C 조건 하에서 발열 후 X 및 Y 방향으로 0.4 mm/m 미만의 차원 안정성을 나타냅니다.4.39A 시험 방법
열 확장 계수는 X 방향으로 13.9 ppm/°C, Y 방향으로 19.0 ppm/°C, Z 방향으로 25.6 ppm/°C로 -55°C ~ 288°C의 온도 범위에서IPC-TM-650에 따라, 2.1.24 테스트 방법
RO4725JXR의 열전도도는 ASTM D5470 시험 방법으로 측정된 50°C에서 0.38 W/mK°입니다.
수분 흡수는 IPC-TM-650 2로 측정된 48시간과 50oC에서 0.24%입니다.6.2.1 및 ASTM D570 시험 방법
물질은 IPC-TM-650 2로 측정된 280°C 이상의 Tg (글라스 전환 온도) 값을 가지고 있습니다.4.24 시험법, 그리고 ASTM D3850 시험법으로 측정된 439°C의 Td (분해 온도) 값.
그 밀도는 ASTM D792 시험 방법으로 측정된 1.27 gm/cm3입니다.
구리 껍질 강도는 IPC-TM-650 2에 따라 1 온스 LoPro ED 구리 8.5 pli입니다.4.8 테스트 방법
RO4725JXR 또한 납 없는 공정과 호환됩니다.
| PCB 재료: | 탄화수소 / 세라믹 / 섬유 유리 |
| 명칭: | RO4725JXR |
| 다이렉트릭 상수: | 2.55 (10 GHz) |
| 분산 요인 | 0.0026 (10 GHz) |
| 계층 수: | 단면, 이면, 다층 PCB, 하이브리드 PCB |
| 구리 무게: | 1oz (35μm), 2oz (70μm) |
| 다이렉트릭 두께 | 300.7mil (0.780mm), 60.7mil (1.542mm) |
| PCB 크기: | ≤400mm × 500mm |
| 용접 마스크: | 녹색, 검은색, 파란색, 노란색, 빨간색 등 |
| 표면 마감: | 몰입 금, HASL, 몰입 은, 몰입 진, ENEPIG, OSP, Bare 구리, 순수한 금 접착 등 |
결론적으로, RO4725JXR 안테나 등급 PCB의 도입은 안테나 설계자에게 전통적인 PTFE 기반 라미네이트에 대한 신뢰할 수 있고 효율적인 대안을 제공합니다.이 재료 는 특출 한 기계적, 전기적 특성 을 가지고 있으며 신호 손실 을 최소화 합니다-164dBc보다 더 좋은 낮은 PIM 성능으로 안테나 시스템에서 고품질의 음성, 데이터 및 비디오 통신을 보장합니다.
RO4725JXR을 기본 스테이션 안테나와 짝합기와 필터 같은 다른 수동 구성 요소의 PCB 재료로 선택함으로써설계자는 전기 및 기계적 성능을 손상시키지 않고 낮은 PIM 수준을 달성 할 수 있습니다.올바른 PCB 물질의 선택은 최종 달성 가능한 PIM를 결정하는 데 결정적이며 RO4725JXR은 이 점에서 우수한 옵션으로 입증됩니다.
