M6 고속 저손실 PCB 6층 1.4mm 두꺼운 ENEPIG 마무리

M6 고속 저손실 PCB 6층 1.4mm 두꺼운 ENEPIG 마무리

모크: 1pcs
가격: USD9.99-99.99/PCS
표준 포장: 진공 bags+Cartons
배달 기간: 8~9 일
지불 방법: T/T
공급 능력: 5000PCS / 월
자세한 정보
원래 장소
중국
브랜드 이름
Bicheng
인증
UL, ISO9001, IATF16949
PCB 재료:
M6 코어 R5775G (HVLP) 500 μm ;
레이어 총수:
6-레이어
PCB 두께:
1.4 밀리미터
PCB 사이즈:
81.9 mm x 53.7 mm = 1pcs, +/- 0.15mm
구리 중량:
1oz (1.4 mils) 외부 층, 0.5oz 내부 층
표면 마감:
비전해 닉레 비전해질 팔라듐 침지 금 (ENEPIG)
강조하다:

저손실 PCB 6층

,

M6 PCB 6층

,

ENEPIG 끝 6층 PCB

제품 설명

이 6층 PCB는 고성능 메그트론6 (M6) R-5775G로 제작되었습니다.자동차 전자기기, 고성능 컴퓨팅.



건설 세부 사항

이 6층 PCB는 오늘날의 전자 장치의 엄격한 요구 사항을 충족시키기 위해 세심하게 설계되었습니다.



- 기본 재료: 메그트론6 (M6) - R5775G (HVLP)
- 레이어 카운트: 6 레이어, 복잡한 회로 디자인을 허용합니다.
- 보드 크기: 81.9 mm x 53.7 mm, ± 0.15 mm의 허용량으로 장치 장치에 정확하게 적합하도록합니다.
- 최소 추적/공간: 4/5 밀리, 고밀도 레이아웃을 용이하게.
- 최소 구멍 크기: 0.3mm, 다양한 구성 요소 유형을 수용합니다.
- 완성된 보드 두께: 1.4mm, 내구성 최적화
- 표면 마감: 전류 없는 니켈 전류 없는 팔라디움 몰입 금 (ENEPIG), 우수한 용접성과 경화 저항성을 제공합니다.



재산 단위 시험 방법 조건 전형적 가치
유리 전환 온도 (Tg) C DSC 받은 상태 185
  DMA 받은 상태 210
열 분해 온도 C TGA 받은 상태 410
델람으로 가는 시간 (T288) 수분 없이 IPC TM-650 2.4.24.1 받은 상태 > 120
큐와 함께 IPC TM-650 2.4.24.1 받은 상태 > 120
CTE: α1 X축 ppm / C ppm / C IPC TM-650 2.4.24 < Tg 14 - 16
Y축 ppm / C ppm / C IPC TM-650 2.4.24 < Tg 14 - 16
Z축 ppm / C ppm / C IPC TM-650 2.4.24 < Tg 45
CTE: α2 Z축 ppm / C ppm / C IPC TM-650 2.4.24 > Tg 260 260
전기 부피 저항성 MΩ - cm IPC TM-650 2.5.17.1 C-96/35/90 1 x 109
표면 저항성 IPC TM-650 2.5.17.1 C-96/35/90 1 x 108
다이렉트릭 상수 (Dk) @ 1GHz / IPC TM-650 2.5.5.9 C-24/23/50 3.71
@ 10GHz / IPC TM-650 2.5.5.5 C-24/23/50 3.61
분산 요인 (Df) @ 1GHz / IPC TM-650 2.5.5.9 C-24/23/50 0.002
@ 10GHz / IPC TM-650 2.5.5.5 C-24/23/50 0.004
물리적 물 흡수 % IPC TM-650 2.6.2.1 D-24/23 0.14
껍질 강도 1온스 (H-VLP) kN / m IPC TM-650 2.4.8 0을 받았어8 0.8
발화성 / UL C-48/23/50 94V-0



스택업 구성

우리의 PCB의 스택업은 고주파 애플리케이션에서 최적의 성능을 위해 설계되었습니다:



구리층: 효율적인 신호 전송을 위해 전략적으로 배치된 17μm에서 35μm까지의 구리의 여러 층.


프리프레그 재료: R-5670 ((G) 프리프레그는 구리 층 사이의 안정성과 단열을 제공합니다.


코어 재료: M6 코어 R5775G (HVLP) 는 낮은 전기적 손실과 높은 열 신뢰성을 보장합니다.



M6 고속 저손실 PCB 6층 1.4mm 두꺼운 ENEPIG 마무리 0



메그트론6 (M6) R-5775G의 장점



고속 성능
메그트론6 라미네이트는 고주파 애플리케이션에 특별히 개발되었습니다. 1 GHz에서 3.4와 13 GHz에서 3.34의 변전압으로 신호 손실을 최소화합니다.5G 통신 및 다른 고속 기술에 최적화.



낮은 다이 일렉트릭 손실
1GHz에서 0.002 및 13GHz에서 0.0037의 분산 인수는 에너지를 효율적으로 전송하여 열 발생을 줄이고 전반적인 성능을 향상시킵니다.



열 신뢰성
높은 Tg 값 (>185 °C) 및 410 °C의 열 분해 온도 (Td) 는 이 PCB를 중요한 열 도전과 환경에 적합하게 만듭니다.자동차 및 항공우주용품.



환경 준수
이 PCB는 RoHS를 준수하고 알로겐이 없으며 친환경 제조에 대한 세계 표준에 부합합니다.



PCB 재료: 낮은 DK 유리 천
명칭: 라미네이트 R-5775 ((G), 프리프레그 R-5670 ((G)
다이렉트릭 상수: 3.61 10GHz
분산 요인 0.004 10GHz
계층 수: 다층 PCB, 하이브리드 PCB
구리 무게: 0.5oz (17μm), 1oz (35μm), 2oz (70μm)
PCB 두께: 00.4mm, 0.6mm, 0.8mm, 1.0mm, 1.6mm, 1.8mm, 2.0mm
PCB 크기: ≤400mm × 500mm
용접 마스크: 녹색, 검은색, 파란색, 노란색, 빨간색 등
표면 마감: 비친 구리, HASL, ENIG, 몰입 은, 몰입 진, OSP 등



전형적 사용법

5G 통신: 기지국, 밀리미터파 안테나, RF 프론트엔드



자동차 전자: 77 GHz 레이더 시스템, ADAS


데이터 센터: 고속 서버 메인보드, 광 모듈 PCB


항공우주: 위성 통신 및 레이더용 회로판


소비자 전자제품: Wi-Fi 6E/7 라우터, AR/VR 장치



결론
메그트론6 소재로 된 이 PCB는 현대 전자계의 핵심 부품입니다.그 첨단 기능과 재료는 혁신적인 디자인의 기초를 제공합니다.기술이 계속 발전함에 따라 이 PCB는 내일의 고성능 애플리케이션의 도전을 충족할 준비가 되어 있습니다.그리고 환경 친화적인 PCB 솔루션.

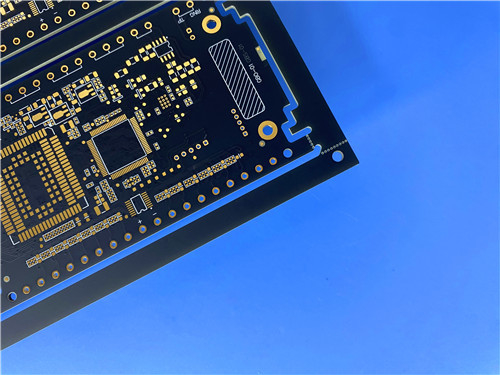

M6 고속 저손실 PCB 6층 1.4mm 두꺼운 ENEPIG 마무리 1
