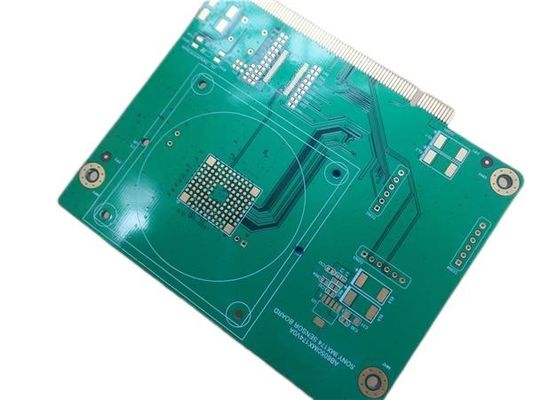

금 손가락 PCB금으로 칠한엣지 커넥터 회로 보드 하드 골드 접촉손가락PCB

(인프린트 회로 보드는 맞춤형 제품입니다, 그림과 표시된 매개 변수는 참조를위한 것입니다)



1.1 일반 설명

이것은 FR-4 기판으로 만들어진 8층 인쇄 회로 보드입니다. Tg 170°C로 모바일 광대역의 적용을 위해.흰색 실크 스크린 (Taiyo) 과 녹색 용접 마스크 (Taiyo) 와 패드 (pad) 에 몰입 금 6 mm 두께. 금 손가락의 80 스트립은 삽입 사용의 가장자리에 있습니다. 기본 재료는 타이완 ITEQ 패널 당 1 PCB를 공급합니다. 그들은 제공 된 게르버 데이터를 사용하여 IPC 6012 클래스 2에 따라 제조됩니다.각 25개의 보드는 운송을 위해 포장되어 있습니다..



1.2 특징 및e적합함

1. 높은 Tg 물질은 산업 및 자동차 응용을위한 장기 신뢰성을 제공하는 우수한 열 신뢰성과 CAF 저항을 보여줍니다.

2금손가락은 접촉 저항을 감소시킵니다.

316000m2 작업실;

4프로토타입에서 대량 생산에 이르기까지 PCB 요구 사항을 충족합니다.

5엄격한 WIP 검사와 모니터링과 작업 지침;

6IPC 클래스 2 / IPC 클래스 3

7ISO9001, ISO14001, ISO13485, UL 인증 제조 공장

8다양한 운송 방법: FEDEX, DHL, TNT, EMS

9MOQ가 없고, 프로토타입과 소량으로 생산하는 데 비용이 낮습니다.



금 손가락 PCB 금도금 가장자리 연결관 회로판 단단한 금 접촉 손가락 PCB 0



1.3 PCB 사양

PCB 크기 150 x 141mm=1PCS
보드 타입 다층 PCB
계층 수 8층
표면 장착 부품
구멍 구성 요소 를 통해 아니
레이어 스택 구리 ------- 18um ((0.5oz) + 판 TOP 층
Prepreg 7628 ((43%) 0.195mm
구리 ------- 35um ((1oz) 중층 1
FR-4 0.2mm
구리 ------- 35um ((1oz) 중층 2
Prepreg 7628 ((43%) 0.195mm
구리 ------- 35um ((1oz) 중층 3
FR-4 0.2mm
구리 ------- 35um ((1oz) 중층 4
Prepreg 7628 ((43%) 0.195mm
구리 ------- 35um ((1oz) 중층 5
FR-4 0.2mm
구리 ------- 35um ((1oz) 중층 6
Prepreg 7628 ((43%) 0.195mm
구리 ------- 18um ((0.5oz) + 판 BOT 레이어
기술
최소한의 흔적과 공간: 4 밀리 / 4 밀리
최소 / 최대 구멍: 0.35/3.5mm
다른 구멍의 수: 23
굴착 구멍 수: 183
밀링된 슬롯의 수: 0
내부 절단자 수: 0
임페던스 제어 아니
골드 손가락 수 39
보드 소재
유리 에포시: FR-4, ITEQ IT-180 TG170°C er<5.4
최종 포일 외부: 1온스
최종 포일 내부: 1온스
PCB의 최종 높이: 10.6mm ± 0.16
접착 및 코팅
표면 마감 패드에 몰입 금, 가장자리 연결 장치에 금으로 가공
용접 마스크는 다음을 적용합니다. 위쪽과 아래쪽, 12마이크론 최소
솔더 마스크 색상: 반짝이는 녹색, Taiyo PSR-2000GT600D
용접 마스크 종류: LPSM
컨투어/컷 로팅
표기
컴포넌트 레전드의 측면 위쪽과 아래쪽
부품 레전드 색상 흰색, Taiyo IJR-4000 MW300
제조업체의 이름 또는 로고: 보드에 표시된 지휘자와 다리 자유 영역
VIA 구멍을 통과한 (PTH)
발화성 등급 UL 94-V0 승인 MIN
차원 허용
오프라인 차원: 0.0059"
판 접착: 0.0029"
굴착 용도: 0.002"
테스트 100% 전기 테스트 배송 전
제공 될 예술 작품의 종류 이메일 파일, Gerber RS-274-X, PCBDOC 등
서비스 영역 전 세계적으로, 전 세계적으로.



1.4신청서

블루투스 송신기

CCTV 시스템

낮은 소음 증폭기

5G 모바일 핫스팟

임베디드 시스템 개발



금 손가락 PCB 금도금 가장자리 연결관 회로판 단단한 금 접촉 손가락 PCB 1



1.5금 손가락 PCB

그 목적은 2부 콘넥터 시스템을 사용하지 않고 보드에 전기 연결을 설정하는 것입니다.니켈 및 금의 접착은 구리 및 진/연을 접착하는 것과 거의 동일한 방식으로 수행됩니다., 즉, 전해질 퇴적. 접착은 수동 또는 자동으로 수행 될 수 있습니다. 수동 프로세스에서, 보드는 금 접착 욕조에서 거의 정지합니다.이것은 접촉 손가락의 줄에 따라 다양한 금 퇴적을 유발합니다.그 결과로 종종 두께 분포가 이루어지며 가장 바깥쪽의 접촉 손가락은 중앙 접촉 손가락보다 두 배나 많은 금을 저장합니다.금 접착은 판이 접착 세포를 통해 슬라이드하는 동안 이루어집니다.이 방법은 금의 두께 변이를 ± 5% 이상으로 제어 할 수 있습니다.이것은 모든 접촉 손가락이 프로세스 셀을 통해 보드를 이동 할 때 정확히 같은 방식으로 처리 될 것이기 때문입니다.



엣지 커넥터는 종종 접시기에 대한 보드를 안내하는 슬롯을 갖추고 있습니다 (점유 슬롯) 및 / 또는 보드의 잘못된 삽입을 방지하기 위해 (극화 슬롯)일반적으로 PCB 제조업체는 슬롯을 보드의 konturing과 동시에 라우팅하는 것을 선호합니다. 분명히, 이것은 슬롯이 사용되는 라우터 비트보다 약간 더 넓어야합니다.
