| 모크: | 1PCS |
| 표준 포장: | 진공 부대 + 판지 |
| 배달 기간: | 8-9일 |
| 지불 방법: | 티/티 |
| 공급 능력: | 달 당 5000PCS |
TRF-45 고주파 PCB 타코닉 고열 전도성 회로판

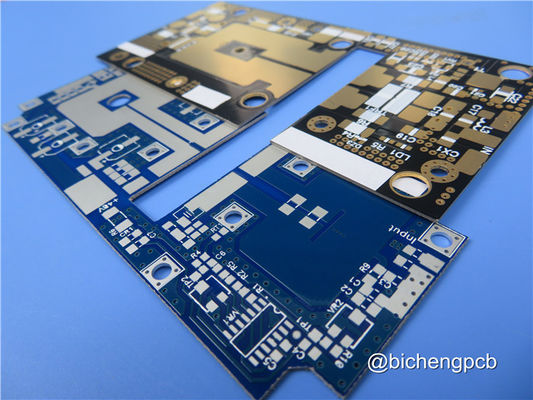

(프린터 배선 기판은 주문형 제품, 사진이고 보여진 매개 변수가 참고를 단지 위한 것입니다)
여러분, 안녕하세요,
오늘, 우리는 저손실 세라믹 충진 PTFE 위의 일종의 프린트 회로 기판에 대해 대화할 것입니다 : TRF-45 고주파 PCB.
TRF-45는 Dk (유전체 상수) 4.5 +/- 0.15, Df (흩어지기 인자) 0.0035, 열전도율 0.43 W/m-K로 저-손실, 열적으로 안정 PCB 재료의 새로운 세대입니다. 그것은 강화한 치수 안정성을 위해 보강되고 세라믹 기술에 대한 타코닉의 기술과 연결된 직조 유리입니다.
우리에 대하여
2003년에 설립되어 18년간 전세계에 셀 방식 기지국 안테나, 위성, 고주파 부동태 부품, 마이크로스트립 라인과 밴드 회선 회로, 밀리미터파 장비, 레이더 시스템, 디지털 라디오 주파수 안테나와 다른 분야를 분리하면서, 센즈헨 비정 전자공학 기술 주식회사는 센즈헨 중국에 확립된 고주파 PCB 협력과 수출입니다. 우리의 고주파 PCB는 주로 3개의 고주파 물질 브랜드에 구축됩니다 : Rogers Corporation, 타코닉과 왕링. 2.2부터 10.2 기타 등등까지 유전성 일정 범위.
우리는 또한 FR-4 회로판의 본부를 가지고 있습니다, 가요성 회로와 금속 코어 PCB가 대량 생산에 원형, 작은 실행으로서 특징을 이루었습니다. 우리는 또한 활발히 연구하고 HDI, 단기거래, 임피던스 제어, 무거운 구리와 백플레인 보드 기타 등등으로서 PCB 프로젝트를 큰 값은 덧붙였다는 것을 그와 같아서 구축됩니다. 이것은 우리의 PCB 제품이 값싼 것으로부터 고가에 이르는 통합된 생산 라인의 형성과 더불어, 효과적 연기와 상보성을 발생시키게 했습니다.
우리의 PCB는 컴퓨터 네트워킹, 안전과 감시, 전원 공급기, 통신, 자동차 전자 공학, 의학 장치와 도구, 국방과 산업 설비 등을 포함하는, 그러나 이에 한정되는 것은 아니지만,, 다양한 목적을 위해 사용됩니다.
우리는 당신에게 원형, 작은 묶음과 대량 생산 PCB를 제공할 수 있습니다. 어떠한 질문 미안하지만, 우리에게 편하게 연락하세요.
당신의 읽기에 감사합니다.
TRF-45의 표준값
| 특성 | 검사 방법 | 유닛 | 가치 |
| 재료 | / | / | RF-45 |
| 10GHz에 있는 유전체 상수 | IPC-TM-650 2.5.5.5.1(m) | / | 4.5 |
| 10GHz에 있는 흩어지기 인자 | IPC-TM-650 2.5.5.5.1(m) | / | 0.0035 |
| 수분 흡수 | IPC-TM-650 2.6.2.1 | % | ≤0.06 |
| (세로인) 휨강도 | IPC-TM-650.2.4.4 | (N/mm2)의 파운드 / | 17000 (177) |
| (가로지른) 휨강도 | IPC-TM-650 2.4.4 | (N/mm2)의 파운드 / | 15000 (103) |
| 인장 강도 | IPC-TM-650 2.4.8 (열 응력) | (N/mm)의 파운드 / | >8 (>1.4) |
| 열전도율 | ASTM Ｆ 433 | W/m/K | 0.43 |
| 체적 저항률 | IPC-TM-650 2.5.17.1 | 모흠 / 센티미터 | 8.0 Ｘ 107 |
| 표면 저항치 | IPC-TM-650.2.5.17.1 | 모흠 | 3.0 Ｘ 107 |
| CTE (x) | ASTM Ｄ 3386 (TMA) | ppm/C | 9 |
| CTE (y) | ASTM Ｄ 3386 (TMA) | ppm/C | 9 |
| CTE (z) | ASTM Ｄ 3386 (TMA) | ppm/C | 40 |
전형적인 애플리케이션
위성 방송
RFID
GPS 안테나
우리의 PCB 역량 (TRF-45)
| PCB 재료 : | 요업 채워진 PTFE |
| 선임 : | TRF-45 |
| 유전체 상수 : | 4.5 |
| 흩어지기 인자 | 0.0035 10GHz |
| 레이어 총수 : | 양면 배밀도 디스켓 PCB, 다층 인쇄 회로 기판, 하이브리드 PCB |
| 구리 중량 : | 0.5 온스 (17 um), 1 온스 (35um), 2 온스 (70um) |
| PCB 두께 : | 8 밀리리터 (0.20mm), 16 밀리리터 (0.41mm), 24 밀리리터 (0.61mm), 32 밀리리터 (0.81mm), 40 밀리리터 (1.02mm), 64 밀리리터 (1.63mm), 120 밀리리터 (3.05mm) |
| PCB 사이즈 : | ≤400mm Ｘ 500 밀리미터 |
| 솔더 마스크 : | 녹색, 검은, 푸른, 노란, 빨간 기타 등등. |
| 표면가공도 : | 나동선, HASL, ENIG, 이머젼 실버, 침적식 주석, OSP 기타 등등.. |
|
|
| 모크: | 1PCS |
| 표준 포장: | 진공 부대 + 판지 |
| 배달 기간: | 8-9일 |
| 지불 방법: | 티/티 |
| 공급 능력: | 달 당 5000PCS |
