제품 상세 정보:
결제 및 배송 조건:
|
| 기재: | 섬유 글라스는 PTFE를 코팅했습니다 | 레이어 총수: | 1 층, 2 층과 다층 |
|---|---|---|---|
| PCB 두께: | 10 밀리리터 (0.254mm), 20 밀리리터 (0.508mm), 30 밀리리터 (0.762mm), 31 밀리리터 (0.787mm), 44 밀리리터 (1.016mm), 50 밀리 | PCB 사이즈: | ≤400mm Ｘ 500 밀리미터 |
| 솔더 마스크: | 녹색, 검은, 푸른, 노란, 빨간 기타 등등. | 구리 중량: | 0.5 온스 (17 um), 1 온스 (35um), 2 온스 (70um), 3 온스 (105um) |
| 표면가공도: | 나동선, HASL, ENIG, 이머젼 실버, 침적식 주석, OSP, 기타 등등. | ||
| 하이 라이트: | 고주파 타코닉 PCB,PTFE 마이크로웨이브 PCB,6.0mm 타코닉 PCB |
||

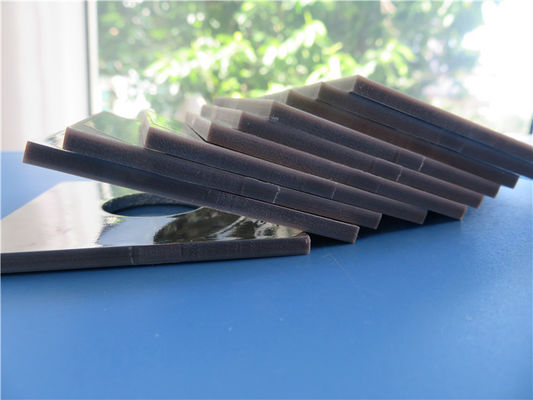

6.0 밀리미터 F4B 고주파 PCB DK 4.4 PTFE 전자 레인지 PCB 50 밀리미터 Ｘ 50 밀리미터는 침적식 주석으로 분류합니다
(프린터 배선 기판은 주문형 제품, 사진이고 보여진 매개 변수가 참고를 단지 위한 것입니다)
이 제품(F4BTM-1/2)는 과학적 준비와 엄격한 과정 억제를 통하여 유리 섬유 직포, 나노 등급 세라믹 분말 충전 재료와 PTFE 수지로 만들어집니다. 방열 효과는 다소 향상되었고 열팽창계수가 작습니다. 유전체 상수 범위 2.55 내지 10.2. 이것은 12 밀리미터 또한 일종의 두꺼운 PCB 물질입니다. 다음과 같이 F4BTM-1/2의 전형적 특성이 여기 있습니다.
전형적 특성 (F4BTM-1/2)
| 출현 | 그것은 전자 레인지 인쇄 회로 기판 기판 물질에 대한 국가적 군용 규격 규정에 따릅니다 | |||||
| 부품 번호. | F4BTM-1/2 (255) | F4BTM-1/2 (265) | F4BTM-1/2 (285) | F4BTM-1/2 (294) | F4BTM-1/2 (300) | F4BTM-1/2 (320) |
| F4BTM-1/2 (338) | F4BTM-1/2 (350) | F4BTM-1/2 (400) | F4BTM-1/2 (440) | F4BTM-1/2 (615) | F4BTM-1/2 (1020년) | |
| 시트 사이즈(MM) | 610 Ｘ 460 | 600 Ｘ 500 | 1220 Ｘ 914 | 1220 Ｘ 1000 | 1500 Ｘ 1000 | |
| 유전성 두께(MM) | 0.254 ±0.025 | 0.508 ±0.05 | 0.762 ±0.05 | 0.787 ±0.05 | 1.016 ±0.05 1.016 ±0.05 | 1.27 ±0.05 |
| 1.524 ±0.05 | 2.0 ±0.075 2.0 ±0.075 | 3.0 ±0.09 3.0 ±0.09 | 4.0 ±0.1 4.0 ±0.1 | 5.0 ±0.1 5.0 ±0.1 | 6.0 ±0.12 6.0 ±0.12 | |
| 9.0 ±0.18 9.0 ±0.18 | 10.0 ±0.18 10.0 ±0.18 | 12.0 ±0.2 12.0 ±0.2 | ||||
| 동박의 박리화 힘 | 표준 상태 18N / 센티미터 ; 끊임없이 계속되는 열과 습도와 20 초, 어떤 디라미네이션과 박리 강도 15N/cm 동안 거품이 일지 않는 265C ±2C 용해 땜납 | |||||
| 열 응력 | 주석 몰입, 260C Ｘ 0 번, 어떤 디라미네이션, 어떤 버블. | |||||
| 화학적 특성 | 기판 특성에 따르면, 인쇄 회로 기판 화학적인 부식 방법 처리 회로와 물질의 유전 성능에 대한 언급이 변하지 않는다고, 더 홀 메탈릭즘은 나나프탈린 솔루션 활성 처리 또는 플라즈마 처리를 필요합니다. | |||||
| 물리적이고 전기적 실행 | 특성 | 시험 조건 | 유닛 | 가치 | ||
| 비중 | 일반 | g/cm3 | 2.1-3.0 | |||
| 물 흡착성 | 24시간 동안 20C±2C 증류수에 급강하하세요 | % | 0.05 | |||
| 작동 온도 | 높고 저온통 | Ｃ | -50~+260 | |||
| 열전도 계수 | W/(m·K) | 0.6 - 0.9 0.6 - 0.9 | ||||
| 열 팽창율 | -55C ~288C (DK 2.55~3.0) | ppm/C | Ｘ | 15 | ||
| Ｙ | 15 | |||||
| Ｚ | 65 | |||||
| 열 팽창율 | -55C ~288C (DK 3.2~3.5) | ppm/C | Ｘ | 15 | ||
| Ｙ | 15 | |||||
| Ｚ | 55 | |||||
| 열 팽창율 | -55C ~288C (DK 4.0~10.2) | ppm/C | Ｘ | 12 | ||
| Ｙ | 14 | |||||
| Ｚ | 50 | |||||
| 수축 팩터 | 2시간 동안 끓는 물에서 요리하세요 | % | <0> | |||
| 표면 저항치 | 500V DC | 표준 상태 | M.Ω | 1 Ｘ 106 | ||
| 끊임없이 계속되는 열과 습도 | 1 Ｘ 105 | |||||
| 체적 저항률 | 표준 상태 | MΩ.cm | 1 Ｘ 107 | |||
| 끊임없이 계속되는 열과 습도 | 1 Ｘ 106 | |||||
| 표면 전기적 저항 강도 | 표준 상태 | δ=1mm(Kv/mm) | 1.2 | |||
| 끊임없이 계속되는 열과 습도 | 1.1 | |||||
| 유전체 상수 | 10GHz | εr | 2.85 ±0.05 | 2.94 ±0.05 | 2.55 ±0.05 | |
| 3.00 ±0.05 3.00 ±0.05 | 3.20 ±0.05 | 2.65 ±0.05 | ||||
| 3.38 ±0.05 | 3.50 ±0.05 | |||||
| 4.00 ±0.08 4.00 ±0.08 | 4.40 ±0.1 | |||||
| 6.15 ±0.15 6.15 ±0.15 | 10.2 ±0.25 10.2 ±0.25 | |||||
| 유전체 상수의 온도 계수 | 유전체 상수 | 가치 | ||||
| 2.55 2.65 | -90 | |||||
| 2.85 2.94 | -85 | |||||
| 3.0 3.2 3.0 3.2 | -75 | |||||
| 3.38 | -65 | |||||
| 3.5 4.0 4.4 3.5 4.0 4.4 3.5 4.0 4.4 | -60 | |||||
| 6.15 | -55 | |||||
| 10.2 | -50 | |||||
| 흩어지기 인자 | 10 기가헤르츠 | tgδ | 2.55-3.0 | 1.5 Ｘ 10-3 | ||
| tgδ | 3.0-3.5 | 2.0 Ｘ 10-2 | ||||
| tgδ | 4.0-10.2 | 2.5 Ｘ 10-2 | ||||
| 난연제 저항 | UL94 V-0 | |||||
우리의 PCB 역량(F4BTM-1/2)
| PCB 재료 : | 섬유 글라스는 PTFE를 코팅했습니다 |
| 코드화되세요 : | F4BTM-1/2 (동일 계열) |
| 유전체 상수 : | 2.55, 2.65, 2.85, 2.94, 3.0, 3.2, 3.38, 3.5, 4.0, 4.4, 6.15, 10.2 |
| 레이어 총수 : | 1 층, 2 층과 다층 |
| 구리 중량 : | 0.5 온스 (17 um), 1 온스 (35um), 2 온스 (70um), 3 온스 (105um) |
| PCB 두께 : | 10 밀리리터 (0.254mm), 20 밀리리터 (0.508mm), 30 밀리리터 (0.762mm), 31 밀리리터 (0.787mm), 44 밀리리터 (1.016mm), 50 밀리리터 (1.27mm), 60 밀리리터 (1.524mm), 79 밀리리터 (2.0mm),118mil (3.0mm), 158 밀리리터 (4.0mm), 197 밀리리터 (5.0mm), 236 밀리리터 (6.0mm), 354 밀리리터 (9.0mm), 394 밀리리터 (10.0mm), 472 밀리리터 (12.0mm) |
| PCB 사이즈 : | ≤400mm Ｘ 500 밀리미터 |
| 솔더 마스크 : | 녹색, 검은, 푸른, 노란, 빨간 기타 등등. |
| 표면가공도 : | 나동선, HASL, ENIG, 이머젼 실버, 침적식 주석, OSP, 기타 등등. |
고주파 물질
18년간 전세계에 셀 방식 기지국 안테나, 위성, 고주파 부동태 부품, 마이크로스트립 라인과 밴드 회선 회로, 밀리미터파 장비, 레이더 시스템, 디지털 라디오 주파수 안테나와 다른 분야를 분리하면서, 우리는 센즈헨 중국에 확립된 고주파 PCB 공급자와 수출입니다. 우리의 고주파 PCB는 주로 3개의 고주파 물질 브랜드에 구축됩니다 : Rogers Corporation, 타코닉과 왕링. 2.2부터 10.6 기타 등등까지 유전성 일정 범위. 이러한 재료는 포함합니다 (그러나 제한하지 않습니다) :
로저스 RO4350B, RO4003C, RO4730G3, RO4360G2, RO3003, RO3035, RO3006, RO3010, RO3210, RO3203, 기타 등등.
로저스 RT / 듀로이드 5880, RT / 듀로이드 5870, RT / 듀로이드 6002, RT / 듀로이드 6010, RT / 듀로이드 6035HTC 기타 등등.
로저스 TMM4, TMM10, 캅파 438 기타 등등.
PTFE F4B DK2.2, DK2.65
타코닉 TLX-0, TLX-9, TLX-8, TLX-7, TLX-6, TLY-5, TLY-3, RF-35TC, TLF-35, RF-60A 기타 등등.
AD450, AD600, TC350 기타 등등.
넬코 N4000, N9350, N9240 기타 등등.
