제품 상세 정보:
결제 및 배송 조건:
|
| PCB 재료: | 타코닉 TLX-6 | 레이어 수: | 2 층 |
|---|---|---|---|
| PCB 크기: | 105mm × 98mm (1PCS), 치수 공차: ±0.15mm | PCB 두께: | 0.2mm |
| 솔더 마스크: | 아니요 | 실크 스크린: | 하얀색 |
| 구리 무게: | 1온스(1.4밀) 마감 구리 | 표면 마감: | 이머젼 골드 |
| 강조하다: | 잠수 금 폴리마이드 PCB,25um 폴리마이드 PCB,0.24mm 두꺼운 폴리아미드 PCB |
||

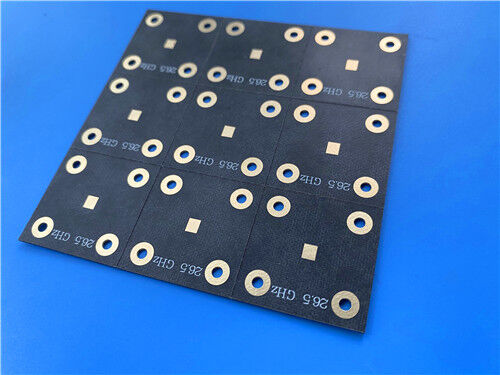

이 2층 강성 Taconic TLX-6 PCB는 대량 생산 안테나, 마이크로파 및 RF 시스템 애플리케이션에 맞춰진 고신뢰성 고주파 회로 기판입니다. 정품 Taconic TLX-6 PTFE 유리 섬유 강화 기판으로 제작된 이 PCB는 열악한 작업 환경에서 뛰어난 기계적 강성과 안정적인 전기적 성능을 자랑하며, 극한 환경 RF 장비에 이상적입니다. 0.2mm의 초박형 전체 두께와 1oz의 외부 구리 클래딩을 특징으로 하며, 침지 금 표면 마감으로 신뢰할 수 있는 납땜성, 우수한 내부식성 및 장기적인 신호 안정성을 제공합니다. 이 보드는 5/7 mil의 미세 라인 트레이스/간격 제작과 블라인드 비아 구조가 없는 0.3mm 정밀 마이크로 홀 드릴링을 지원합니다. 상단 레이어에는 흰색 실크스크린이 있고 양면에는 솔더 마스크 코팅 없이 베어 구리가 노출되어 있습니다.
PCB 사양
| 사양 항목 | 세부 정보 |
| 기판 재질 | Taconic TLX-6 PTFE 유리 섬유 고주파 라미네이트 |
| 레이어 구성 | 2층 강성 PCB 구조 |
| 완성 보드 두께 | 0.2mm |
| 보드 치수 | 105mm × 98mm (1PCS), 치수 허용 오차: ±0.15mm |
| 외부 구리 두께 | 외부 레이어용 1 oz (1.4 mils) 완성 구리 중량 |
| 비아 도금 두께 | 20 μm 도금 두께 |
| 최소 트레이스/간격 | 5/7 mils |
| 최소 드릴 홀 크기 | 0.3mm |
| 블라인드 비아 설계 | 채택되지 않음 |
| 표면 마감 | 침지 금 |
| 실크스크린 인쇄 | 흰색 상단 실크스크린, 하단 실크스크린 없음 |
| 솔더 마스크 코팅 | 상단 및 하단 측에 코팅 없음 |
| 품질 표준 | IPC-Class-2 산업 사양 |
| 출하 전 검사 | 100% 전체 전기 검사 |
PCB 스택업 구조
이 대칭적인 2층 강성 스택업은 초박형 Taconic TLX-6 PTFE 유리 섬유 유전체 코어를 특징으로 합니다. 내장된 유리 섬유 보강재는 구조적 강성과 치수 안정성을 크게 향상시켜 기계적 진동, 고온 및 복잡한 환경 영향에 효과적으로 저항합니다. 표준화된 대칭 라미네이션 구조는 균일한 전기 전송 성능을 보장하며, 저층 마이크로파 및 안테나 PCB 레이아웃의 구조 및 성능 요구 사항에 완벽하게 부합합니다.
| 스택업 레이어 | 매개변수 세부 정보 |
| 상단 구리 레이어 | 35 μm 두께 구리 포일 |
| TLX-6 유전체 코어 | 0.089mm (3.5mil) 고강도 PTFE 유리 섬유 복합 기판 |
| 하단 구리 레이어 | 35 μm 두께 구리 포일 |
PCB 통계
이 TLX-6 고주파 안테나 PCB는 정제된 부품 레이아웃과 과학적인 비아 분포 방안을 채택합니다. 일치하는 패드 수량과 회로망 설계를 통해 소형화된 RF 조립 요구 사항에 적응하여 다양한 마이크로파 기능 모듈 및 복잡한 통신 회로에 대한 정확하고 저손실 신호 전송을 보장합니다.
| 통계 항목 | 수량 |
| 장착된 부품 | 102 |
| 총 패드 수 | 98 |
| 스루홀 패드 | 61 |
| 상단 SMT 패드 | 37 |
| 하단 SMT 패드 | 0 |
| 비아 수량 | 127 |
| 네트워크 회로 수 | 2 |

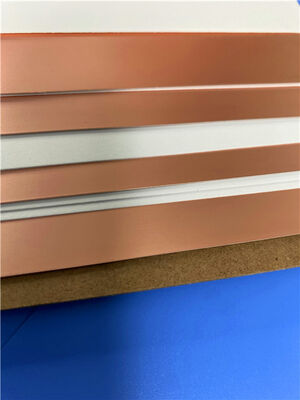

TLX-6 고주파 기판 개요
Taconic TLX-6는 고용량 안테나 및 RF 마이크로파 애플리케이션을 위해 설계된 전문 PTFE 유리 섬유 라미네이트입니다. 사용자 정의 가능한 기판 두께와 다양한 구리 클래딩 옵션을 특징으로 하는 이 다목적 재료는 저층 마이크로파 PCB 레이아웃에 특별히 최적화되어 있습니다. 독특한 유리 섬유 강화 구조는 뛰어난 기계적 보강을 제공하여 발사 진동, 고온 엔진 노출, 우주 방사선, 해양의 열악한 환경 및 광범위한 온도 변화를 포함한 극한 작업 조건에 대한 강력한 저항력을 제공합니다. 우수한 환경 내성과 안정적인 물리적 및 전기적 특성을 갖춘 TLX-6는 장기 수명 고주파 전자 장치를 위한 비용 효율적이고 신뢰성이 높은 기판입니다.
TLX-6 코어 재질 장점
Taconic TLX-6 기판은 뛰어난 전기적 일관성, 기계적 내구성 및 환경 적응성을 결합하여 상업 통신, 산업 테스트 및 항공 우주 RF 장비에 대한 안정적인 저손실 고주파 성능을 제공합니다. 핵심 장점은 복잡한 애플리케이션 환경에서 장기적인 안정적인 작동을 지원합니다:
뛰어난 PIM 성능: -160 dBc 미만의 수동 상호 변조 성능으로 신호 간섭을 효과적으로 제거하고 순수하고 안정적인 고주파 신호 전송을 보장합니다.
우수한 기계적 및 열 저항성: 유리 섬유 강화 구조는 강성과 열 안정성을 향상시켜 진동 및 고온 사이클링 시 구조적 변형을 방지합니다.
정밀하고 안정적인 Dk: 엄격하게 제어되는 유전 상수와 무시할 수 있는 매개변수 드리프트로 장기 작동 시 일관된 전기적 성능을 유지합니다.
높은 치수 안정성: 극한의 온도 변화 및 기계적 스트레스 하에서도 정밀한 보드 크기와 평탄도를 유지합니다.
초저 수분 흡수: 유전 특성에 대한 습도의 영향을 최소화하여 옥외 및 해양 애플리케이션에 대한 환경 적응성을 향상시킵니다.
낮은 유전 손실: 낮은 DF 값은 고주파 신호 감쇠를 줄여 마이크로파 전송 시스템의 신호 무결성을 극대화합니다.
UL 94 V0 난연 등급: 국제 산업 안전 표준을 충족하여 전자 장비의 안전한 작동을 보장합니다.
저층 마이크로파 레이아웃 적응성: 저층 RF 및 마이크로파 회로 구성을 위해 특별히 최적화된 공식으로 성능과 비용 효율성의 균형을 맞춥니다.
일반적인 애플리케이션 시나리오
정밀한 유전 성능, 안정적인 기계적 구조 및 강력한 환경 저항성을 바탕으로 Taconic TLX-6 고주파 PCB는 상업 통신, 산업 테스트 및 정밀 감지 장비를 포함한 주류 마이크로파 및 무선 주파수 산업에서 널리 채택되고 있습니다:
품질 보증 및 글로벌 서비스
모든 Taconic TLX-6 고주파 PCB는 IPC-Class-2 품질 표준에 따라 엄격하게 제조됩니다. 표준 Gerber RS-274-X 생산 파일을 채택하여 각 보드는 정확한 치수 허용 오차와 안정적인 전기적 반복성을 제공하여 일관된 대량 생산을 지원합니다. 완성된 모든 PCB는 기능 결함을 제거하고 균일한 배치 품질을 보장하기 위해 출하 전에 포괄적인 전기 테스트를 거칩니다. 당사는 글로벌 물류 및 전문 기술 지원을 제공하여 전 세계 통신, 감지 및 산업 마이크로파 프로젝트에 대한 신뢰할 수 있는 고주파 PCB 솔루션을 제공합니다.
