제품 상세 정보:
|

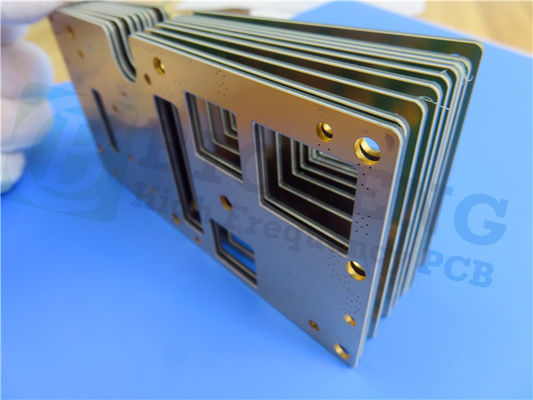

하이 라이트: | 62 Mil PCB 블로그,1.7mm 쌍면 PCB,몰입 금 완성 된 쌍면 PCB |
---|

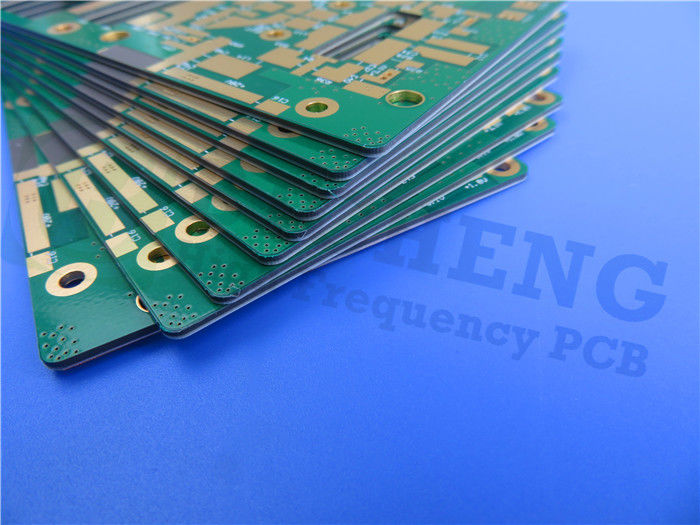

저희는 여러분의 기술 요구에 맞춰 세심하게 제작된 PCB를 여러분께 소개합니다. 이 딱딱한 2층 PCB는 재료 선택과 건설의 우수성을 보여 줍니다.,다양한 응용 분야에 대한 신뢰할 수 있는 선택입니다.
1PCB 재료:
- 흠잡을 수 없는 품질: 로저 RT/더로이드 5880에서 제작된 최첨단 유리 마이크로 섬유 강화 PTFE 복합재로 최고 수준의 성능을 보장합니다.
- 우수한 다이 일렉트릭 특성: 10 GHz/23°C에서 DK 2.2 프로세스는 원활한 신호 전송을 촉진하여 원활한 연결을 보장합니다.
- 최소 신호 손실: 10 GHz/23°C에서 0.0009의 분산 요인으로 최소한의 간섭과 최적의 신호 무결성을 경험합니다.
- 탁월한 내구성: 500°C 이상의 온도 (Td > 500°C) 를 견딜 수 있는 이 PCB는 까다로운 환경에서도 견딜 수 있도록 만들어졌습니다.
- 다재다능한 작동 범위: -40°C에서 +85°C 사이에서 흠없이 작동하도록 설계되어 다양한 조건에 적응 할 수 있습니다.
2흠잡을 수 없는 건축물
- 견고한 기초: 2층의 딱딱한 설계로 최적의 성능과 수명을 위해 구조적 무결성을 보장합니다.
- 구리층 두께: 구리층 1층과 구리층 2층 모두에서 35μm의 두께를 누리며 효율적인 전기 전도성을 가능하게합니다.
3세부 사양:
- 콤팩트 한 크기: PCB는 41.56mm x 43.19mm, +/- 0.15mm의 허용량으로, 당신의 응용 프로그램에 대한 콤팩트하지만 신뢰할 수있는 솔루션을 제공합니다.
- 정밀한 전기 연결: 최소 4/6 밀리미터의 정밀한 추적 / 공간 요구 사항을 달성하여 정확한 신호 라우팅을 보장합니다.
- 컴포넌트 적응성: 최소 구멍 크기가 0.4mm인 컴포넌트를 수용하여 컴포넌트 선택에 유연성을 허용합니다.
- 신뢰성 있는 통신 연결: 79개의 통신망을 사용하여 강력한 전기 연결과 효율적인 신호 라우팅을 제공합니다.
- 우수한 플래팅: 플래팅을 통해 20μm 두께는 우수한 전도성과 내구성을 보장합니다.
- 최적의 표면 마감: 최적의 전도성 및 부식 저항을 제공하는 몰입 금 표면 마감의 장점을 즐기십시오.
- 간소화된 디자인: 위쪽이나 아래쪽의 실크 스크린이 없는데, 기능성과 단순성에 초점을 맞추고 있습니다.
- 강화된 보호: 상단에는 녹색 용접 마스크가 있고 하단에는 용접 마스크가 없습니다. 외부 요소로부터 구성 요소를 보호합니다.
- 엄격한 품질 보장: 각 PCB는 배포 전에 100% 전기 테스트를 통해 신뢰성과 성능을 보장합니다.
4PCB 통계:
- 컴포넌트 다재다능성: PCB는 최대 51개의 컴포넌트를 수용할 수 있으며, 회로 설계 요구에 대한 충분한 유연성을 제공합니다.
- 원활한 통합: 83개의 구멍 패드 및 25개의 상면 장착 기술 (SMT) 패드 등 88개의 패드의 혜택을 누리며, 손쉽게 부품 통합과 효율적인 조립을 가능하게 합니다.
- 효율적인 신호 전송: 3 개의 네트워크를 지원하여 원활하고 신뢰할 수있는 신호 흐름을 보장합니다.
5. 그림 형식: 제공 된 그림은 Gerber RS-274-X 형식과 호환되며 표준 PCB 제조 프로세스와 원활한 통합을 보장합니다.
6산업 표준을 준수: 이 PCB는 엄격한 품질 및 신뢰성 표준을 충족하는 IPC-Class-2를 준수합니다.
7글로벌 가용성: 우리의 PCB는 전 세계적으로 쉽게 사용할 수 있습니다.
기술적인 문의나 추가적인 도움은 아이비에 sales10@bichengpcb.com로 문의하시기 바랍니다.우리의 헌신적인 팀은 예외적인 지원을 제공하고 우리의 제품에 대한 최대 만족을 보장하기 위해 최선을 다하고 있습니다..
다이렉트릭 상수,ε 프로세스 | 2.20 2.20±0.02 스펙 |
Z | 제1호 | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
다이렉트릭 상수,ε 설계 | 2.2 | Z | 제1호 | 8GHz에서 40GHz | 차차 단계 길이의 방법 | |
분산 요인,tanδ | 0.0004 0.0009 |
Z | 제1호 | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
열 계수 ε | -125 | Z | ppm/°C | -50°C~150°C | IPC-TM-650 2.5.5.5 | |
부피 저항성 | 2 x 107 | Z | 크기가 크다 | C/96/35/90 | ASTM D 257 | |
표면 저항성 | 3 x 107 | Z | 모 | C/96/35/90 | ASTM D 257 | |
특정 열 | 0.96(0.23) | 제1호 | j/g/k (cal/g/c) |
제1호 | 계산 | |
튼튼성 모듈 | 23°C에서 테스트 | 100°C에서 시험 | 제1호 | MPa ((kpsi) | A | ASTM D 638 |
1070 ((156) | 450 ((65) | X | ||||
860 ((125) | 380 ((55) | Y | ||||
극심 한 스트레스 | 29 (4.2) | 20(2.9) | X | |||
27(3.9) | 18(2.6) | Y | ||||
최후의 압력 | 6 | 7.2 | X | % | ||
4.9 | 5.8 | Y | ||||
압축 모듈 | 710(103) | 500 ((73) | X | MPa ((kpsi) | A | ASTM D 695 |
710(103) | 500 ((73) | Y | ||||
940 ((136) | 670(97) | Z | ||||
극심 한 스트레스 | 27(3.9) | 22(3.2) | X | |||
29 (5.3) | 21(3.1) | Y | ||||
52 (7.5) | 43(6.3) | Z | ||||
최후의 압력 | 8.5 | 8.4 | X | % | ||
7.7 | 7.8 | Y | ||||
12.5 | 17.6 | Z | ||||
수분 흡수 | 0.02 | 제1호 | % | 0.62" ((1.6mm) D48/50 | ASTM D 570 | |
열전도성 | 0.2 | Z | W/m/k | 80°C | ASTM C 518 | |
열 팽창 계수 | 31 48 237 |
X Y Z |
ppm/°C | 0~100°C | IPC-TM-650 2.4.41 | |
Td | 500 | 제1호 | °C TGA | 제1호 | ASTM D 3850 | |
밀도 | 2.2 | 제1호 | gm/cm3 | 제1호 | ASTM D 792 | |
구리 껍질 | 31.2 ((5.5) | 제1호 | 플리 ((N/mm) | 1oz ((35mm) EDC 포일 용매 플라트 후 |
IPC-TM-650 2.4.8 | |
발화성 | V-0 | 제1호 | 제1호 | 제1호 | UL 94 | |
납 없는 공정 호환성 | 네 | 제1호 | 제1호 | 제1호 | 제1호 |
NT/duroid 5880: 고주파 PCB의 특성 및 응용에 대한 포괄적 인 개요
인쇄 회로 보드 (PCB) 에 사용 되는 이 첨단 물질의 특성 및 특성에 대한 세부사항을 살펴보자. 이 물질은 2.20의 변수 (역량 2.20±0) 를 나타낸다.02), 전기 에너지를 저장 할 수있는 능력을 나타냅니다. 분산 인수 (tan δ) 는 0.0004에서 0 사이입니다.0009, 열으로 전기 에너지를 분산 할 수있는 능력을 보여줍니다.
-125 ppm/°C의 온도 계수 ε를 가진 RT/듀로이드 5880은 온도가 -50°C에서 150°C 범위 내에서 상승함에 따라 변압 변수가 감소합니다.또한 높은 부피와 표면 저항성을 보여줍니다, 각각 2 x 10^7 Mohm cm 및 3 x 10^7 Mohm를 측정하여 효과적인 단열을 보장하고 전기 충전 누출을 방지합니다.
RT/두로이드 5880는 0.96 j/g/k (0.23 cal/g/c) 의 특화 열을 가지고 있으며, 이는 온도를 올리기 위해 필요한 열량을 나타냅니다. 기계적으로 강한 팽창력과 압축 모듈을 가지고 있습니다.23°C의 팽창 모듈은 X 방향으로 1070 MPa (156 kpsi) 와 Y 방향으로 450 MPa (65 kpsi) 이다.압축 모듈 값은 X 및 Y 방향으로 710 MPa (103 kpsi) 와 Z 방향으로 940 MPa (136 kpsi) 이다.
최종 스트레스 값은 X 및 Y 방향에서 18 ~ 29 MPa (2.6 ~ 4.2 kpsi) 에서, 최종 스트레스는 4.9% ~ 7.2%까지 다양합니다. RT/duroid 5880은 0.0의 낮은 수분 흡수를 보여줍니다.02%, 습한 환경에서도 최소한의 수분 흡수를 보장합니다.
열전도율 0.2 W/m/k 80°C에서 열을 효율적으로 전도한다. 열 확장 계수는 31 ppm/°C (X), 48 ppm/°C (Y),그리고 237 ppm/°C (Z) 는 0~100°C의 온도 범위 내에서, 온도 변화에 따라 확장 또는 수축을 나타냅니다.
다른 주목할만한 특성은 500°C의 분해 온도 (Td), 2.2 gm/cm3의 밀도, 31.2 pli (5.5 N/mm) 의 구리 껍질 강도 및 UL 94에 따라 V-0의 염화성 등급을 포함한다.RT 비 납 공정도 적합.
이러한 사양은 RT/duroid 5880을 낮은 손실, 우수한 전기 단열 및 기계적 안정성이 중요한 요소인 고 주파수 PCB 애플리케이션에 이상적인 선택으로 만듭니다.
