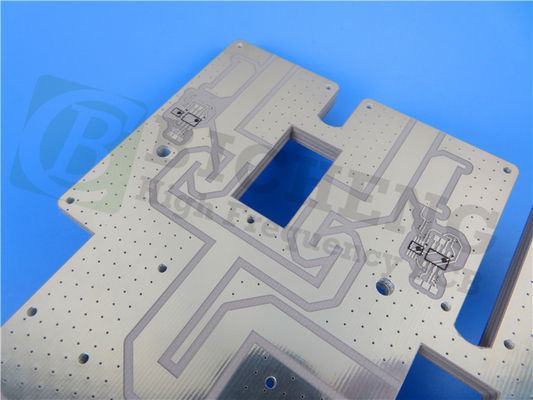

2층 RT duroid 6002 25mil PCB 기판 몰입 금 접착

고품질 PCB의 최신 배급을 기쁘게 소개합니다. 전자 디자인을 새로운 수준으로 끌어올리는 것을 목표로 합니다.비교할 수 없는 성능을 보장합니다, 신뢰성, 그리고 유연성

PCB의 핵심은 예외적인 특성으로 유명한 로저 RT/듀로이드 6002 세라믹으로 채워진 PTFE 복합재의 활용입니다.최적의 신호 무결성은 2의 프로세스 DK로 달성됩니다..94 10 GHz/23°C에서, 효율적인 전력 전송은 10 GHz/23°C에서 0.0012의 인상적 인 낮은 분산 요인으로 보장됩니다.Td> 500 °C의 높은 열 안정성으로 PCB는 까다로운 고온 환경에 견딜 수 있습니다.-40°C에서 +85°C까지의 작동 범위로 다양한 조건에서 원활한 성능을 제공합니다.

2층 딱딱한 PCB 구조는 기능을 최적화하기 위해 세심하게 설계되었습니다. 우수한 전도성과 효율적인 신호 전송은 구리 층에 의해 촉진됩니다.각각 35μm의 두께를 갖춘내구성 및 견고성은 0.635mm (25mil) 의 RT/duroid 6002로 만든 기판을 이용함으로써 달성됩니다. 맹인 비아스의 부재는 조립 및 유지 보수 프로세스를 단순화합니다.사용 편의성.

탁구판 크기는 211.74mm x 90mm (1PCS) 이며 허용 지름은 +/- 0.15mm는 당신의 응용 프로그램에 완벽한 적합성을 보장합니다.복잡하고 상세한 디자인은 5/5 밀리미터의 최소 흔적 / 공간 요구 사항에 의해 가능하며 다재다능한 부품 통합은 0.35mm의 최소 구멍 크기로 용이합니다.

신뢰성을 보장하기 위해, PCB는 배송 전에 엄격한 100% 전기 테스트를 수행합니다. 이것은 최고 품질 표준과 최적의 기능을 준수하는 것을 보장합니다.완성된 판 두께 0.76mm 는 내구성 과 유연성 사이 에 이상적 인 균형 을 이루고 있다. 탁월 한 부식 저항 은 침수 금 표면 완화 로 제공 되며, 장기적 신뢰성 을 보장 한다.효율적인 용접 및 보호는 상단 및 하단 층 모두에 녹색 용접 마스크에 의해 촉진됩니다, 양쪽에 실크 스크린이 없기 때문에 매끄럽고 미니멀한 외모가 유지됩니다.

이 PCB는 광범위한 설계 요구 사항을 충족하며 58 개의 구성 요소와 총 176 개의 패드를 자랑합니다. 여기에는 140 개의 구멍 패드와 36 개의 상위 SMT 패드가 포함됩니다. 190 개의 비아와 11 개의 잘 정의된 네트워크로,효율적이고 조직적인 신호 경로가 설정됩니다..

게르버 RS-274-X 형식의 아트워크는 산업 표준 설계 도구와 호환성을 보장합니다. 우리의 PCB는 IPC-Class-2 준수 표준을 준수합니다.엄격한 품질 및 제조 요구 사항을 충족.

글로벌 가용성은 자랑스럽게 제공되며, 전세계에서 PCB에 대한 접근성을 보장합니다. 모든 기술적 문의 또는 질문에 대해 우리의 헌신적인 팀이 예외적인 지원과 지침을 제공합니다.아이비와 sales10@bichengpcb에서 연락할 수 있습니다..com를 통해 PCB 기술의 잠재력을 발휘할 수 있습니다.

RT/Duroid 6002 PCB의 고급 기능을 발견

RT/더로이드 6002는 10 GHz/23°C에서 2.94±0.04의 정밀한 다이 일렉트릭 상수 (εProcess) 를 가지고 있으며, IPC-TM-650 2를 충족합니다.5.5.5 표준. 10 GHz/23°C에서 0.0012의 낮은 분산 인수 (tanδ) 로 이러한 PCB는 최적의 신호 무결성과 효율적인 전력 전송을 보장합니다.

열 안정성은 IPC-TM-650 2에 따라 10 GHz에서 0 °C에서 100 °C에서 +12 ppm/°C의 열 계수 ε를 갖는 탁월한 특징입니다.5.5.5이것은 PCB가 고온 환경에 견딜 수 있도록 보장합니다. 그들은 또한 106 Mohm.cm의 높은 부피 저항성과 107 Mohm의 표면 저항성을 보여줍니다.ASTM D 257 시험 요구 사항을 충족.

기계적 특성은 매우 중요하며, 우리의 PCB는 이 점에서 우수합니다. X 및 Y 방향으로 23 °C에서 828 MPa (120 kpsi) 의 팽창 모듈로 (ASTM D 638),그들은 변형없이 외부 힘에 견딜 수 있습니다.최종 스트레스는 6.9 MPa (1.0 kpsi) 로 측정되며, X 및 Y 방향의 최종 스트레스는 최대 부하 운반 능력을 나타내는 7.3%입니다.

압축 성질은 Z 방향으로 압축 모듈이 2482 MPa (360 kpsi) 로 마찬가지로 인상적입니다. 이것은 압축 힘의 구조적 무결성을 보장합니다.

수분 흡수는 0.02%에서 최소입니다 (D48/50 및 IPC-TM-650 2.6.2.1), 습한 환경에서도 장기적인 안정성을 보장합니다.

이 PCB는 80°C (ASTM C518) 에서 0.6 W/m/k의 열전도성을 나타내며 효율적인 열분비를 촉진하고 과열을 방지합니다.

열팽창 계수는 16~24ppm/°C로 X, Y, Z 방향에서 23°C/50% RH (IPC-TM-650 2.4.41), 이러한 PCB는 기계적 스트레스 없이 온도 변동에 견딜 수 있다.

그들은 분해 온도 (Td) 500 °C (ASTM D 3850) 를 가지고 있으며, 제조 및 운영 중에 높은 온도에 견딜 수 있습니다.

다른 주목할만한 특성은 2.1 gm/cm3 (ASTM D 792) 의 밀도와 0.93 j/g/k (0.22 BTU/ib/OF) 의 특화 열, 계산 값입니다.

의PCB는 UL 94 연화성 테스트에서 V-0 등급을 달성하여 발화 저항성을 보장합니다. 그들은 또한 납 없는 과정과 호환됩니다.환경 친화적인 제조 관행에 맞추기.
