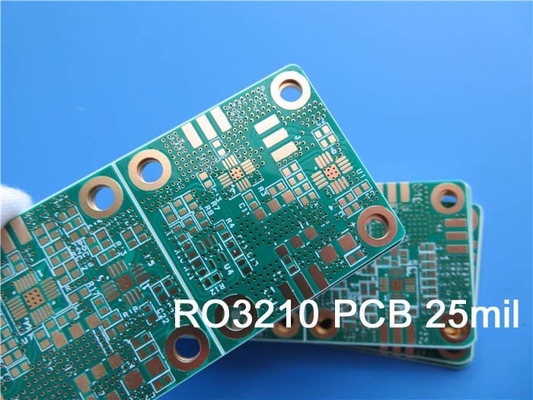

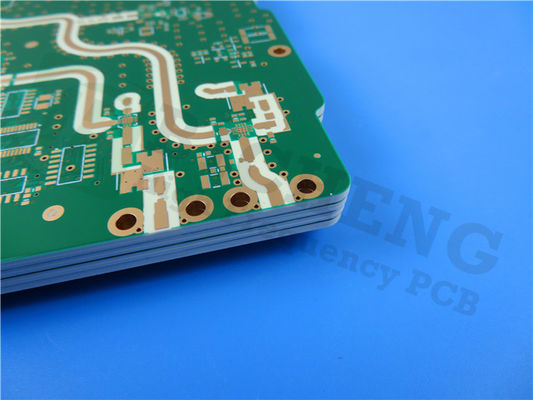

몰입 금 맞춤형 PCB 2L RO3210 25mil

새로 선보인 PCB를 소개합니다. 우수한 재료와 세심한 제작과 뛰어난 성능을 결합한 최첨단 솔루션입니다.이 PCB는 현대 전자 장치의 요구 사항을 충족하도록 설계되었습니다, 신뢰성, 정확성, 그리고 다양한 응용 분야에 대한 다재다능성을 제공합니다.

이 PCB의 핵심은 로저스 RO3210 재료입니다.어려운 환경에서도이 PCB는 10 GHz/23°C에서 DK 값이 10.2이고 같은 주파수에서 0.0027의 낮은 분산 요인으로 뛰어난 신호 무결성과 효율적인 전력 전송을 보장합니다.

극한 온도에 견딜 수 있도록 PCB는 500°C 이상의 높은 분해 온도 (Td) 를 자랑하며, 혹독한 조건에서도 구조적 무결성과 성능을 보장합니다.-40°C ~ +85°C의 온도 범위 내에서 무결하게 작동합니다.이 PCB는 다양한 산업과 응용 분야에 적합합니다.

이 PCB의 스택업은 두 층으로 구성되어 있으며, 컴팩트하고 효율적인 설계 솔루션을 제공합니다. 구리 층은 35μm의 두께를 가지고 있으며, 기판 (RO3210) 은 0.635mm (25mil) 를 측정합니다.최적의 전기 성능과 기계적 안정성 확보완성된 보드의 두께는 0.76mm이며, 내구성과 유연성의 균형을 이루고 있습니다.

정밀도는 PCB의 구성의 핵심 요소입니다. 최소 4/4 밀리미터의 흔적/공간과 최소 0.45mm의 구멍 크기로,이 PCB는 복잡한 회로 디자인을 수용하고 고밀도 부품 배치를 허용합니다.블라인드 비아의 부재는 제조 프로세스를 단순화하고 비용 효율성을 보장합니다.

이 PCB의 표면 마스크는 몰입 금으로 되어 있으며, 안정적이고 부식 저항성 있는 코팅을 제공하여 우수한 용접성을 촉진합니다.시각적으로 매력적이고 보호적인 층을 제공합니다.또한 위쪽과 아래쪽의 실크 스크린은 깨끗하고 미니멀한 미용을 위해 생략되었습니다.

최고 품질과 기능을 보장하기 위해, 각 PCB는 배송 전에 100% 전기 테스트를 거칩니다.이 엄격한 테스트 절차는 PCB가 엄격한 표준을 충족하고 실제 응용 프로그램에서 흠없는 성능을 보장합니다..

이 PCB는 122개의 구성 요소를 가지고 있으며 다양한 전자 요소들을 위한 충분한 공간을 제공합니다. 총 190개의 패드, 131개의 구멍 패드, 47개의 상위 SMT 패드,그리고 12개의 아래쪽 SMT 패드, 다양한 회로 구성과 호환성을 보장합니다. 212 개의 비와와 9 개의 잘 정의 된 네트워크의 존재는 효율적인 신호 라우팅을 촉진하고 원활한 연결을 가능하게합니다.

PCB 그림은 Gerber RS-274-X 형식으로 제공되며, 이는 대부분의 디자인 소프트웨어와 제조 프로세스와 호환성을 보장하는 널리 인정된 산업 표준입니다.PCB는 IPC-Class-2 표준을 준수합니다., 최고 수준의 품질과 신뢰성을 보장합니다.

이 최고 수준의 PCB는 전 세계적으로 사용 가능하며, 다양한 지역과 산업의 고객을 위해 제공됩니다. 기술적 문의 또는 질문에 대해서는 sales10@bichengpcb로 Ivy에 문의하십시오.com우리의 헌신적인 팀은 예외적인 지원과 지도를 제공할 준비가 되어 있으며, 우리의 첨단 PCB 기술을 여러분의 프로젝트에 원활하게 통합할 수 있도록 합니다.

RO3210: 주요 특성에 대한 포괄적 인 개요

RO3210은 뛰어난 전기적 및 열적 특성을 위해 다양한 산업 분야에서 널리 사용되는 첨단 고성능 물질입니다.이 문서에서는 RO3210의 주요 특성에 대한 심층 분석을 제공합니다., 데이터 셰이트에 명시되어 있습니다.

다이렉트릭 상수 (εr):
RO3210의 변압수 상수는 제조 공정에 따라 달라지며, IPC-TM-650 2에 따라 10 GHz와 23°C의 공정 기반 측정에서 10.2 ± 0.5의 값입니다.5.5.5 클램프 스트라이프라인: 설계 기반의 측정은 차차 단계 길이 방법을 사용하여 결정된 8 GHz에서 40 GHz의 주파수 범위 내에서 10.8의 변전압 상수를 나타냅니다.

분산 요인 (tan δ):
RO3210은 IPC-TM-650 2에 따라 10 GHz와 23°C에서 0.0027의 값으로 낮은 분산 요인을 나타냅니다.5.5.5이 특성은 물질이 신호 전송 중에 에너지 손실을 최소화하여 고주파 응용 프로그램에 적합하다는 것을 나타냅니다.

열 계수 εr:
다이렉트릭 상수의 열 계수는 IPC-TM-650 2에 따라 0°C에서 100°C의 온도 범위에서 10 GHz에서 RO3210에 대한 -459 ppm/°C입니다.5.5.5이 특성은 다양한 온도 환경에서 물질의 안정성과 신뢰성을 강조합니다.

차원 안정성:
RO3210은 ASTM D257에 규정된 COND A 조건에서 X 및 Y 방향 모두에서 0.8 mm/m의 값으로 우수한 차원 안정성을 나타냅니다.이 특징은 재료가 다른 작동 조건 하에서 그 모양과 크기를 유지하는 것을 보장, 정밀 제조 및 신뢰할 수있는 성능을 제공합니다.

전기적 특성:
- 부피 저항성: RO3210은 IPC 2에 따라 COND A 조건에서 10^3 MΩcm의 높은 부피 저항성을 나타냅니다.5.17.1이 특성은 뛰어난 단열 능력을 나타내고, 전기 단열이 필요한 응용 프로그램에 적합합니다.
- 표면 저항성: IPC 2에 규정된 COND A 조건에서 10^3 MΩ의 표면 저항성을 가진다.5.17.1, RO3210는 효과적인 표면 단열을 제공합니다.

기계적 성질:
- 튼력 모듈: RO3210은 ASTM D638에 따라 23°C에서 579 kpsi (MD) 와 517 kpsi (CMD) 의 튼력 모듈을 가지고 있습니다. 이 특성은 구조 강도와 강도를 강조합니다.까다로운 애플리케이션에서 내구성을 높여주는.
- 물 흡수: RO3210은 IPC-TM-650 2에 따라 D24/23 조건에서 0.1% 이하의 값으로 최소한의 물 흡수를 나타냅니다.6.2.1이 특성은 습한 환경에 노출되었을 때 재료의 안정성과 신뢰성을 보장합니다.

열 특성:
- 특화 열: RO3210은 그 구성에 따라 계산된 0.79 J/g/K의 특화 열 용량을 가지고 있습니다. 이 속성은 열 관리 응용 프로그램에 중요합니다.열을 저장하고 방출하는 재료의 능력을 결정하는 데 도움이 되므로.
- 열전도성: ASTM C518에 명시된 80°C에서 0.81 W/m/K의 열전도성으로, RO3210은 좋은 열전달 특성을 나타냅니다.효율적인 열 분비를 필요로 하는 애플리케이션에 적합하게 만드는.

열 확장 계수:
RO3210은 IPC-TM-650 2에 따르면 23°C/50% RH에서 X 방향으로 13 ppm/°C, Y와 Z 방향으로 34 ppm/°C의 열 확장 계수 (CTE) 를 가지고 있습니다.4.4.1이 속성은 물질이 상당한 차원 변화 없이 열순환에 견딜 수 있는 능력을 나타냅니다.

다른 특성:
- Td: RO3210은 ASTM D3850에 따라 TGA 테스트를 통해 결정된 500°C의 분해 온도 (Td) 를 가지고 있습니다.이 특성 은 재료 의 열 안정성 과 높은 온도 에 대한 저항성 을 나타낸다.


- 밀도: RO3210의 밀도는 3.0gm/cm3이며, 부피 단위 당 질량을 나타냅니다.


- 구리 껍질 강도: RO3210는 IPC-TM-2에 따라 용접 float 후 1 온스 EDC로 테스트 할 때 구리 껍질 강도가 11.0 pli입니다.4.8이 특성은 전자 응용 프로그램에서 구리 기판에 강한 접착력을 보여줍니다.


- 연화성: RO3210은 UL 94 연화성 표준에 따라 V-0로 분류되어 있으며, 그 탁월한 불 retardant 특성을 나타냅니다.
- 납 없는 프로세스 호환성: RO3210은 납 없는 프로세스와 호환성 있고 현대적인 제조 규정을 준수합니다.

결론적으로 RO3210은 뛰어난 전기적, 열적, 기계적 특성을 가진 다재다능한 재료입니다.높은 다이렉트릭 상수와 안정성 때문에 고주파 애플리케이션에 이상적입니다.또한, 그것의 탁월 한 차원 안정성, 전기 단열 특성, 그리고 구리 기판에 강한 접착은 다양한 산업에서 신뢰성 기여.열 안정성, 효율적인 열 전달 및 높은 온도에 저항, RO3210는 훌륭한 열 관리가 필요한 응용 프로그램에 대한 신뢰할 수있는 선택입니다.납 없는 공정과의 호환성이 환경 준수성을 보장합니다.전체적으로, RO3210의 예외적 특성으로 인해 첨단 전자 및 고성능 재료를 요구하는 다른 산업 분야에서 선호되는 재료가됩니다.
