| 하이 라이트: | 열성 마이크로파 재료 인쇄 회로 보드,TMM10 고주파 PCB,150ml 고주파 PCB |
||
|---|---|---|---|
오늘 우리는 TMM10 PCB라는 멋진 열성 마이크로파 물질에 대해 이야기하고자 합니다.
로저스 TMM10 PCB는 스트립 라인 및 마이크로 스트립 애플리케이션에서 플래티드-더-홀 (PTH) 연결의 높은 신뢰성을 보장하도록 특별히 설계된 세라믹 열성 폴리머 복합재료입니다.그것은 PTFE와 세라믹 기판의 장점을 결합하면서 기계적 특성 및 생산 기술 측면에서 그들을 능가합니다..
TMM10 데이터 시트를 검토하여 세부 사항에 뛰어들도록 합시다.
TMM10은 높은 다이렉트릭 상수를 제공하며 프로세스 Dk 값은 9입니다.2이 특성 때문에 필터와 결합기 같은 소형 장치에 특히 유용합니다.
TMM10의 분산 인수는 10GHz에서 0.0022만 측정하여 매우 낮습니다.
다음으로, 다이렉트릭 상수의 열 계수, 다이렉트릭 상수의 온도 계수 (TCDk) 라고도 알려져 있습니다. TMM10은 TCDk 38 (완전 값) 을 자랑합니다.다양한 온도 환경에서 뛰어난 안정성을 나타냅니다.이 기능은 PCB가 중요한 온도 변화에 노출되는 자동차 전자 및 5G 기지 스테이션의 응용에 이상적입니다.
TMM10은 유리한 부피와 표면 저항성을 보여줍니다.
분해 온도 (Td) 는 425°C를 견딜 수 있습니다. (온도 중력 분석 (TGA) 를 통해 결정됩니다.) TMM10은 PCB 제조 과정에서 안전한 조립 과정을 보장합니다.
TMM10의 X, Y, Z 방향의 열 확장 계수는 구리와 유사하며, 미끄러움과 추운 흐름에 대한 저항을 제공하여 기계적 특성을 보존합니다.
열 관리 보드로서 TMM10은 0.76 W/m/K의 열 전도성을 나타냅니다.
앞으로, TMM10는 열 스트레스 후 구리 껍질 강도가 5.0 lbs / inches (0.9 N / mm) 이다.
기계와 가로 방향 모두에서 굽힘 강도는 13.62 Kpsi이며, 굽힘 모듈은 1.79 Mpsi를 측정합니다.
1.27mm 두께의 물 흡수는 0.09%, 3.18mm 두께의 물 흡수는 0.2%로 증가합니다.
TMM10의 특수 중력은 2입니다.77, 그 특화 열 용량은 0.74 J/g/K입니다.
또한 TMM10은 납 없는 공정과 호환됩니다.
| TMM10 전형적 값 | ||||||
| 재산 | TMM10 | 방향 | 단위 | 조건 | 시험 방법 | |
| 다이 일렉트릭 상수, ε 프로세스 | 9.20±0.23 | Z | 10GHz | IPC-TM-650 2.5.5.5 | ||
| 다이렉트릭 상수, ε디자인 | 9.8 | - | - | 8GHz에서 40GHz | 차차 단계 길이의 방법 | |
| 분산 요인 (과정) | 0.0022 | Z | - | 10GHz | IPC-TM-650 2.5.5.5 | |
| 다이렉트릭 상수의 열 계수 | -38 | - | ppm/°C | -55°C ~ 125°C | IPC-TM-650 2.5.5.5 | |
| 부피 저항성 | 2 x 108 | - | 엠씨 | - | ASTM D257 | |
| 표면 저항성 | 4 x 107 | - | 모 | - | ASTM D257 | |
| 분해 온도 ((Td) | 425 | 425 | °CTGA | - | ASTM D3850 | |
| 열 팽창 계수 - X Y Z | 21,21,20 | X,Y,Z | ppm/°C | 0 ~ 140 °C | ASTM E 831 IPC-TM-650, 2.4.41 | |
| 열전도성 | 0.76 | Z | W/m/K | 80 °C | ASTM C518 | |
| 열 스트레스 후 구리 껍질 강도 | 5.0 (0.9) | X,Y | 파운드/인치 (N/mm) | 용접 후 1 온스. EDC | IPC-TM-650 방법 2.4.8 | |
| 굽기 강도 (MD/CMD) | 13.62 | X,Y | kpsi | A | ASTM D790 | |
| 플렉서럴 모듈 (MD/CMD) | 1.79 | X,Y | MPSI | A | ASTM D790 | |
| 수분 흡수 | 1.27mm (0.050") | 0.09 | - | % | D/24/23 | ASTM D570 |
| 3.18mm (0.125") | 0.2 | |||||
| 특수 중력 | 2.77 | - | - | A | ASTM D792 | |
| 특정 열 용량 | 0.74 | - | J/g/K | A | 계산 | |
| 납 없는 공정 호환성 | 네 | - | - | - | - | |
이제, TMM10 소재로 PCB 기능을 살펴봅시다. 우리는 단일 계층, 이중 계층, 다층, 하이브리드 디자인을 제공합니다. 트랙에 완성 된 구리는 1 온스 또는 2 온스일 수 있습니다.
TMM10 PCB는 20mL, 30mL, 50mL, 60mL와 같은 일반적으로 사용되는 옵션을 포함하여 다양한 두께로 제공됩니다. 우리는 또한 200mL, 300mL, 500mL,그리고 더.
우리의 최고 PCB 크기는 400mm × 500mm입니다. 하나의 패널에 단일 보드나 여러 디자인을 적용할 수 있습니다.
우리는 녹색, 검은색, 파란색, 빨간색, 노란색, 그리고 다른 색상의 솔더 마스크를 회사 내에서 제공합니다.
표면 완성도 측면에서, 우리는 몰입 금, HASL, 몰입 은, 몰입 진, OSP, ENEPIG, 그리고 순수한 금을 SMD 패드를 보호하기 위해 제공합니다.
| PCB 재료: | 세라믹, 탄화수소, 열성 폴리머 복합물 |
| 명칭: | TMM10 |
| 다이렉트릭 상수: | 9.20 ± 0.23 |
| 계층 수: | 이중층, 다층, 하이브리드 PCB |
| 구리 무게: | 1oz (35μm), 2oz (70μm) |
| PCB 두께: | 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil(0.762mm), 50mil (1.27mm), 60mil (1.524mm), 75mil(1.905mm), 100mil (2.54mm), 125mil (3.175mm), 150mil (3.81mm), 200mil (5.08mm), 250mil (6.35mm), 275mil (6.985mm), 300mil (7.62mm), 500mil (12.70mm) |
| PCB 크기: | ≤400mm × 500mm |
| 용접 마스크: | 녹색, 검은색, 파란색, 빨간색, 노란색 등 |
| 표면 마감: | 몰입 금, HASL, 몰입 은, 몰입 진, Bare 구리, OSP, ENEPIG, 순수한 금 등 |

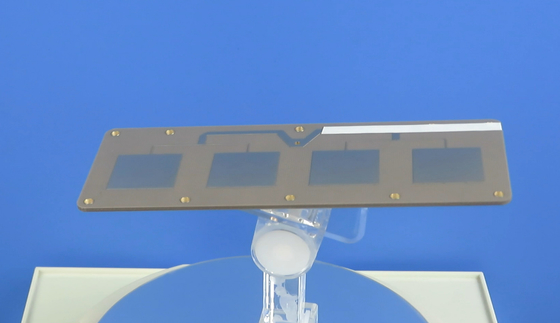

이제, 화면에 있는 TMM10 PCB의 예를 살펴봅시다. 이 특정 보드는 150mm 두께이고, 몰입 금으로 장식되어 있습니다.우아 한 수공업 과 단순 함 으로 인해 여러 가지 용도로 사용 될 수 있다, 전력 증폭기 및 결합기, 필터 및 결합기, 위성 통신 시스템, 글로벌 위치 시스템 안테나 및 패치 안테나 등.
결론적으로, TMM10 재료는 공정 화학 물질에 매우 저항하며 회로 제조 과정에서 손상을 줄입니다.그들은 전극화 된 접착 전에 나트륨 나프타나트 처리에 대한 필요성을 제거하고 열성 합금으로 인해 신뢰할 수있는 와이어 접착을 가능하게합니다..
읽어주셔서 감사합니다. 다음번엔 만나겠습니다.
