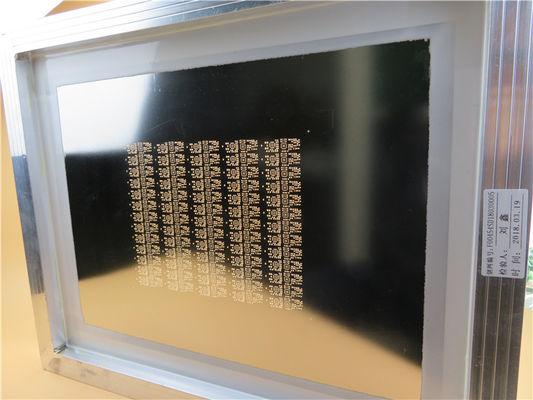

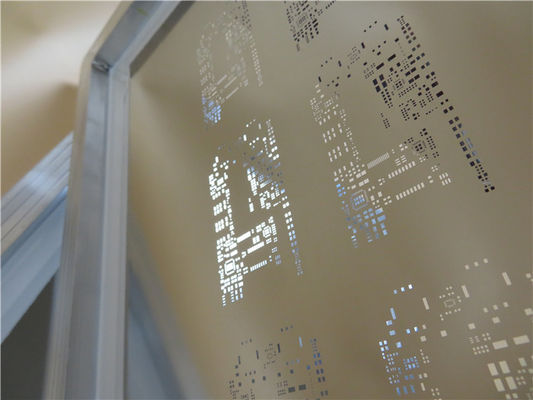

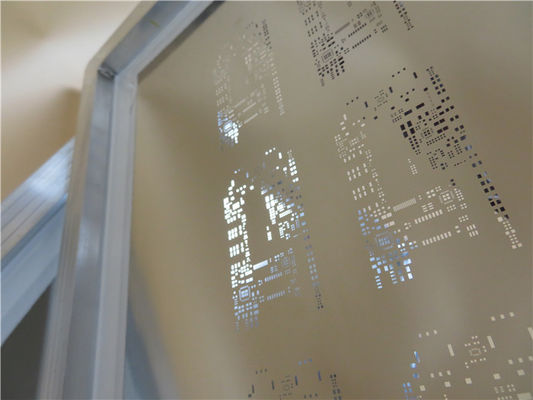

다재다능한 레이저 절단 SMT 스텐실 0.12mm 프로필 레이저 절단 584mm x 584mm 23 "x 23

고품질 SMT 스텐실을 소개합니다. 전자 회로 보드의 조립을 위해 설계된 신뢰할 수 있고 필수적인 도구입니다.정밀 레이저 절단 오프레이션과 내구성 있는 스테인레스 스틸 구조로, 우리의 SMT 스텐실은 PCB 패드에 정확하고 효율적인 솔더 페이스트 퇴적을 보장하고, 표면 마운트 구성 요소의 원활한 배치를 촉진합니다.우리의 SMT 스텐실의 특징과 장점을 자세히 탐구하자.

SMT 스텐실의 특징:

1정밀 레이저 절단 구조:
우리의 SMT 스텐실은 최첨단 레이저 절단 기술을 사용하여 정밀하게 제작되었습니다. 프레임 또는 프레임 없는 모든 스텐실은 100% 레이저 절단입니다.최적의 용매 페이스트 적용을 위해 정확하고 정확한 오프러션을 보장합니다..

2다재다능한 크기 옵션:
스테인리스 스틸 필름 두께에서 선택하십시오. 0.05mm에서 0.4mm까지, 당신의 특정 요구 사항에 맞게.우리의 스텐실은 300mm x 300mm에서 736mm x 736mm까지 사이즈에서 제공됩니다, 다양한 PCB 차원과의 호환성을 가능하게합니다.

3IPC 표준을 준수:
우리는 IPC 7525A 표준을 준수합니다.신뢰성과 일관성을 보장합니다..

4편리한 증권자표:
우리의 SMT 스텐실은 뒷면에 반 조각된 신뢰 표시를 가지고 있습니다. SMT 기계와 호환성을 높이고 조립 과정에서 정확한 정렬을 촉진합니다.

5안전 포장:
편리한 배송을 위해, 우리의 스텐실은 KK 카튼 (고장 카드) 에 조심스럽게 포장됩니다. 각 배송에는 일반적으로 두 개의 스텐실이 포함되어 있습니다.

알루미늄 프레임 크기 옵션:

알루미늄 프레임 크기의 선택은 인쇄 기계에 달려 있습니다. 우리는 다음과 같은 옵션을 제공합니다:
- 완전 자동 인쇄기: 736×736mm, 584×584mm, 550mm×650mm, 그리고 550mm×600mm.
- 반자동 인쇄기: 370mm × 470mm 및 420mm × 520mm.

우리의 SMT 스텐실의 건설 세부 사항:

- 프레임 크기: 584mm x 584mm (23 "x 23")
- 오퍼처 크기: 0201, 0402, 0603
- 스테인레스 스틸 필름 두께: 0.12mm
- 홈 플레이트 패드 디자인
- 레이저 절단
- 0603 패드는 10% 감소
- 신뢰 표지판: 뒷면에 반쯤 새겨져 있다.

스텐실 통계:

- 구성요소: 78
- 전체 패드: 156
- 0201 패드: 48
- 0402 패드: 52
- 0603 패드: 56
- 홈 플레이트 패드 디자인: 26

예술 작품 및 품질 표준:

이 SMT 스텐실은 Gerber RS-274-X 아트워크 파일과 호환되며 제조 과정에 원활한 통합을 보장합니다.안정적이고 일관된 스텐실 성능을 보장합니다..

전 세계 사용 가능성:

SMT 스텐실은 전세계에서 구매가 가능하며, 모든 지역의 엔지니어와 제조업체가 그 탁월한 품질과 성능의 혜택을 누릴 수 있습니다.

전형적인 응용 프로그램:

SMT 스텐실은 PLCC, QFP, SOP, SOJ, SOT23, SOT89, SOT143, SOT252, BGA, QFN 및 플립 칩을 포함한 광범위한 SMD 패키지에 적합합니다. 응용 프로그램이 무엇이든,우리의 스텐실은 당신이 정밀한 솔더 페이스트 적용을 달성하고 조립 프로세스를 간소화하는 데 도움이 될 것입니다.

우리의 SMT 스텐실로 PCB 조립 프로세스를 업그레이드:

고품질의 SMT 스텐실의 정확성과 편리함을 경험하세요.우리의 스텐실은 신뢰할 수 있고 효율적인 솔더 페이스트 적용을 달성하는 이상적인 선택입니다.
