| 모크: | 1pcs |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8~9 일 |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS / 월 |

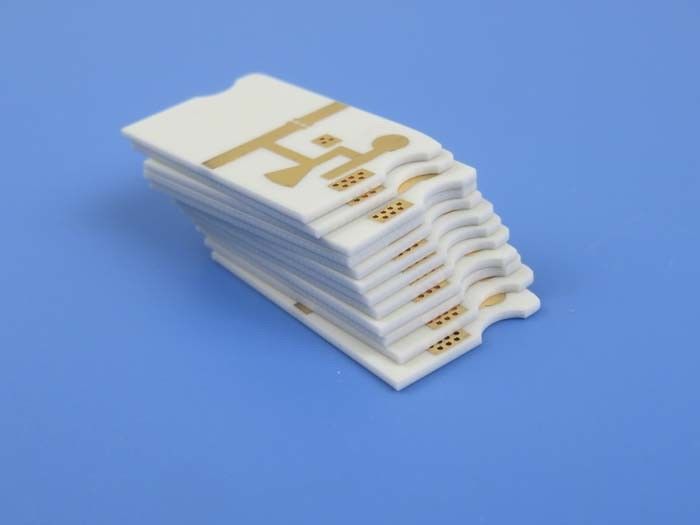

RO4835과 370HR 하이브리드 PCB를 소개합니다.
이 6층 딱딱한 PCB는 로저스의 RO4835 라미네이트와 이솔라의 370HR 라미네이트의 독특한 능력을 활용하여 고주파 애플리케이션에 가장 좋은 양세계 솔루션을 제공합니다.
로저스 코퍼레이션의 RO4835 라미네이트는 회사의 고주파 회로 재료의 일부입니다.RO4835는 표준 FR-4 프로세스를 사용하여 낮은 손실과 비용 효율적인 회로 제조를 제공합니다.. 3.48 ± 0.05의 다이 일렉트릭 상수 (Dk) 와 10 GHz에서 0.0037의 소모 요인 (Df) 로, RO4835는 우수한 고주파 성능을 제공합니다.
| 재산 | RO4835 | 방향 | 단위 | 조건 | 시험 방법 |
| 다이렉트릭 상수,ε 프로세스 | 30.48±0.05 | Z | - | 10 GHz/23°C | IPC-TM-650 2.5.5.5 클램프된 스트라이프라인 |
| 다이렉트릭 상수,ε 설계 | 3.66 | Z | - | 8~40 GHz | 차분 단계 길이의 방법 |
| 분산 요인,δ | 0.0037 | Z | - | 10 GHz/23°C | IPC-TM-650 2.5.5.5 |
| 열 계수 ε | +50 | Z | ppm/°C | -100°C~150°C | IPC-TM-650 2.5.5.5 |
| 부피 저항성 | 5 x 108 | MΩ.cm | COND A | IPC-TM-650 2.5.17.1 | |
| 표면 저항성 | 7 × 108 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
| 전기력 | 30.2 ((755) | Z | Kv/mm ((v/mil) | IPC-TM-650 2.5.6.2 | |
| 튼튼성 모듈 | 7780 ((1128) | Y | MPa (ksi) | NT1 국가 | ASTM D 638 |
| 팽창 강도 | 136(19.7) | Y | MPa (ksi) | NT1 국가 | ASTM D 638 |
| 굽기 힘 | 186 (27) | Mpa (kpsi) | IPC-TM-650 2.4.4 | ||
| 차원 안정성 | <0.5 | X,Y | mm/m (밀리/인치) |
에치+E2/150°C 후에 | IPC-TM-650 2.4.39A |
| 열 팽창 계수 | 10 12 31 |
X Y Z |
ppm/°C | -55°C~288°C | IPC-TM-650 2.4.41 |
| Tg | >280 | °C TMA | A | IPC-TM-650 2.4.24.3 | |
| Td | 390 | °C TGA | ASTM D 3850 | ||
| 열전도성 | 0.66 | W/m/oK | 80°C | ASTM C518 | |
| 수분 흡수 | 0.05 | % | 48시간 침수 0.060" 샘플 온도 50°C |
ASTM D 570 | |
| 밀도 | 1.92 | gm/cm3 | 23°C | ASTM D 792 | |
| 구리 껍질 강도 | 0.88 (5.0) | N/mm (pli) | 용접 후 1 온스 EDC 포일 |
IPC-TM-650 2.4.8 | |
| 발화성 | V-0 | UL 94 | |||
| 납 없는 공정 호환성 | 네 |
RO4835 레이어를 보완하는 것은 Isolar의 370HR 라미네이트입니다. 가장 까다로운 다층 PCB 애플리케이션을 위해 설계되었습니다.370HR 재료는 우수한 열 성능을 제공하는 특허 180 ° C Tg FR-4 다기능 에포시 樹脂 시스템을 사용합니다., 낮은 열 팽창 계수 (CTE) 와 예외적인 기계적, 화학적, 습도 저항 성질.또한 370HR 라미네이트는 고주파 특성을 가지고 있습니다..
이 두 가지 첨단 라미네이트 기술의 강점을 결합함으로써 하이브리드 PCB는 표준 FR-4 재료의 능력을 초과하는 타협하지 않는 솔루션을 제공합니다.몇 가지 주요 특징을 좀 더 자세히 살펴보겠습니다:
열 및 기계적 성능이 뛰어난
이 하이브리드 접근 방식의 주요 장점 중 하나는 370HR 라미네이트의 우수한 열 및 기계적 특성을 활용 할 수있는 능력입니다.180 °C 유리 전환 온도 (Tg) 는 370HR 물질의 전통적인 FR-4에 비해 열 스트레스에 대한 훨씬 더 나은 저항을 제공합니다.일반적으로 135°C 정도의 Tg를 가지고 있습니다.
이러한 증강 된 열 안정성은 특히 광범위한 온도 변동이나 높은 열 수준에 노출되는 응용 프로그램에서 향상된 신뢰성을 의미합니다.370HR 라미네이트의 낮은 CTE - X / Y 축 (pre-Tg) 에서 단지 13/14 ppm / ° C - 또한 높은 신뢰성 디자인을 괴롭힐 수있는 탈 라미네이션 및 보드 워크페이지와 같은 문제를 최소화하는 데 도움이됩니다..
또한, 370HR 물질의 우수한 화학 및 습도 저항 성질은 가혹한 환경에 매우 적합합니다.이솔라의 370HR 라미네이트가 국방과 항공우주 등 비중있는 애플리케이션에 인기있는 선택이라는 것은 놀라운 일이 아닙니다..
비용 효율적인 제조로 높은 주파수 성능
370HR 라미네이트는 열 및 기계적인 척추를 제공하지만, RO4835 재료는 예외적인 고주파 기능을 제공합니다.RO4835 층은 극히 낮은 신호 손실을 제공합니다고속 디지털 및 RF 회로에서 효율성과 신뢰성
중요한 것은 RO4835 라미네이트가 표준 FR-4와 유사한 전기 및 기계적 특성을 공유하여 잘 정립된 제조 프로세스를 사용하여 비용 효율적인 회로 제조를 허용한다는 것입니다..이것은 하이브리드 PCB를 일부 전문 고주파 재료와 관련된 프리미엄 가격 태그없이 최첨단 RF 성능을 요구하는 응용 프로그램에 매력적인 옵션으로 만듭니다.
저손실 RO4835 및 고성능 370HR 층의 조합은 또한 50Ω 및 100Ω 단일 끝 흔적을 상단 구리 층에 구현하여 정확한 임피던스 제어를 가능하게합니다.이 수준의 설계 유연성은 고속 경로에서 신호 무결성을 최적화하는 데 중요합니다., 고주파 회로
신뢰성 및 품질 보장
하이브리드 PCB가 목표 애플리케이션의 엄격한 요구 사항을 충족하는지 확인하기 위해 설계자는 다양한 품질 보장 조치를 적용했습니다.보드는 RoHS를 준수하고 UL 94 V-0 불화성 등급입니다., 설계자에게 환경 및 안전 자격에 대한 자신감을 제공합니다.
모든 보드에서 100% 전기 테스트를 수행하여 신뢰성 보장의 추가 계층을 제공합니다.그리고 로저스의 로프로 리버스 처리 된 구리 엽을 RO4835 층에 사용하여 삽입 손실을 최소화하고 신호 무결성을 더욱 향상시킵니다..
고주파 PCB 설계의 한계를 확장
로저스의 RO4835과 이솔라의 370HR 라미네이트 기술의 강점을 신중하게 결합함으로써 이 하이브리드 PCB는 고주파, 높은 신뢰성 회로 설계의 기준을 높입니다.우수한 열 및 기계적 특성, 우수한 고 주파수 성능과 비용 효율적인 제조와 함께, 그것은 다양한 까다로운 애플리케이션에 대한 이상적인 솔루션입니다.
자동차 레이더와 센서에서 단계 배열 안테나와 전력 증폭기에 이르기까지 이 하이브리드 PCB는 혁신적인 재료 선택이 전자 시스템 설계에서 새로운 가능성을 열어 줄 수 있음을 보여줍니다.기술의 끊임없는 행진이 계속되면서, 이와 같은 솔루션은 의심할 여지없이 달성 가능한 것의 경계를 밀어내는 데 결정적인 역할을 할 것입니다.
|
|
