| 모크: | 1pcs |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8~9 일 |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS / 월 |
오늘 RT duroid 5870 라미네이트에 새로 선보인 PCB 기반을 소개합니다.로저스 RT/더로이드 5870 고주파 라미네이트는 유리 마이크로 섬유로 강화 된 PTFE 복합재료입니다.그것은 2.33의 낮은 다이 일렉트릭 상수 (Dk) 를 엄격한 관용과 함께 제공하여 낮은 분산과 손실이 최소화되어야하는 고 주파수 및 광대역 애플리케이션에 적합합니다.
RT duroid 5870 PCB는 10GHz와 23°C에서 2.33 ± 0.02의 변압전력을 가지고 있으며, 10GHz에서 0.0012 및 1MHz에서 0.0005의 분산 인수를 가지고 있습니다.그것은 또한 27의 강한 구리 껍질 강도를 자랑합니다.2 pli, 0.02%의 낮은 수분 흡수, 500°C 이상의 Td와 높은 열 안정성. 이 물질은 동성소이며 UL 94-V0 염화성 등급을 가지고 있습니다.
이 RT/duroid 5870 PCB의 장점은 강화된 PTFE 물질에 대한 가장 낮은 전기 손실, 쉬운 가공성, 발열 또는 접시에 사용되는 용매 및 반응기에 대한 저항성,그리고 습도가 높은 환경에 적합합니다.그것은 광범위한 주파수 범위에서 균일한 전기적 특성을 가진 잘 정립되고 신뢰할 수있는 재료입니다.

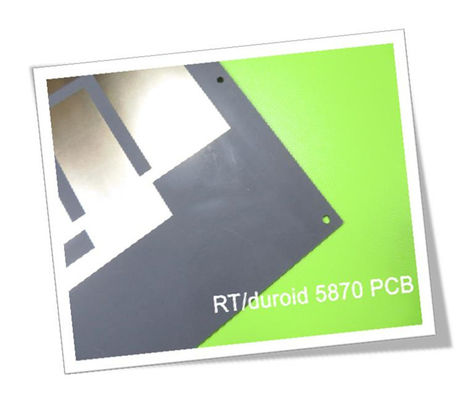

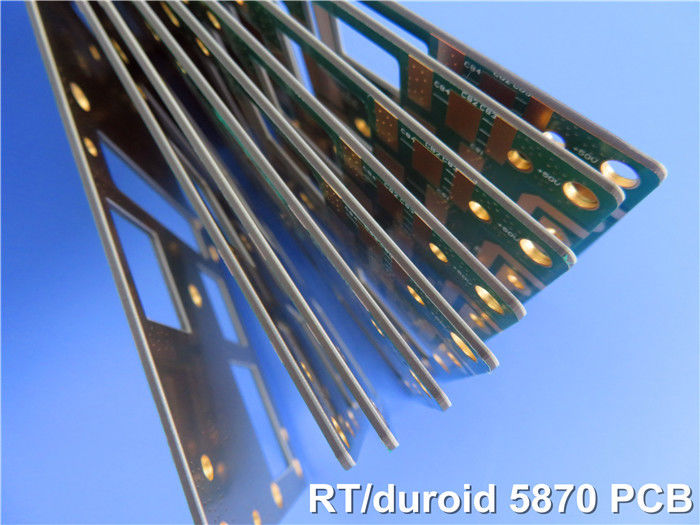

이 PCB 자체는 두 층의 딱딱한 구조이며, 두 층에 35μm의 구리와 RT/duroid 5870의 0.127 mm (5 mil) 의 다이 일렉트릭 두께가 있습니다. 보드의 차이는 46.7 mm x 67.02 mm입니다.용도 ±0.15mm. 그것은 최소 흔적 / 공간 4/4 밀리, 최소 구멍 크기가 0.3 밀리, 그리고 0.2 밀리 마리의 완성 된 보드 두께가 있습니다. 구리 무게는 1 온스 (1.4 밀리) 외부 층에,그리고 비아 접착 두께는 20μm표면 완성도는 몰입 금이고, 각 PCB는 출하 전에 100% 전기 테스트를 거칩니다.
이 RT/Duroid 5870 PCB는 다양한 고주파 및 광대역 애플리케이션에 적합합니다. 상업용 항공사 광대역 안테나, 마이크로 스트립 및 스트립 라인 회로,밀리미터 파동 응용 프로그램, 레이더 시스템, 안내 시스템, 점에서 점까지 디지털 라디오 안테나.
| NT1기생물 | ||||||
| 재산 | NT1기생물 | 방향 | 단위 | 조건 | 시험 방법 | |
| 다이렉트릭 상수,ε 프로세스 | 2.33 2.33±0.02 스펙 |
Z | 제1호 | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
| 다이렉트릭 상수,ε 설계 | 2.33 | Z | 제1호 | 8GHz에서 40GHz까지 | 차분 단계 길이의 방법 | |
| 분산 요인,tanδ | 0.0005 0.0012 |
Z | 제1호 | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
| 열 계수 ε | -115 | Z | ppm/°C | -50°C150까지°C | IPC-TM-650 2.5.5.5 | |
| 부피 저항성 | 2 x 107 | Z | 크기가 크다 | C/96/35/90 | ASTM D 257 | |
| 표면 저항성 | 3 x 107 | Z | 모흐 | C/96/35/90 | ASTM D 257 | |
| 특정 열 | 0.96(0.23) | 제1호 | j/g/k (cal/g/c) |
제1호 | 계산 | |
| 튼튼성 모듈 | 23에서 테스트°C | 100에서 테스트°C | 제1호 | MPa ((kpsi) | A | ASTM D 638 |
| 1300 ((189) | 490(71) | X | ||||
| 1280 ((185) | 430(63) | Y | ||||
| 극심 한 스트레스 | 50(7.3) | 34(4.8) | X | |||
| 42 (6.1) | 34(4.8) | Y | ||||
| 최후의 압력 | 9.8 | 8.7 | X | % | ||
| 9.8 | 8.6 | Y | ||||
| 압축 모듈 | 1210 ((176) | 680(99) | X | MPa ((kpsi) | A | ASTM D 695 |
| 1360 ((198) | 860 ((125) | Y | ||||
| 803 ((120) | 520 ((76) | Z | ||||
| 극심 한 스트레스 | 30(4.4) | 233.4) | X | |||
| 37 (5.3) | 25(3.7) | Y | ||||
| 54(7.8) | 37 (5.3) | Z | ||||
| 최후의 압력 | 4 | 4.3 | X | % | ||
| 3.3 | 3.3 | Y | ||||
| 8.7 | 8.5 | Z | ||||
| 수분 흡수 | 0.02 | 제1호 | % | 0.62" ((1.6mm) D48/50 | ASTM D 570 | |
| 열전도성 | 0.22 | Z | W/m/k | 80°C | ASTM C 518 | |
| 열 팽창 계수 | 22 28 173 |
X Y Z |
ppm/°C | 0-100°C | IPC-TM-650 2.4.41 | |
| Td | 500 | 제1호 | °CTGA | 제1호 | ASTM D 3850 | |
| 밀도 | 2.2 | 제1호 | gm/cm3 | 제1호 | ASTM D 792 | |
| 구리 껍질 | 27.2(4.8) | 제1호 | 플리 ((N/mm) | 1oz ((35mm) EDC 포일 용매 플라트 후 |
IPC-TM-650 2.4.8 | |
| 발화성 | V-0 | 제1호 | 제1호 | 제1호 | UL 94 | |
| 납 없는 공정 호환성 | 네 | 제1호 | 제1호 | 제1호 | 제1호 | |
고성능 RF/마이크로파 PCB: 로저 RT/더로이드 5870 장점
고주파 및 광대역 전자제품의 끊임없이 진화하는 세계에서, 인쇄 회로 보드 (PCB) 재료의 선택은 디자인을 만들거나 파괴 할 수 있습니다.오랫동안 요구 RF 및 마이크로파 애플리케이션에 대한 갈-대용 솔루션 한 재료는 로저스의 RT / 드로이드 5870 고주파 라미네이트.
이 PTFE 기반 복합 물질은 유리 마이크로 섬유로 강화되어 전기, 기계,고주파 회로와 시스템의 광범위한 이상적인 선택으로 만드는 열 특성.
뛰어난 전기 성능
RT/duroid 5870의 매력의 핵심은 뛰어난 전기 성능입니다. 이 물질은 10 GHz와 23°C에서 2.33 ± 0.02의 낮은 다이 일렉트릭 상수 (Dk) 를 자랑합니다.높은 주파수에서도 뛰어난 신호 무결성과 최소한의 분산을 보장합니다..
마찬가지로 인상적인 것은 라미네이트의 낮은 분산 요인 (Df) 이 10 GHz에서 0.0012이고 1 MHz에서 0.0005입니다. 이것은 눈에 띄게 낮은 에너지 손실로 번역됩니다.이는 고속에서 효율성과 신호 충실성을 극대화하는데 매우 중요합니다., 고주파 애플리케이션.
물질의 전기적 특성은 또한 DC에서 100 GHz까지 그리고 그 이상의 광범위한 주파수 범위에서 매우 안정적입니다. 이 동위성 행동은 주요 장점입니다.설계자가 예측할 수 없는 성능 변동에 대해 걱정할 필요 없이 동일한 재료를 다른 회로 토폴로지에 사용할 수 있기 때문에.
기계적 견고성 과 신뢰성
우수한 전기적 특성 외에도 RT/duroid 5870은 기계적 특성에서도 탁월합니다. 이 재료는 27.2 pli의 강한 구리 껍질 강도를 자랑합니다.구리 층을 견고하게 고정하고 신뢰할 수있는 상호 연결을 보장합니다..
이 라미네이트는 0.02%의 낮은 수분 흡수율로 습도가 높은 환경에서 사용하기에 적합합니다.물질의 높은 열 안정성 (Td > 500°C) 및 UL 94-V0 염화성 등급은 신뢰성과 안전성을 추가합니다..
유리 미세 섬유 강화 또한 RT/더로이드 5870의 특별한 차원 안정성을 제공합니다. 열 팽창 계수 (CTE) 는 X축에서 22 ppm/°C, Y축에서 28 ppm/°C입니다.그리고 Z축에서 173 ppm/°C이것은 등록 문제를 최소화하고 복잡한 고밀도 디자인에서도 차원적 무결성을 보장하는 데 도움이됩니다.
설계 유연성 및 가공성
RT/duroid 5870의 주요 장점 중 하나는 설계자가 자신의 특정 요구 사항에 맞게 재료를 쉽게 절단, 모양, 가공 할 수있는 우수한 가공성입니다.이 유연성은 프로토타입 제작 및 소량 생산에서 특히 유용합니다., 디자인 개념을 빠르게 반복할 수 있는 능력은 게임 변경이 될 수 있습니다.
라미네이트가 발열 및 접착 과정에서 사용되는 용매 및 반응기에 대한 내성이 더욱 다양성을 향상시킵니다.성능이나 신뢰성을 손상시키지 않고 표준 PCB 제조 기술을 사용할 수 있도록.
광범위한 적용 범위
예외적인 전기적, 기계적, 열적 특성은 RT/duroid 5870을 광범위한 고주파 및 광대역 애플리케이션에 대한 다재다능한 솔루션으로 만듭니다.
상업용 항공용 광대역 안테나
마이크로 스트립 및 스트라이프라인 회로
밀리미터파 시스템
레이더 및 안내 시스템
시점에서 시점으로 이동하는 디지털 라디오 안테나
최신 5G 인프라, 차세대 위성 통신, 고해상도 레이더 시스템에서 일하든 상관없이 로저 RT/더로이드 5870은신뢰성, 그리고 디자인 유연성은 곡선을 앞서 나가기 위해 필요합니다.
결론
빠른 속도로 발전하는 고주파 전자제품의 세계에서 PCB 재료의 선택은 설계의 성공에 결정적인 요소가 될 수 있습니다.로저스 RT/더로이드 5870 고주파 라미네이트는 최고의 솔루션으로 돋보인다이 재료의 독특한 장점을 활용함으로써엔지니어와 디자이너들은 RF와 마이크로파 기술의 영역에서 가능한 것의 경계를 확장할 수 있습니다..
|
|
