| 모크: | 1pcs |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8~9 일 |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS / 월 |
오늘날 급속한 전자 환경에서는 우수한 신호 무결성을 달성하는 것이 무엇보다 중요합니다.이 첨단 라미네이트 는 PTFE 복합재료 와 유리 마이크로 섬유 를 결합 합니다, RF와 마이크로파 회로에 대한 견고한 기초를 만듭니다.
재료 구성 및 특성
RT/듀로이드 5880의 독특한 구성은 비교할 수 없는 성능을 보장합니다.이 PCB는 광대역 애플리케이션에 맞게 만들어졌습니다., 가장 까다로운 환경에서도 신뢰할 수 있는 통신을 가능하게 합니다.
주요 전기 특성
RT/더로이드 5880의 가장 뛰어난 특징 중 하나는 다양한 온도 범위에서 안정성이며, -125 ppm/°C의 온도 변수 (TCDk) 를 자랑합니다.이 특징은 일관성 있는 성능을 유지하는데 매우 중요합니다., 특히 열순환을 경험하는 응용 프로그램에서
| 재산 | NT1기생물 | 방향 | 단위 | 조건 | 시험 방법 | |
| 다이렉트릭 상수,ε 프로세스 | 2.20 2.20±0.02 스펙 |
Z | 제1호 | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
| 다이렉트릭 상수,ε 설계 | 2.2 | Z | 제1호 | 8GHz에서 40GHz까지 | 차분 단계 길이의 방법 | |
| 분산 요인,tanδ | 0.0004 0.0009 |
Z | 제1호 | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
| 열 계수 ε | -125 | Z | ppm/°C | -50°C150까지°C | IPC-TM-650 2.5.5.5 | |
| 부피 저항성 | 2 x 107 | Z | 크기가 크다 | C/96/35/90 | ASTM D 257 | |
| 표면 저항성 | 3 x 107 | Z | 모흐 | C/96/35/90 | ASTM D 257 | |
| 특정 열 | 0.9623) | 제1호 | j/g/k (cal/g/c) |
제1호 | 계산 | |
| 튼튼성 모듈 | 23에서 테스트°C | 100에서 테스트°C | 제1호 | MPa ((kpsi) | A | ASTM D 638 |
| 1070 ((156) | 450 ((65) | X | ||||
| 860 ((125) | 380 ((55) | Y | ||||
| 극심 한 스트레스 | 29 (4.2) | 20(2.9) | X | |||
| 273.9) | 18(2.6) | Y | ||||
| 최후의 압력 | 6 | 7.2 | X | % | ||
| 4.9 | 5.8 | Y | ||||
| 압축 모듈 | 710(103) | 500 ((73) | X | MPa ((kpsi) | A | ASTM D 695 |
| 710(103) | 500 ((73) | Y | ||||
| 940 ((136) | 670(97) | Z | ||||
| 극심 한 스트레스 | 27(3.9) | 22(3.2) | X | |||
| 29 (5.3) | 21(3.1) | Y | ||||
| 52 (7.5) | 43(6.3) | Z | ||||
| 최후의 압력 | 8.5 | 8.4 | X | % | ||
| 7.7 | 7.8 | Y | ||||
| 12.5 | 17.6 | Z | ||||
| 수분 흡수 | 0.02 | 제1호 | % | 0.62" ((1.6mm) D48/50 | ASTM D 570 | |
| 열전도성 | 0.2 | Z | W/m/k | 80°C | ASTM C 518 | |
| 열 팽창 계수 | 31 48 237 |
X Y Z |
ppm/°C | 0-100°C | IPC-TM-650 2.4.41 | |
| Td | 500 | 제1호 | °CTGA | 제1호 | ASTM D 3850 | |
| 밀도 | 2.2 | 제1호 | gm/cm3 | 제1호 | ASTM D 792 | |
| 구리 껍질 | 31.2 ((5.5) | 제1호 | 플리 ((N/mm) | 1oz ((35mm) EDC 포일 용매 플라트 후 |
IPC-TM-650 2.4.8 | |
| 발화성 | V-0 | 제1호 | 제1호 | 제1호 | UL 94 | |
| 납 없는 공정 호환성 | 네 | 제1호 | 제1호 | 제1호 | 제1호 | |
PCB 제작 및 사양

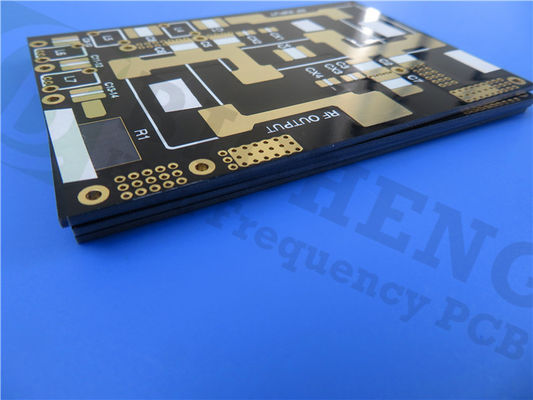

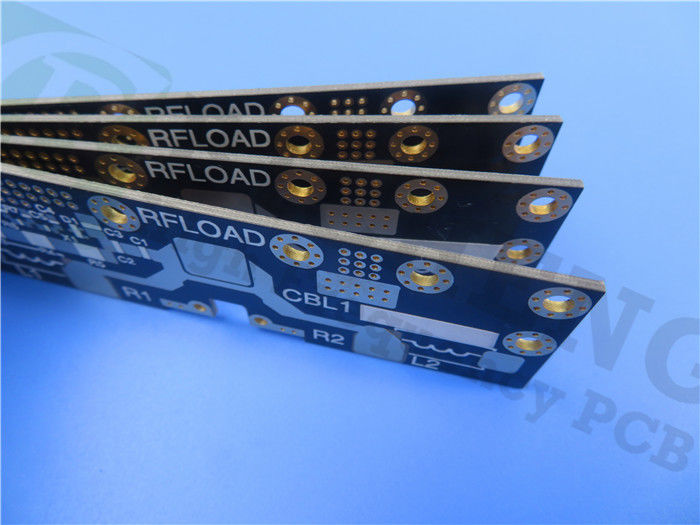

이 PCB는 0.787mm의 핵 두께와 35μm의 구리 층으로 구성된 2층 딱딱한 보드로 구성됩니다.구조는 제조의 간편성을 보장하면서 성능을 최적화하도록 설계되었습니다, 최소 4/4 밀리미터의 흔적/공간 사양으로
RT/Duroid 5880 PCB의 장점
RT/duroid 5880 사용 의 이점 은 여러 가지 이다. 0.02% 의 낮은 수분 흡수율 이 고 습도 환경 에 이상적 인 것 이다.화학적 저항성이 용매와 반응기에 대한 장수성을 보장합니다.이 특성 조합은 RT/duroid 5880을 신뢰성과 성능을 추구하는 디자이너에게 선택의 대상이 됩니다.
산업 전반에 걸쳐 적용
RT/duroid 5880은 다재다능하며, 상업용 항공사 광대역 안테나, 가이드 시스템 및 포인트-투-포인트 디지털 라디오 안테나와 같은 다양한 응용 분야에 적용된다.각 응용 프로그램은 PCB의 신호 무결성을 유지하는 능력에서 이익을 얻습니다.어려운 상황에서도
품질보증 및 시험 표준
모든 RT/Duroid 5880 PCB는 출하 전에 IPC-Class-2 표준을 준수하는 엄격한 100% 전기 테스트를 거칩니다.고성능 PCB에 대한 표준을 제정하는 것.
결론: 전자 산업에 대한 RT/duroid 5880의 영향
RT/Duroid 5880 PCB는 단순한 회로판이 아니라, 고주파 디자인을 새로운 수준으로 끌어올리는 변혁적인 부품입니다.RT 전자기기의 미래를 형성할 수 있는 드로이드 5880, 엔지니어와 제조업체 모두에게 필수적인 선택입니다.
|
|
