| 모크: | 1pcs |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8~9 일 |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS / 월 |
급속히 발전하고 있는 전자기기 세계에서는 고성능 인쇄회로판 (PCB) 의 필요성이 가장 중요합니다.RT/duroid 6006 PCB는 마이크로 웨이브 및 전자 회로 응용 프로그램에 대한 예외적인 솔루션으로 돋보인다, 고주파 환경의 요구를 충족시키기 위해 특별히 설계되었습니다. 이 문서에서는 RT/duroid 6006의 특징, 사양 및 장점을 심도있게 설명합니다.현대 회로 설계에서 그 중요성을 강조.
재료 구성 및 특성
RT/duroid 6006는 우수한 다이렉트릭 특성을 제공하는 세라믹-PTFE 복합재입니다.성능을 유지하면서 회로 크기를 크게 줄일 수 있습니다.이 높은 Dk는 공학자들이 기능에 타협하지 않고 컴팩트 회로를 설계할 수 있게 합니다.
주요 전기 특성
분산 요인: RT/duroid 6006는 0의 낮은 분산 요인을 자랑합니다.0027이 특성은 특히 RF 및 마이크로 웨브 회로에서 높은 효율을 요구하는 응용 프로그램에 매우 중요합니다.
열 안정성: 500 °C를 초과하는 열 안정성으로 RT/duroid 6006는 극한 온도에도 견딜 수 있어 까다로운 환경에 적합합니다.이전지 상수의 열 계수는 -410ppm/°C입니다., 넓은 온도 범위 (-50°C ~ 170°C) 에서 안정적인 성능을 나타냅니다.
수분 흡수: PCB는 수분 흡수율이 0.05%에 불과하여 특히 습한 환경에서 신뢰성을 향상시킵니다.이 낮은 수분 흡수 는 회로 의 수명 과 성능 일관성 에 이바지 한다.
| 재산 | NT1기생물 | 방향 | 단위 | 조건 | 시험 방법 |
| 다이렉트릭 상수,ε 프로세스 | 60.15±0.15 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 클램프된 스트라이프라인 | |
| 다이렉트릭 상수,ε 설계 | 6.45 | Z | 8GHz에서 40GHz까지 | 차분 단계 길이의 방법 | |
| 분산 요인,tanδ | 0.0027 | Z | 10 GHz/A | IPC-TM-650 2.5.5.5 | |
| 열 계수 ε | -410 | Z | ppm/°C | -50°C~170°C | IPC-TM-650 2.5.5.5 |
| 부피 저항성 | 7 x 107 | 엠씨 | A | IPC 25.17.1 | |
| 표면 저항성 | 2 x 107 | 모흐 | A | IPC 25.17.1 | |
| 팽창성 특성 | ASTM D638 (0.1/분 팽창률) | ||||
| 영의 모듈 | 627(91) 517(75) | X Y | MPa ((kpsi) | A | |
| 극심 한 스트레스 | 20(2.8) 17(2.5) | X Y | MPa ((kpsi) | A | |
| 최후의 압력 | 12 ~ 13 4 ~ 6 | X Y | % | A | |
| 압축 성질 | ASTM D695 (0.05/분) 스트레인 속도 | ||||
| 영의 모듈 | 1069 (115) | Z | MPa ((kpsi) | A | |
| 극심 한 스트레스 | 54(7.9) | Z | MPa ((kpsi) | A | |
| 최후의 압력 | 33 | Z | % | ||
| 플렉서럴 모듈 | 2634 (382) 1951 (283) | X | MPa ((kpsi) | A | ASTM D790 |
| 극심 한 스트레스 | 38 (5.5) | X Y | MPa ((kpsi) | A | |
| 부하 하에서의 변형 | 0.33 21 | Z Z | % | 24hr/50°C/7MPa 24hr/150°C/7MPa | ASTM D261 |
| 수분 흡수 | 0.05 | % | D48/50°C 0.050" (1.27mm) 두께 | IPC-TM-650 2.6.2.1 | |
| 열전도성 | 0.49 | W/m/k | 80°C | ASTM C518 | |
| 열 팽창 계수 | 47 34 117 |
X Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.41 |
| Td | 500 | °C TGA | ASTM D3850 | ||
| 밀도 | 2.7 | g/cm3 | ASTM D792 | ||
| 특정 열 | 0.97(0.231) | j/g/k (BTU/ib/OF) |
계산 | ||
| 구리 껍질 | 14.3 (2.5) | pli (N/mm) | 용매 플라트 후 | IPC-TM-650 2.4.8 | |
| 발화성 | V-0 | UL 94 | |||
| 납 없는 공정 호환성 | 네 | ||||
기계적 특성
RT/duroid 6006의 기계적 특성은 그 적용 가능성을 더욱 향상시킵니다.
영의 모듈: X 방향에서 627 MPa, Y 방향에서 517 MPa의 값으로 물질은 견고한 기계 강도를 제공합니다.
최후 스트레스: 20 MPa (X) 및 17 MPa (Y) 의 최후 스트레스 값은 상당한 기계적 부하에 견딜 수있는 능력을 나타냅니다.
열 확장 계수 (CTE): CTE 값은 47 ppm/°C (X), 34 ppm/°C (Y), 117 ppm/°C (Z) 이며, 다양한 온도에서 차원 안정성을 보장합니다.

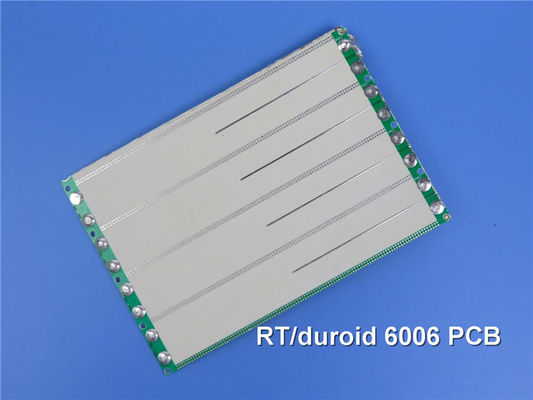

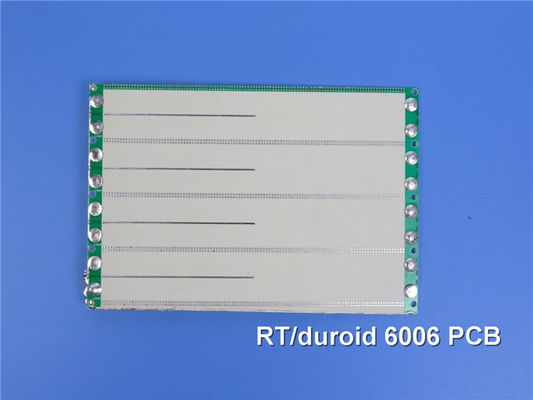

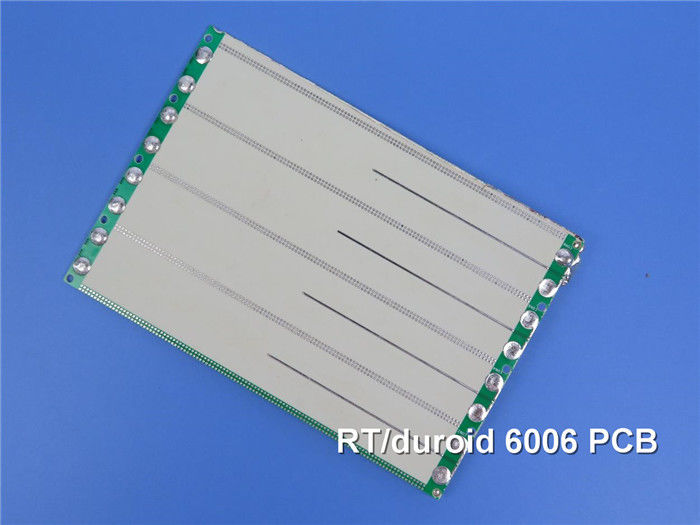

PCB 제작 및 사양
이 PCB는 잘 설계된 구조를 가지고 있습니다.
스택업: 2층 딱딱한 PCB
구리층 1: 35μm
RT 듀로이드 6006 코어 두께: 0.635 mm (25 mil)
구리층 2: 35μm
크기: 65.33mm x 59.89mm (±0.15mm)
완성된 두께: 0.7mm
표면 가공: 몰입 은, 용접성 향상 및 구리 층을 보호.
이 PCB는 최소 5/5m의 흔적 / 공간을 지원하고 최소 0.5mm의 구멍 크기를 지원하여 설계 및 제조에 유연성을 제공합니다.
RT/Duroid 6006 PCB의 장점
RT/Duroid 6006는 많은 장점을 제공합니다.
높은 변압력: 성능을 희생하지 않고 컴팩트한 디자인을 촉진합니다.
낮은 손실 특성: 높은 주파수 애플리케이션에 이상적입니다. 신뢰할 수있는 신호 전송을 보장합니다.
신뢰할 수 있는 플래티드 투어 홀: 다층 보드 디자인에서 연결성과 기계적 무결성을 향상시킵니다.
| PCB 재료: | 세라믹-PTFE 복합재료 |
| 명칭: | NT1기생물 |
| 다이렉트릭 상수: | 6.15 |
| 분산 요인 | 0.0027 10GHz |
| 계층 수: | 이면 PCB, 다층 PCB, 하이브리드 PCB |
| 구리 무게: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) |
| PCB 두께: | 10밀리 (0.254mm), 25밀리 (0.635mm), 50밀리 (1.27mm), 75밀리 (1.905mm), 100밀리 (2.54mm) |
| PCB 크기: | ≤400mm × 500mm |
| 용접 마스크: | 녹색, 검은색, 파란색, 노란색, 빨간색 등 |
| 표면 마감: | 맨 구리, HASL, ENIG, 몰입 은, 몰입 진, OSP, 순수한 금 접착 등 |
다양한 산업 분야에 적용
RT/duroid 6006 PCB의 다재다능성은 다음과 같은 다양한 응용 분야에 적합합니다.
패치 안테나: 무선 통신에서 컴팩트한 디자인에 적합합니다.
위성 통신 시스템: 우주 용 용에서 신뢰할 수 있는 신호 전송을 제공합니다.
전력 증폭기: RF 및 마이크로파 회로에서 성능을 향상시킵니다.
항공기 충돌 방지 시스템: 항공기 기술에서의 안전과 신뢰성에 중요합니다.
지상 레이더 경고 시스템: 방어 응용 프로그램에서 정확한 정보를 보장합니다.
품질 보장 및 표준
각 PCB는 IPC-Class-2 표준을 준수하기 위해 출하 전에 100% 전기 테스트를 포함하여 엄격한 테스트를 받습니다.품질에 대한 이 약속은 납품된 모든 단위가 최고 수준의 성능 기준을 충족하도록 보장합니다..
결론
RT/Duroid 6006 PCB는 PCB 기술에서 중요한 발전을 나타냅니다. 고주파 애플리케이션에서 비교할 수 없는 성능을 제공합니다.기계적 강도, 그리고 신뢰성 다양한 산업의 엔지니어와 디자이너를 위한 필수 선택입니다.그리고 효율성, 마이크로 웨이브 및 전자 회로 설계의 혁신을 위한 길을 열고 있습니다. RT/듀로이드 6006의 가능성을 탐구하고 새로운 높이로 당신의 디자인을 높여!
|
|
