RT/Duroid 6010.2LM PCB를 소개합니다. 전자기 및 마이크로파 회로 용도로 특별히 설계된 고성능 솔루션입니다.이 라미네이트는 높은 변압력을 가지고 있습니다., 이는 회로 크기를 크게 줄여야 하는 애플리케이션에 이상적입니다. 저손실 성능을 위해 설계되어 X 대역 및 그 이하의 작업에서 우수합니다.안정적이고 반복 가능한 회로 성능을 보장합니다..
RT/Duroid 6010.2LM란 무엇일까요?
RT/duroid 6010.2LM는 세라믹-PTFE 복합재로 구성된 정교한 라미네이트 재료입니다. 이 재료들은 고주파 애플리케이션의 엄격한 요구 사항을 충족하도록 설계되었습니다.전통적인 재료가 부족할 수 있는 경우높은 변압성 상수 및 낮은 손실 특성으로 이 라미네이트는 X-밴드 주파수 및 그 이하에서 작동하는 애플리케이션에 특히 적합합니다.
주요 특징
1높은 다이 일렉트릭 상수 (Dk):
RT/duroid 6010.2LM는 10GHz에서 10.2 ± 0.25의 Dk를 자랑합니다. 이 높은 변압압수는 회로 크기를 크게 줄여서 성능을 희생하지 않고 더 컴팩트한 디자인을 가능하게합니다..
2낮은 손실:
이 물질은 10GHz에서 분산 인수 0.0023로 신호 손실을 최소화하여 고주파 애플리케이션에 이상적입니다.이 특성 은 마이크로 웨브 통신 에서 신호 의 무결성 을 유지 하는 데 결정적 인 특성 이다.
3열 안정성:
라미네이트는 분해 온도 (Td) 는 500 °C이며, 가공 중에 높은 온도에 견딜 수 있다는 것을 나타냅니다.x 및 y 방향으로 24 ppm/°C, z 방향으로 47 ppm/°C의 낮은 열 확장 계수 (CTE) 와 결합, 다양한 환경 조건에서 안정적인 성능을 보장합니다.
4습기에 저항:
수분 흡수율은 0.01%에 불과하며 RT/duroid 6010.2LM는 수분 관련 전기 손실과 관련된 위험을 효과적으로 완화하여 회로의 신뢰성을 향상시킵니다.
5불화성 등급:
이 재료는 UL94에 따라 V-0 염화성 등급을 충족시켜 고위험 애플리케이션에서 안전성을 보장합니다.

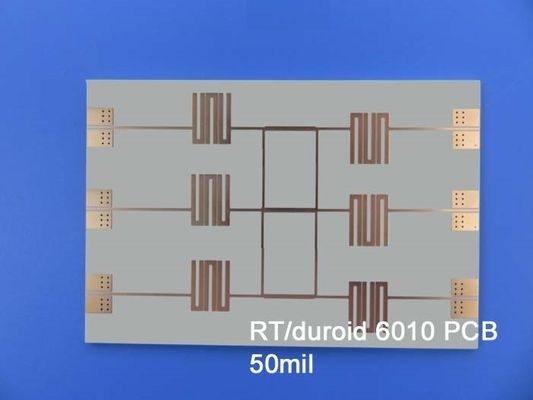

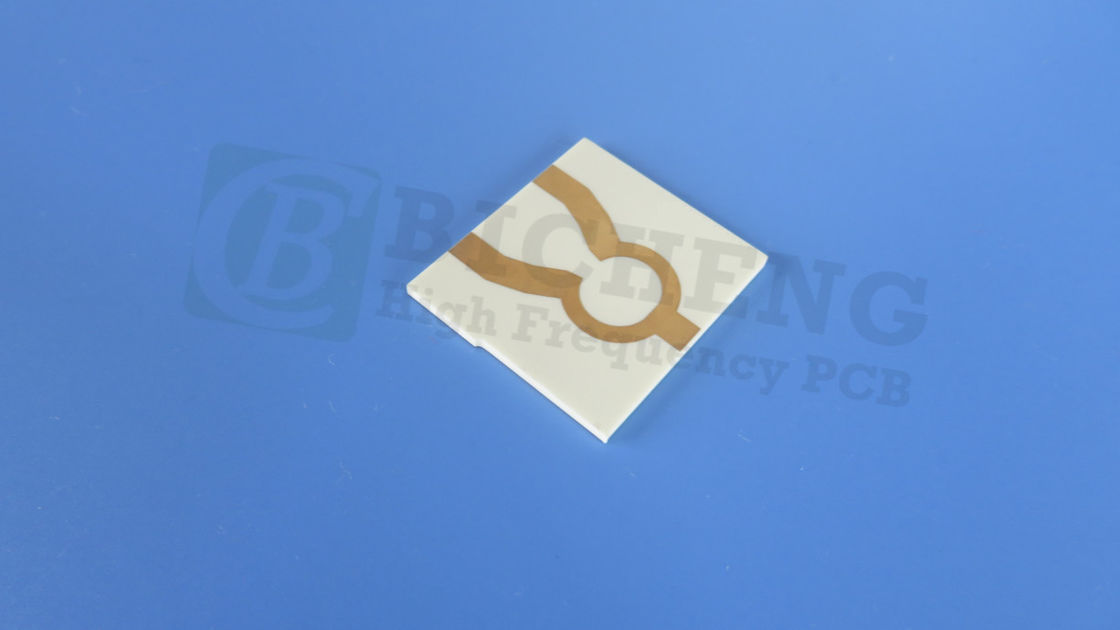

PCB 건설
| 재산 | NT2기능기능기능기능 | 방향 | 단위 | 조건 | 시험 방법 |
| 다이렉트릭 상수,ε 프로세스 | 100.2±0.25 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 클램프된 스트라이프라인 | |
| 다이렉트릭 상수,ε 설계 | 10.7 | Z | 8GHz에서 40GHz까지 | 차분 단계 길이의 방법 | |
| 분산 요인,tanδ | 0.0023 | Z | 10 GHz/A | IPC-TM-650 2.5.5.5 | |
| 열 계수 ε | -425 | Z | ppm/°C | -50°C~170°C | IPC-TM-650 2.5.5.5 |
| 부피 저항성 | 5 x 105 | 엠씨 | A | IPC 25.17.1 | |
| 표면 저항성 | 5 x 106 | 모흐 | A | IPC 25.17.1 | |
| 팽창성 특성 | ASTM D638 (0.1/분 팽창률) | ||||
| 영의 모듈 | 931 ((135) 559 ((81) | X Y | MPa ((kpsi) | A | |
| 극심 한 스트레스 | 17(2.4) 13(1.9) | X Y | MPa ((kpsi) | A | |
| 최후의 압력 | 9 ~ 15 7 ~ 14 | X Y | % | A | |
| 압축 성질 | ASTM D695 (0.05/분) 스트레인 속도 | ||||
| 영의 모듈 | 2144 (311) | Z | MPa ((kpsi) | A | |
| 극심 한 스트레스 | 47 (6.9) | Z | MPa ((kpsi) | A | |
| 최후의 압력 | 25 | Z | % | ||
| 플렉서럴 모듈 | 4364 (633) 3751 (544) | X | MPa ((kpsi) | A | ASTM D790 |
| 극심 한 스트레스 | 36 (5.2) 32 (4.4) | X Y | MPa ((kpsi) | A | |
| 부하 하에서의 변형 | 0.26 13 | Z Z | % | 24hr/50°C/7MPa 24hr/150°C/7MPa | ASTM D261 |
| 수분 흡수 | 0.01 | % | D48/50°C 0.050" (1.27mm) 두께 | IPC-TM-650 2.6.2.1 | |
| 열전도성 | 0.86 | W/m/k | 80°C | ASTM C518 | |
| 열 팽창 계수 | 24 24 47 |
X Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.41 |
| Td | 500 | °C TGA | ASTM D3850 | ||
| 밀도 | 3.1 | g/cm3 | ASTM D792 | ||
| 특정 열 | 1.00(0.239) | j/g/k (BTU/ib/OF) |
계산 | ||
| 구리 껍질 | 12.3 (2.1) | pli (N/mm) | 용매 플라트 후 | IPC-TM-650 2.4.8 | |
| 발화성 | V-0 | UL 94 | |||
| 납 없는 공정 호환성 | 네 | ||||
S태크업 디자인
이 PCB는 다음과 같은 2층 단단한 설계로 구성됩니다.
구리층 1: 35μm
원자재: 로저 RT/더로이드 6010.2LM, 크기는 0.254 mm (10 mil)
구리층 2: 35μm
차원 및 사양
판 크기는 46mm x 54,3mm, 허용 범위는 ± 0.15mm입니다.
최소 추적/공간: 4/4 밀리, 신호의 정확한 라우팅을 허용합니다.
최소 구멍 크기: 0.5mm, 다양한 부품 유형을 수용합니다.
완성된 보드 두께: 0.3 mm, 컴팩트 애플리케이션에 대한 보드 프로필을 최적화합니다.
완성 된 구리 무게: 1 온스 (1,4 밀리) 외부 층, 균형 전도성 및 열 분사.
표면 마감 및 품질 보장
표면 마감: 몰입 은, 우수한 용접성 및 산화 방지.
실크 스크린 및 솔더 마스크: 상단 실크 스크린은 흰색이고 상단 솔더 마스크는 녹색으로 구성 요소와 연결을 쉽게 식별 할 수 있습니다.아래쪽에는 실크 스크린이나 솔더 마스크가 없습니다., 비용과 복잡성을 줄입니다.
전기 테스트: 각 PCB는 배송 전에 100% 전기 테스트를 통해 모든 단위가 엄격한 품질 표준을 충족하는지 확인합니다.
RT/Duroid 6010.2LM PCB 사용의 장점
1회로 크기의 감소:
높은 변압기 상수는 더 작은 회로 디자인을 허용하여 더 컴팩트한 전자 장치를 가능하게합니다.
2향상된 성능:
낮은 손실 특성으로 인해 신호가 강하게 유지되며 추가 증폭기 또는 신호 조건화 필요성이 감소합니다.
3- 다층 보드의 신뢰성:
낮은 Z축 확장은 다층 응용 프로그램에서 필수적인 장착 된 구멍의 무결성을 지원합니다.
4환경적 요인에 대한 회복력:
낮은 수분 흡수와 높은 열 안정성은 다양한 운영 조건에서 견고한 성능을 제공합니다.
5제조의 일관성:
티그이전지 상수 및 두께에 대한 통제는 생산 라인 전체에서 반복 가능한 성능을 보장합니다.
| PCB 재료: | 세라믹-PTFE 복합재료 |
| 지정자: | NT2기능기능 |
| 다이렉트릭 상수: | 10.2 ±0.25 (처리) 10.7 (설계) |
| 계층 수: | 1층, 2층 |
| 구리 무게: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) |
| 다이렉트릭 두께: | 10mil (0.254mm), 25mil (0.635mm), 50mil (1.27mm), 75mil (1.90mm) |
| PCB 크기: | ≤400mm × 500mm |
| 용접 마스크: | 녹색, 검은색, 파란색, 노란색, 빨간색 등 |
| 표면 마감: | 바카라 구리, HASL, ENIG, 몰입 틴, 몰입 은, OSP. |
전형적 사용법
RT/duroid 6010.2LM PCB의 다재다능성은 다음과 같은 다양한 첨단 기술 응용 분야에서 사용 할 수 있습니다.
패치 안테나: 신호 전송을 위해 무선 통신 장치에 사용됩니다.
위성 통신 시스템: 우주 응용 프로그램에서 신뢰할 수있는 데이터 전송에 필수적입니다.
전력 증폭기: RF 애플리케이션에서 중요한 부품으로 신호에 필요한 증폭을 제공합니다.
항공기 충돌 방지 시스템: 효과적인 신호 처리 를 통해 항공의 안전성 증진에 필수적입니다.
지상 레이더 경보 시스템: 위협 탐지용 군사 및 국방 응용 프로그램에서 사용됩니다.
결론
RT/Duroid 6010.2LM PCB는 PCB 기술의 발전을 증명합니다.그리고 전자 설계의 소형화특징과 이점의 독특한 조합은 통신, 항공우주 및 국방 분야에서 혁신을 추구하는 엔지니어와 제조업체에게 이상적인 선택이됩니다.RT/Duroid 6010를 선택하면.2LM PCB, 당신은 우수한 기술에 투자할 뿐만 아니라 점점 더 경쟁적인 시장에서 전자 응용 프로그램의 성공을 보장합니다.
|
|
