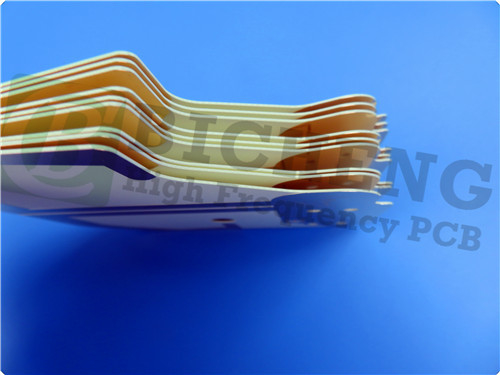

4층 RO3003 PCB 1OZ RF 고주파 회로판

고성능 인쇄회로판 (PCB) 의 수요가 계속 증가함에 따라 기술의 발전과 전자 장치의 복잡성이 증가함에 따라로저스 RO3003 고주파 PCB의 도입은 업계에서 중요한 한 획을 그었습니다.이 혁신적인 PCB는 상업용 마이크로 웨브 및 RF 애플리케이션을 위해 특별히 설계되었으며, 다양한 고급 용도로 이상적입니다.자동차용 레이더를 포함하여, 고급 운전자 보조 시스템 (ADAS) 및 5G 무선 인프라.

로저스 RO3003를 이해: 물질적 이점

로저스 RO3003 PCB는 세라믹으로 채워진 PTFE 복합재로 만들어졌으며, 전통적인 PCB 재료에 비해 많은 장점을 제공합니다.RO3003 라미네이트의 가장 뛰어난 특징 중 하나는 다양한 온도와 주파수에서 다이 일렉트릭 상수 (Dk) 의 우수한 안정성입니다.이 안정성은 PTFE 유리 재료와 함께 실내 온도 근처에서 종종 발생하는 Dk의 단계 변화를 제거하여 중요한 응용 프로그램에서 신뢰할 수있는 성능을 보장합니다.

주요 특징 및 사양

1다이렉트릭 상수:RO3003 PCB는 10 GHz와 23°C에서 3 ± 0.04의 Dk를 가지고 있습니다. 이 낮고 안정적인 Dk는 고주파 애플리케이션에서 신호 무결성을 유지하는 데 필수적입니다.

2분산 요인:10 GHz와 23°C에서 0.001의 분산 요인으로, RO3003는 신호 손실을 최소화하여 높은 효율과 낮은 전력 소모를 요구하는 응용 프로그램에 적합합니다.

3열 안정성:RO3003 라미네이트는 500°C 이상의 열분해 온도 (Td) 를 자랑하며 극한 열 조건에서도 신뢰할 수 있는 성능을 보장합니다.

4열전도:0.5 W/mK에서, RO3003의 열전도성은 효율적인 열 분비를 허용하며, 과열이 부품 고장으로 이어질 수 있는 고전력 애플리케이션에서 매우 중요합니다.

5흡수:수분 흡수율은 0.04%에 불과하며 RO3003 PCB는 다양한 환경 조건에서 그 특성을 유지하여 신뢰성을 더욱 향상시킵니다.

6열 확장 계수 (CTE):낮은 CTE 값 (X축: 17 ppm/°C, Y축: 16 ppm/°C, Z축: 25 ppm/°C) 은 PCB가 광범위한 온도 범위에서 차원 안정성을 유지하는 것을 보장합니다.다층 보드 설계에 중요한.

로저스 RO3003 PCB의 장점

1낮은 다이 일렉트릭 손실

RO3003 PCB의 낮은 다이 일렉트릭 손실은 77 GHz까지의 주파수에서 작동하는 응용 프로그램에서 효율적으로 작동 할 수 있습니다.이 능력은 첨단 통신 기술과 자동차 레이더 시스템에 특히 중요합니다., 고주파 신호는 최소한의 손상으로 전송되어야 합니다.

2우수한 기계적 특성

RO3003 PCB의 기계적 성질은 온도 변동에도 안정적이어서 신뢰할 수 있는 스트립라인 및 다층 보드 구조를 가능하게 합니다.이 신뢰성 은 정밀 한 전기 특성 을 요구하는 고밀도 설계 에 필수적 이다.

3균일 기계적 특성

RO3003는 다양한 다이렉트릭 상수에서 균일한 기계적 특성을 제공하여 다양한 재료를 포함하는 다층 보드 설계에 적합합니다.이 유연성 은 에포시 유리 와 다른 재료 를 결합 한 하이브리드 디자인 에 특히 유익 하다.

4. 안정적인 변압전압상

RO3003 PCB의 안정적인 변압성 상수는 온도와 주파수 범위에서 다양한 응용 프로그램에 이상적입니다.전압 조절 오시레이터이 안정성은 까다로운 환경에서 일관된 성능을 보장합니다.

5낮은 비행상 확장 계수

RO3003 PCB의 낮은 평면 내 팽창 계수는 구리와 일치 할 수 있습니다. 이는 신뢰할 수있는 표면 장착 조립체를 보장하는 데 중요합니다.이 특징은 온도 변화로 인한 기계적 스트레스 및 고장의 위험을 최소화합니다..

6경제적인 제조 과정

RO3003 PCB와 관련된 대용량 제조 프로세스는 경제적인 라미네이트 가격으로 이어지며 품질을 손상시키지 않고 대량 생산에 매력적인 옵션이됩니다.

PCB 제작 및 사양

로저스 RO3003 PCB는 최적의 성능을 위해 설계된 4층 단단한 스택업이 있습니다.

- 구리 층 1: 35 μm
- 로저스 RO3003: 60 밀리 (1.524 mm)
- 구리층 2: 35 μm
- Prepreg RO4450F: 4 밀리 (0.101 mm)
- 구리 층 3: 35 μm
- 로저 RO3003: 20 밀리 (0.508 mm)
- 구리 층 4: 35 μm

중요한 차원 및 사양

- 보드 크기: 190mm x 90mm
- 최소 추적/공간: 4/4 밀리
- 최소 구멍 크기: 0.4mm
- 완제판 두께: 2.4mm
- 완성 된 구리 무게: 1 온스 (1.4 밀리)
- 횡단 접착 두께: 20μm
- 표면 가공: 몰입 금
- 실크 스크린 색상: 상단 - 노란색, 하단 - 녹색
- 전기 테스트: 100% 전기 테스트 운송 전에

전형적 사용법

로저스 RO3003 PCB는 다재다능하며 다음과 같은 광범위한 응용 프로그램에 적합합니다.

- 자동차 레이더 애플리케이션: 차량에 첨단 운전자 보조 시스템 및 안전 기능을 지원합니다.


- 글로벌 위치 위성 안테나: 신뢰성 있는 신호 수신 및 전송을 보장합니다.


- 셀룰러 통신 시스템: 이동 통신 네트워크의 전력 증폭기 및 안테나에 이상적입니다.


- 무선 통신용 패치 안테나: 무선 시스템에서 효과적인 데이터 전송을 촉진합니다.


- 직접 방송 위성: 위성 통신을 위한 고품질 신호 전달을 보장합니다.


- 원격 계측기: 유틸리티 산업에서 효율적인 데이터 수집을 지원합니다.


- 전력 배후: 고전력 전자 시스템에 대한 강력한 지원을 제공합니다.

결론

로저스 RO3003 고주파 PCB는 RF 및 마이크로파 애플리케이션의 까다로운 요구 사항을 충족하도록 특별히 설계된 PCB 기술에서 중요한 발전을 나타냅니다.특유의 다이 일렉트릭 안정성, 낮은 손실 특성, 그리고 견고한 기계적 특성, RO3003 PCB는 광범위한 전자 장치의 성능을 향상시킬 준비가되어 있습니다.

로저 RO3003 PCB에 대한 자세한 정보 또는 귀하의 특정 프로젝트 요구 사항을 논의하려면 sales10@bichengpcb.com에서 판매 팀과 연락하십시오.우리는 당신이 당신의 프로젝트 목표를 달성하는 데 도움이되는 품질의 제품과 예외적인 지원을 제공하는 것을 약속합니다..
