| 모크: | 1PCS |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | Vacuum bags+Cartons |
| 배달 기간: | 8-9 working days |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS per month |

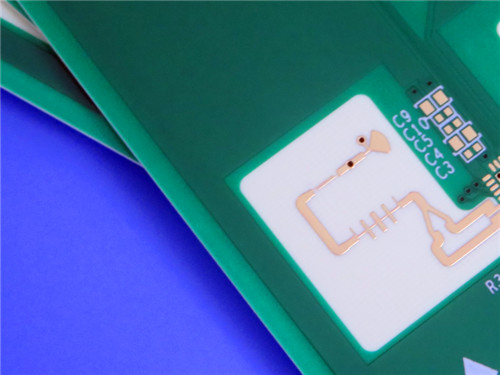

고주파와 높은 신뢰성 전자제품에 관해서, 당신의 디자인의 기초는 PCB에 있습니다. 우리의 4층 PCB는 로저스 RO4350B와 S1000-2M 재료로 만들어졌습니다.RF의 요구 사항을 충족하기 위해 정밀하게 설계되었습니다이 PCB는 상업용 항공사 광대역 안테나, 레이더 시스템, 또는 밀리미터파 기기를 개발하든열 안정성, 그리고 신뢰성.
기본 사양
레이어 수: 4
소재: RO4350B (위층) 및 S1000-2M (핵)
솔더 마스크: 녹색 (상단), 누적 (하단)
실크 스크린: 하얀색 (위쪽), 없는색 (아래쪽)
표면 마감: ENIG (전자 없는 니켈 몰입 금)
판 두께: 1.6mm
차원: 90mm x 95mm (±0.15mm)
추적/공간: 5mil / 4mil (최저)
구멍 크기: 0.35mm (최저)
표면: 20μm 두께
채우기/장막: 0.35mm 비아를 채우고 장막
임페던스 제어: 상층에 50Ω (5mil/9mil trace/gap)
가장자리 접착: 지정된 영역에 적용됩니다.
PCB 스택업
우리의 4층 PCB는 최적의 전기 및 열 성능을 보장하기 위해 정밀하게 제작되었습니다.
1층 (위쪽): 35μm 구리
RO4350B 라미네이트: 0.254mm (10mil)
2층 (내면): 35μm 구리
프리프레그 (1080 RC63%): 0.0644mm (2.5mil)
3층 (내면): 35μm 구리
S1000-2M 코어: 1.1mm (43mil)
층 4 (아래쪽): 35μm 구리
왜 RO4350B?
RO4350B는 RF 및 마이크로 웨브 애플리케이션에 대한 게임 변경자입니다.
일관성 Dk: 3.48 ±0.05 @ 10GHz/23°C
극저 손실: 0.0037 @ 10GHz/23°C의 분산 요인
극도의 열성 안정성: Tg>280°C (536°F)
낮은 CTE: 우수한 차원 안정성을 위해 구리와 일치합니다 (X/Y: 10/12 ppm/°C, Z: 32 ppm/°C)
최소 물 흡수: 습한 조건에서 신뢰할 수있는 성능을 위해 0.06%
열 전도성: 효율적인 열 분비를 위해 0.69 W/m/°K
UL 94 V-0 등급: 고전력 RF 설계에 이상적입니다.
| RO4350B 전형적 가치 | |||||
| 재산 | RO4350B | 방향 | 단위 | 조건 | 시험 방법 |
| 다이렉트릭 상수,ε 프로세스 | 30.48±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 클램프된 스트라이프라인 | |
| 다이렉트릭 상수,ε 설계 | 3.66 | Z | 8~40 GHz | 차분 단계 길이의 방법 | |
| 분산 요인,δ | 0.0037 0.0031 |
Z | 10 GHz/23°C 2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 | |
| 열 계수 ε | +50 | Z | ppm/°C | -50°C~150°C | IPC-TM-650 2.5.5.5 |
| 부피 저항성 | 1.2 x 1010 | MΩ.cm | COND A | IPC-TM-650 2.5.17.1 | |
| 표면 저항성 | 5.7 x 109 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
| 전기력 | 31.2 ((780) | Z | Kv/mm ((v/mil) | 0.51mm ((0.020") | IPC-TM-650 2.5.6.2 |
| 튼튼성 모듈 | 162,432) 14,153 ((2,053) |
X Y |
MPa (ksi) | NT1 국가 | ASTM D 638 |
| 팽창 강도 | 203(29.5) 130(18.9) |
X Y |
MPa (ksi) | NT1 국가 | ASTM D 638 |
| 굽기 힘 | 255 (37) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
| 차원 안정성 | <0.5 | X,Y | mm/m (밀리 / 인치) |
에치+E2/150°C 후에 | IPC-TM-650 2.4.39A |
| 열 팽창 계수 | 10 12 32 |
X Y Z |
ppm/°C | -55°C~288°C | IPC-TM-650 2.4.41 |
| Tg | >280 | °C TMA | A | IPC-TM-650 2.4.24.3 | |
| Td | 390 | °C TGA | ASTM D 3850 | ||
| 열전도성 | 0.69 | W/M/oK | 80°C | ASTM C518 | |
| 수분 흡수 | 0.06 | % | 48시간 침수 0.060" 샘플 온도 50°C |
ASTM D 570 | |
| 밀도 | 1.86 | gm/cm3 | 23°C | ASTM D 792 | |
| 구리 껍질 강도 | 0.88 (5.0) |
N/mm (PLI) |
용접 후 1 온스 EDC 포일 |
IPC-TM-650 2.4.8 | |
| 발화성 | (3) V-0 | UL 94 | |||
| 납 없는 공정 호환성 | 네 | ||||
왜 S1000-2M?
S1000-2M는 RO4350B를 그 강력한 기계적 및 열적 특성으로 보완합니다.
낮은 Z축 CTE: 구멍을 통해 신뢰성을 향상
높은 열 저항: 180°C의 Tg (DSC)
CAF 방지 성능: 고밀도 설계에서 장기적인 신뢰성을 보장합니다.
낮은 물 흡수: 어려운 환경에서 안정성을 유지
자외선 차단/AOI 호환성: 자동 광학 검사를 지원합니다.
품질 보장
우리는 최고 수준의 품질과 신뢰성을 충족하는 PCB를 공급하기 위해 최선을 다하고 있습니다.다양한 산업용 용도로 안정적인 성능을 보장합니다..
모든 구조물은 Gerber RS-274-X 형식으로 제공되며 생산 시스템과의 호환성을 보장합니다.모든 PCB는 기능을 확인하고 결함을 제거하기 위해 100% 전기 테스트를 받습니다..
글로벌 가용성으로, 우리는 높은 품질의 PCB를 세계 어느 곳에 있든 귀하의 위치로 배송할 준비가되어 있습니다. 귀하의 프로젝트가 요구하는 정확성과 신뢰성을 제공 할 수 있습니다.
이상적 인 응용
이 PCB는 다음과 같은 용도로 적합합니다.
상업용 항공용 광대역 안테나
마이크로 스트립 및 스트라이프라인 회로
밀리미터 파동 장치
레이더 및 안내 시스템
포인트에서 포인트까지의 디지털 라디오 안테나
왜 우리 를 선택 합니까?
최첨단 소재: RO4350B와 S1000-2M는 뛰어난 전기 및 열 성능을 제공합니다.
정밀 엔지니어링: 충전 및 가장자리 접착을 통해 임피던스 제어와 같은 기능은 신뢰성을 보장합니다.
글로벌 지원: 우리는 고품질 PCB를 전 세계로 배송하여 적시에 배송을 보장합니다.
입증된 신뢰성: IPC-클래스-2 표준을 준수하여 우리의 PCB는 가장 어려운 조건에 견딜 수 있도록 만들어졌습니다.
오늘 우리 와 연락 하십시오!
RF, 마이크로파 또는 고속 디지털 애플리케이션을 위한 고성능 PCB 솔루션을 찾고 있다면 이 4층 PCB는 답입니다.귀하의 요구 사항을 논의하거나 요금을 요청하기 위해 오늘 저희에게 연락하십시오..
|
|
