| PCB Material: | Rogers RO3003 Substrate - 5mil (0.127mm) | Layer Count: | 4-layer |
|---|---|---|---|
| PCB Thickness: | 1.64mm | Solder Mask: | No |
| Silkscreen: | No | Surface Finish: | Immersion Silver |
| 강조하다: | 1.6mm 실버 몰입 회로판,4층 실버 몰입 회로판,RO3003 PCB |
||
급속히 발전하는 고주파 전자계의 세계에서 신뢰성 있고 고성능 인쇄 회로 보드 (PCB) 의 수요는 그 어느 때보다 커졌습니다.우리는 첨단 RF 및 마이크로 웨브 애플리케이션의 요구를 충족하기 위해 맞춤형 최첨단 PCB 솔루션을 제공하는 데 전문.
왜 로저스 RO3003를 선택합니까?
로저스 RO3003 라미네이트는 광범위한 온도와 주파수에서 변압수 상수 (Dk) 에서 예외적인 안정성을 제공하기 위해 설계되었습니다. 전통적인 PTFE 유리 재료와 달리RO3003는 방온 근처의 Dk의 단계 변화를 제거합니다., 높은 주파수 애플리케이션을 위한 이상적인 선택으로:
자동차용 레이더 시스템 (77 GHz)
고급 운전자 보조 시스템 (ADAS)
5G 무선 인프라 (mmWave)
로저 RO3003의 주요 특징
다이렉트릭 상수 (Dk): 10 GHz/23°C에서 3.00 ± 0.04
분산 요인 (Df): 10 GHz/23°C에서 0.001
열전도: 0.5 W/mK
수분 흡수: 0.04%
열 분해 온도 (Td): > 500°C
열 확장 계수 (CTE):
X축: 17ppm/°C
Y축: 16ppm/°C
Z축: 25ppm/°C
| RO3003 전형적 가치 | |||||
| 재산 | RO3003 | 방향 | 단위 | 조건 | 시험 방법 |
| 다이렉트릭 상수,ε 프로세스 | 30.0±0.04 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 클램프된 스트라이프라인 | |
| 다이렉트릭 상수,ε 설계 | 3 | Z | 8GHz에서 40GHz까지 | 차분 단계 길이의 방법 | |
| 분산 요인,tanδ | 0.001 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
| 열 계수 ε | -3 | Z | ppm/°C | 10 GHz -50°C~150°C | IPC-TM-650 2.5.5.5 |
| 차원 안정성 | 0.06 0.07 |
X Y |
mm/m | COND A | IPC-TM-650 2.2.4 |
| 부피 저항성 | 107 | MΩ.cm | COND A | IPC 25.17.1 | |
| 표면 저항성 | 107 | MΩ | COND A | IPC 25.17.1 | |
| 튼튼성 모듈 | 930 823 |
X Y |
MPa | 23°C | ASTM D 638 |
| 수분 흡수 | 0.04 | % | D48/50 | IPC-TM-650 2.6.2.1 | |
| 특정 열 | 0.9 | j/g/k | 계산 | ||
| 열전도성 | 0.5 | W/M/K | 50°C | ASTM D 5470 | |
| 열 팽창 계수 (-55~288°C) |
17 16 25 |
X Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.4.1 |
| Td | 500 | °C TGA | ASTM D 3850 | ||
| 밀도 | 2.1 | gm/cm3 | 23°C | ASTM D 792 | |
| 구리 껍질 강도 | 12.7 | 내면 | 1온스, EDC 용접 후 떠 | IPC-TM 2.4.8 | |
| 발화성 | V-0 | UL 94 | |||
| 납 없는 공정 호환성 | 네 | ||||
RO3003 기반 PCB의 장점
낮은 다이 일렉트릭 손실: 최대 77 GHz의 애플리케이션에 이상적입니다. 최소 신호 손실과 우수한 성능을 보장합니다.
우수한 기계적 성질: 다양한 다이 일렉트릭 상수에서 균일한 기계적 특성을 가진 신뢰할 수있는 스트립 라인 및 다층 보드 구조.
안정적 다이전트릭 상수: 대역 통과 필터, 마이크로 스트립 패치 안테나 및 전압 제어 오시레이터에서 일관된 성능을 보장합니다.
낮은 플레인 확장 계수: 구리와 일치하여 신뢰할 수있는 표면 장착 조립 및 우수한 차원 안정성을 가능하게합니다.
비용 효율성: 대량 제조 프로세스는 RO3003 라미네이트를 고주파 애플리케이션에 경제적인 선택으로 만듭니다.
PCB 제작 세부 사항

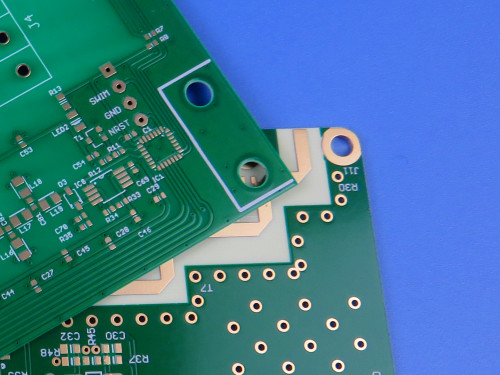

로저스 RO3003 기판으로 만든 4층 단단한 PCB는 고주파 성능을 위해 최적화되었습니다.
판 크기: 110.9 mm x 110.9 mm
레이어 스택업:
구리층 1: 35μm
로저스 RO3003 기판: 5 밀리 (0.127 mm)
구리층 2: 35μm
프리프레그: 4 밀리 (0.102 mm)
로저스 RO3003 기판: 50 밀리 (1.27 mm)
구리층 2: 35μm
완성된 판 두께: 1.64mm
표면 가공: 몰입 은
전기 테스트: 100% 배송 전에 테스트
전형적 사용법
로저스 RO3003 PCB는 다음과 같이 널리 사용됩니다.
자동차용 레이더 시스템
글로벌 포지셔닝 위성 (GPS) 안테나
셀룰러 통신 시스템 (전력 증폭기 및 안테나)
무선 통신용 패치 안테나
직방송 위성
케이블 시스템에서의 데이터 링크
원격 계측기
전력 배후 비행기
왜 우리와 파트너가 되세요?
비첸에서는 로저스 RO3003와 같은 첨단 재료를 최첨단 제조 공정과 결합하여 최고 수준의 산업 표준 (IPC-Class-2) 을 충족하는 PCB를 제공합니다.품질과 신뢰성에 대한 우리의 헌신은 당신의 고주파 애플리케이션이 최고의 성능을 보장합니다..
전 세계 사용 가능성
로저스 RO3003 PCB는 전 세계적으로 사용할 수 있습니다. 당신이 어디에 있든 최첨단 솔루션을 쉽게 사용할 수 있도록 말이죠.
오늘부터 시작 하십시오
당신의 RF 및 마이크로 웨브 응용 프로그램을 높일 준비가 되셨습니까? 요금을 요청하거나 구체적인 요구 사항을 논의하기 위해 오늘 저희에게 연락하십시오.우리의 로저 RO3003 PCB 솔루션으로 비교할 수 없는 성능을 달성하는 데 도움이 되십시오.
