| 모크: | 1pcs |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8~9 일 |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS / 월 |

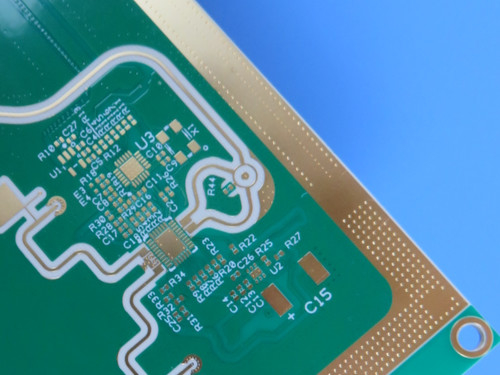

이 6층 하이브리드 PCB는 뛰어난 RF 성능과 신뢰성을 제공하기 위해 Rogers RO4003C 고주파 물질과 S1000-2M 기판을 결합합니다.마이크로파 및 밀리미터파 용도로 설계된, 이 보드는 견고한 2.0mm 두꺼운 구조와 1 온스 구리 층과 정확한 4/4 밀리 미터 흔적 / 공간 기능을 갖추고 있습니다.재료 조합은 비용 효율적인 제조성을 유지하면서 뛰어난 신호 무결성을 제공합니다..
최적의 성능을 위해 첨단 재료 스택업
이 보드는 6층으로 정밀하게 설계된 스택업을 사용합니다.
상단 및 하단 층: 우수한 RF 성능을 위해 RO4003C 라미네이트 (0.508mm)
핵심 층: S1000-2M 기판 (0.508mm) 을 사용하여 열 및 기계적 특성을 향상시킵니다.
프리프레그 레이어: 신뢰성 높은 간층 접착을 위해 1080 유리 (0.127mm)
RO4003C 라미네이트의 독특한 열 특성은 탁월한 신뢰성을 보장합니다.
CTE는 구리와 밀접하게 일치합니다 (X/Y: 11/14 ppm/°C)
낮은 Z축 CTE (46 ppm/°C) 는 열 사이클에서 접착 된 구멍의 무결성을 보장합니다.
초고 Tg (>280°C) 는 모든 처리 온도에서 안정성을 유지합니다.
PTFE 재료와 달리 특별한 구멍 처리가 필요하지 않습니다.
정밀 제조 및 품질 보장
엄격한 기준에 따라 제조된 이 PCB는 다음과 같은 특징을 가지고 있습니다.
좁은 차원 허용도 (356mm x 373mm 보드에서 ± 0.15mm)
신뢰성 높은 구멍 뚫린 비아 (0.35mm min, 20μm 접착)
탁월한 용접성을 위해 내구성있는 HASL 표면 마감
위층에 높은 콘트라스트가 있는 흰색 실크 스크린
상단 표면에 특징적인 파란색 용접 마스크
모든 보드는 출하 전에 100% 전기 테스트를 거쳐 IPC-Class-2 표준을 충족합니다.
기술 사양:
판 두께: 2.0mm
구리 무게: 1 온스 (35μm) 모든 층
미니 트레이스/스페이스: 4/4 밀리
분 구멍 크기: 0.35mm
접착: 20μm
표면 마감: HASL
솔더 마스크: 파란색 (위쪽만)
실크스크린: 흰색 (위쪽만)
고 주파수 애플리케이션에 이상적입니다:
항공 및 위성 통신 시스템
레이더 및 안내 시스템
5G 인프라와 포인트에서 포인트 라디오
마이크로파 및 밀리미터파 회로
고속 디지털 RF 시스템
전 세계 사용 가능성:
전 세계 배송에 사용할 수 있는 이 고성능 PCB는 최첨단 RF 및 마이크로파 솔루션을 개발하는 엔지니어들에게 완벽합니다.
로저스 RO4003C 및 S1000-2M 재료의 조합은 전기 성능, 열 관리 및 까다로운 애플리케이션에 대한 비용 효율성의 최적의 균형을 제공합니다.
|
|
