제품 상세 정보:
|
| PCB 재료: | RO4350B -0.254 mm (10mil), S1000-2m -0.254 mm (10mil) | 레이어 총수: | 6-레이어 |
|---|---|---|---|
| PCB 사이즈: | 76.5mm x 83mm = 1pcs, +/- 0.15mm | PCB 두께: | 1.5 밀리미터 |
| 구리 중량: | 1온스(1.4밀) 내부/외부 레이어 | 표면 마감: | 무전해 니켈 침지 금(ENIG) |
| 솔더 마스크: | 파란색 | 실크 스트린: | 하얀색 |
| 강조하다: | 6층 하이브리드 PCB,10mil RO4350B 하이브리드 PCB,1.5mm ENIG 하이브리드 PCB |
||

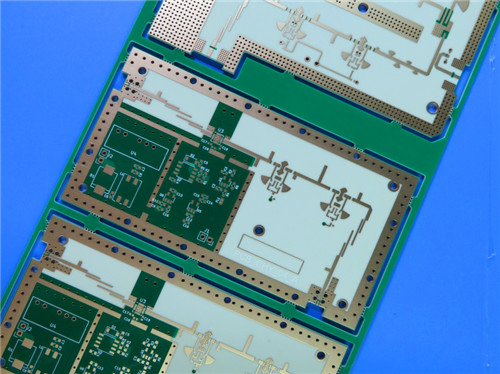

고성능 6층 딱딱한 PCB를 소개합니다.뛰어난 신뢰성과 성능을 보장합니다..
PCB 건설
이 6층 PCB는 RO4350B 및 S1000-2M 재료의 조합으로 세심하게 설계되었습니다. 보드의 크기는 76.5mm x 83mm이며 완성 두께는 1.5mm입니다.건설에는:
- 기본 재료: RO4350B, 우수한 전기 성능으로 알려져 있으며 S1000-2M, 열 관리와 신뢰성을 향상시킵니다.
- 레이어 구성: 스택업은 구리 및 prepreg 층을 번갈아 구성하여 최적의 신호 무결성과 열 안정성을 보장합니다.
주요 사양
- 최소 추적/공간: 4/4 밀리
- 최소 구멍 크기: 0.3mm
- 표면 마감: 전류 없는 니켈 몰입 금 (ENIG), 우수한 용접성과 부식 저항성을 제공합니다.
- 전기 테스트: 각 보드는 배송 전에 100% 전기 테스트를 통해 품질과 신뢰성을 보장합니다.
물질적 이점
RO4350B
RO4350B는 고성능 라미네이트로 에포시/유리의 제조 가능성과 세라믹 재료의 전기 성능을 결합합니다. 주요 특징은 다음과 같습니다.
- 다이 일렉트릭 상수 (Dk): 10GHz에서 약 3.48의 안정적인 값을 유지하며, 고주파 애플리케이션에 매우 중요합니다.
- 열 팽창 계수 (CTE): RO4350B의 CTE는 구리의 CTE와 밀접하게 일치하여 용접 및 작동 중에 최소한의 열 스트레스와 우수한 차원 안정성을 보장합니다.
- 높은 유리 전환 온도 (Tg): 280 °C (536 °F) 를 넘는 Tg로, RO4350B는 고온 환경에 적합하며 까다로운 응용 프로그램에 이상적입니다.
| RO4350B 전형적 가치 | |||||
| 재산 | RO4350B | 방향 | 단위 | 조건 | 시험 방법 |
| 다이렉트릭 상수,ε 프로세스 | 30.48±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 클램프된 스트라이프라인 | |
| 다이렉트릭 상수,ε 설계 | 3.66 | Z | 8~40 GHz | 차분 단계 길이의 방법 | |
| 분산 요인,δ | 0.0037 0.0031 |
Z | 10 GHz/23°C 2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 | |
| 열 계수 ε | +50 | Z | ppm/°C | -50°C~150°C | IPC-TM-650 2.5.5.5 |
| 부피 저항성 | 1.2 x 1010 | MΩ.cm | COND A | IPC-TM-650 2.5.17.1 | |
| 표면 저항성 | 5.7 x 109 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
| 전기력 | 31.2 ((780) | Z | Kv/mm ((v/mil) | 0.51mm ((0.020") | IPC-TM-650 2.5.6.2 |
| 튼튼성 모듈 | 162,432) 14,153 ((2,053) |
X Y |
MPa (ksi) | NT1 국가 | ASTM D 638 |
| 팽창 강도 | 203(29.5) 130(18.9) |
X Y |
MPa (ksi) | NT1 국가 | ASTM D 638 |
| 굽기 힘 | 255 (37) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
| 차원 안정성 | <0.5 | X,Y | mm/m (밀리 / 인치) |
에치+E2/150°C 후에 | IPC-TM-650 2.4.39A |
| 열 팽창 계수 | 10 12 32 |
X Y Z |
ppm/°C | -55°C~288°C | IPC-TM-650 2.4.41 |
| Tg | >280 | °C TMA | A | IPC-TM-650 2.4.24.3 | |
| Td | 390 | °C TGA | ASTM D 3850 | ||
| 열전도성 | 0.69 | W/M/oK | 80°C | ASTM C518 | |
| 수분 흡수 | 0.06 | % | 48시간 침수 0.060" 샘플 온도 50°C |
ASTM D 570 | |
| 밀도 | 1.86 | gm/cm3 | 23°C | ASTM D 792 | |
| 구리 껍질 강도 | 0.88 (5.0) |
N/mm (PLI) |
용접 후 1 온스 EDC 포일 |
IPC-TM-650 2.4.8 | |
| 발화성 | (3) V-0 | UL 94 | |||
| 납 없는 공정 호환성 | 네 | ||||
S1000-2M
S1000-2M는 RO4350B를 보완하여 다음과 같이 제공합니다.
- Z축 하부 CTE: 이 특징은 특히 열 사이클 상황에서는 가루 된 구멍의 신뢰성을 향상시킵니다.
- 납 없는 호환성: S1000-2M은 환경 친화적 인 제조 프로세스를 지원하여 현대적인 준수 표준에 적합합니다.
- 우수한 기계 가공성: 이 재료는 신뢰성을 손상시키지 않고 복잡한 디자인을 허용합니다.
신청서
탄탄한 사양과 재료 장점으로 인해 이 6층 딱딱한 PCB는 다음과 같은 다양한 응용 분야에 이상적으로 적합합니다.
- 상업 항공 광대역 안테나: 항공 환경에서 신뢰할 수있는 연결을 제공합니다.
- 마이크로 스트립 및 스트라이프 라인 회로: 신호 무결성이 가장 중요한 RF 및 마이크로 웨브 애플리케이션에 필수적입니다.
- 레이더 시스템: 높은 정확도로 복잡한 레이더 기술을 지원합니다.
- 안내 시스템: 탐사 및 제어 시스템의 정확하고 신뢰할 수있는 성능을 보장합니다.
- 포인트-투-포인트 디지털 라디오 안테나**: 고속 데이터 전송을 촉진합니다.
준수 및 품질 보장
우리의 PCB는 IPC-Class-2 표준을 충족하여 고품질의 제조법을 보장합니다.산업 표준을 충족하거나 초과하는 제품을 공급할 수 있도록.
또한, 전 세계 PCB의 사용 가능성은 전 세계 고객들이 이 최첨단 기술에 접근할 수 있다는 것을 의미합니다.여러분의 프로젝트가 최고의 재료와 제조 공정을 활용할 수 있도록 보장합니다..
결론
결론적으로, 우리의 새로 선보인 6층 딱딱한 PCB는 RO4350B와 S1000-2M로 만들어졌습니다.그리고 다양한 응용 프로그램, 이 PCB는 현대 전자제품의 복잡한 요구를 충족하도록 설계되었습니다.
항공우주, 통신, 또는 첨단 소비자 전자제품에 참여하든, 우리의 6층 PCB를 선택하면 신뢰성, 효율성, 성능을 가진 디자인을 강화 할 것입니다.우리의 PCB가 다음 단계로 당신의 프로젝트를 높일 수 있는지에 대해 더 많은 것을 배우기 위해 오늘 저희에게 연락하십시오..
