4층 하이브리드 PCB 10밀리 RO4350B 및 높은 Tg FR-4 물질

4층 하이브리드 PCB 10밀리 RO4350B 및 높은 Tg FR-4 물질

모크: 1pcs
가격: USD9.99-99.99/PCS
표준 포장: 진공 bags+Cartons
배달 기간: 8~9 일
지불 방법: T/T
공급 능력: 5000PCS / 월
자세한 정보
원래 장소
중국
브랜드 이름
Bicheng
인증
UL, ISO9001, IATF16949
PCB 재료:
RO4350B -0.254 mm (10mil), S1000-2m -0.8 mm (31.5mil)
레이어 총수:
4 층
PCB 두께:
1.5 밀리미터
PCB 사이즈:
173mm x 85.3mm = 1PCS, +/- 0.15mm
구리 중량:
1온스(1.4밀) 내부/외부 레이어
표면 마감:
전기 전기 Nickle Immersion Gold (enig)
강조하다:

4층 하이브리드 PCB

,

높은 Tg FR-4 하이브리드 PCB

,

10 밀리리터 하이브리드 PCB

제품 설명

현대 전자 애플리케이션의 요구사항을 충족시키기 위해 첨단 소재로 정밀하게 설계된 고성능 4층 PCB를 소개합니다.이 PCB는 RO4350B와 S1000-2M의 견고성을 결합합니다., 다양한 환경에서 뛰어난 신뢰성과 성능을 보장합니다.



재료 구성

이 PCB는 RO4350B와 S1000-2M 재료를 결합한 독특한 구조를 갖추고 있습니다.



- RO4350B:이 물질은 고주파 성능과 안정성으로 유명합니다. 10GHz에서 3.48 ± 0.05의 변전수 (Dk) 를 제공하는 유리로 강화 된 탄화수소 / 세라믹 라미네이트입니다.,최소 신호 손실을 보장합니다. 구리와 거의 일치하는 열 확장 계수 (CTE) 로 다층 설계에 매우 중요한 우수한 차원 안정성을 보장합니다.


RO4350B 전형적 가치
재산 RO4350B 방향 단위 조건 시험 방법
다이렉트릭 상수,ε 프로세스 30.48±0.05 Z   10 GHz/23°C IPC-TM-650 2.5.5.5 클램프된 스트라이프라인
다이렉트릭 상수,ε 설계 3.66 Z   8~40 GHz 차분 단계 길이의 방법
분산 요인,δ 0.0037
0.0031
Z   10 GHz/23°C
2.5 GHz/23°C
IPC-TM-650 2.5.5.5
열 계수 ε +50 Z ppm/°C -50°C~150°C IPC-TM-650 2.5.5.5
부피 저항성 1.2 x 1010   MΩ.cm COND A IPC-TM-650 2.5.17.1
표면 저항성 5.7 x 109   COND A IPC-TM-650 2.5.17.1
전기력 31.2 ((780) Z Kv/mm ((v/mil) 0.51mm ((0.020") IPC-TM-650 2.5.6.2
튼튼성 모듈 162,432)
14,153 ((2,053)
X
Y
MPa (ksi) NT1 국가 ASTM D 638
팽창 강도 203(29.5)
130(18.9)
X
Y
MPa (ksi) NT1 국가 ASTM D 638
굽기 힘 255
(37)
  MPa
(kpsi)
  IPC-TM-650 2.4.4
차원 안정성 <0.5 X,Y mm/m
(밀리 / 인치)
에치+E2/150°C 후에 IPC-TM-650 2.4.39A
열 팽창 계수 10
12
32
X
Y
Z
ppm/°C -55°C~288°C IPC-TM-650 2.4.41
Tg >280   °C TMA A IPC-TM-650 2.4.24.3
Td 390   °C TGA   ASTM D 3850
열전도성 0.69   W/M/oK 80°C ASTM C518
수분 흡수 0.06   % 48시간 침수 0.060"
샘플 온도 50°C
ASTM D 570
밀도 1.86   gm/cm3 23°C ASTM D 792
구리 껍질 강도 0.88
(5.0)
  N/mm
(PLI)
용접 후 1 온스
EDC 포일
IPC-TM-650 2.4.8
발화성 (3) V-0       UL 94
납 없는 공정 호환성


- S1000-2M:이 재료는 기계적 견고성 및 열 저항을 향상시키고 180 ° C의 Tg를 자랑합니다.고 주파수 및 고 전력 애플리케이션에 이상적입니다..



계층 구조

PCB는 4개의 층으로 구성되어 있으며 각 층은 최적의 성능을 위해 세심하게 설계되었습니다.



구리_층_1 - 35μm
RO4350B - 0.254mm (10mil)
구리_층_2 - 35μm
프리프레그 - 1080 RC63% +7628 (43%) -0.254mm (10mil)
구리_층_3 - 35μm
S1000-2M - 0.8mm (31.5mil)
구리_층_4 - 35μm


이 스택업은 효율적인 열 분산과 신호 무결성을 가능하게 합니다. 현대 전자 기기에 있어서 매우 중요합니다.



차원 및 사양

- 보드 크기: 173mm x 85.3mm (± 0.15mm)
- 완성된 판 두께: 1.5mm
- 최소 추적/공간: 4/6 밀리
- 최소 구멍 크기: 0.20mm
- 횡단 접착 두께: 20μm
- 표면 마감: 전자기 없는 니켈 몰입 금 (ENIG)



각 보드는 100% 전기 테스트를 당해 배송 전에 모든 유닛이 최고 품질 기준을 충족하는지 확인합니다.

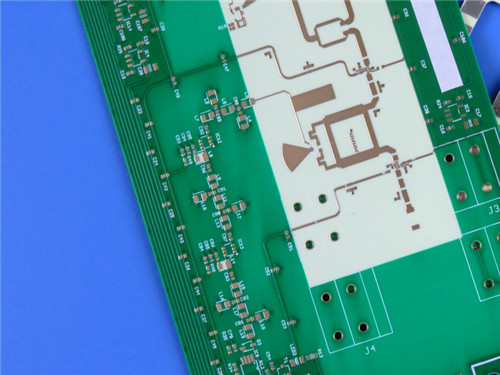

4층 하이브리드 PCB 10밀리 RO4350B 및 높은 Tg FR-4 물질 0



성능 특성



전기 성능

우리의 PCB의 전기 성능은 RO4350B와 S1000-2M의 특성으로 인해 예외적입니다. 주요 성능 메트릭은 다음과 같습니다.



- 분산 요인: 0.0037 10GHz에서 신호 손실이 낮다는 것을 나타냅니다.


- 열전도: 0.69W/m/°K, 효율적인 열 관리에 도움이 됩니다.


- 높은 Tg 값: 280 °C 이상, PCB가 성능을 손상시키지 않고 고온 환경에 견딜 수 있습니다.



기계적 안정성

우리의 PCB의 견고한 구조는 다양한 응용 분야에 대한 기계적 안정성을 보장합니다. 재료의 열 특성은 심각한 열 충격 환경에서도 신뢰성을 제공합니다.항공우주 및 군사 시스템과 같은 까다로운 애플리케이션에 적합하도록.



품질 보장

품질은 PCB 제조에서 가장 중요합니다. 우리의 PCB는 IPC-Class-2 표준을 준수하여 신뢰성과 성능에 대한 산업 요구 사항을 충족하도록합니다.각 PCB와 함께 제공되는 Gerber RS-274-X 그림은 정확한 제조 및 설계 검증을 허용, 오류를 최소화하고 원활한 생산 과정을 보장합니다.



신청서

이 하이브리드 PCB는 다양한 용도로 적합합니다.



- 상업용 항공용 광대역 안테나: 고주파 성능은 신뢰할 수 있는 통신을 보장합니다.



- 마이크로 스트립 및 스트라이프 라인 회로: RF 및 마이크로 웨브 애플리케이션에 적합합니다.



- 레이더 시스템: 특별한 신호 무결성 탐지 능력을 향상시킵니다.



- 안내 시스템: 항법 및 표적에 필수적인 신뢰성 성능.



- 포인트에서 포인트 디지털 라디오 안테나: 데이터의 효율적인 전송 및 수신.



결론

탁월한 성능 측정, 엄격한 품질 관리 및 광범위한 적용 가능성으로, 이 PCB는 귀하의 프로젝트를 향상시키고 업계에서 혁신을 촉진하도록 설계되었습니다.만약 당신이 통신에 관여하고 있다면, 항공우주, 또는 모든 첨단 기술 분야에, 우리의 PCB는 신뢰성과 성능을 제공 귀하의 성공에 필수적입니다.



더 자세한 사항이나 주문을 위해 저희 판매팀에 문의하세요. 우리는 여러분의 디자인을 다음 단계로 끌어올리는 데 도움을 줄 것입니다.



4층 하이브리드 PCB 10밀리 RO4350B 및 높은 Tg FR-4 물질 1
