RO4350B PCB 6-레이어 1.8mm 두께 ENIG 마감 블라인드 비아

RO4350B PCB 6-레이어 1.8mm 두께 ENIG 마감 블라인드 비아

모크: 1pcs
가격: USD9.99-99.99/PCS
표준 포장: 진공 bags+Cartons
배달 기간: 8~9 일
지불 방법: T/T
공급 능력: 5000PCS / 월
자세한 정보
원래 장소
중국
브랜드 이름
Bicheng
인증
UL, ISO9001, IATF16949
PCB 재료:
Ogers RO4350B 코어 -0.254 mm (10mil)
레이어 총수:
6 층
PCB 두께:
1.8 밀리미터
PCB 사이즈:
98.5 mm x 68 mm = 1pcs, +/- 0.15mm
구리 중량:
1oz (1.4 밀) 내부 층 / 외부 층
표면 마감:
침지 금
강조하다:

1.8mm PCB

,

enig 마무리 PCB

,

6층 PCB

제품 설명

RO4350B에서 전문적으로 제작된 고성능 6층 RF PCB를 소개합니다.이 PCB는 우수한 전기 성능과 신뢰성을 요구하는 응용 프로그램에 설계되었습니다, 그것은 다양한 첨단 전자 장치에 대한 훌륭한 선택입니다.



재료 구성

1RO4350B 코어:
- 이 독점적 인 재료는 탄화수소 및 세라믹 복합재료와 결합 된 섬유 유리 강화가 있습니다.그것은 전통적인 PTFE 재료에 비해 제조 프로세스를 단순화하면서 우수한 전기 성능을 제공합니다.주요 특징은 다음과 같습니다.



- 다이 일렉트릭 상수: DK 3.48 ± 0.05 10GHz/23°C
- 분산 요인: 10GHz/23°C에서 0.0037
- 열전도: 0.69W/m/°K
- 높은 Tg 값: > 280 °C, 높은 온도 응용 프로그램에 적합
- 낮은 수분 흡수: 0.06%



2- RO4450F 채권:
- 이 결합층은 다층 구조와 호환성을 위해 설계되어 PCB의 전체 구조적 무결성을 향상시킵니다.



- 다이 일렉트릭 상수: DK 3.52 ± 0.05 10GHz/23°C
- 분산 요인: 0.004 10GHz/23°C
- 열전도: 0.65W/m/°K

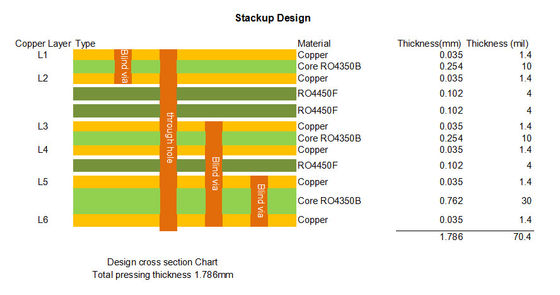

RO4350B PCB 6-레이어 1.8mm 두께 ENIG 마감 블라인드 비아 0



세부 사양

- 층 수: 6 층
- 보드 크기: 98.5mm x 68mm (± 0.15mm)
- 최소 추적/공간: 4/6 밀리
- 최소 구멍 크기: 0.3mm
- 블라인드 비아: L1-L2, L3-L6, L5-L6 (기계 드릴)
- 마감판 두께: 1.8mm
- 완성 된 구리 무게: 1 온스 (1.4 밀리) 내면 및 외부 층 모두
- 횡단 접착 두께: 20μm
- 표면 가공: 몰입 금
- 실크 스크린: 하얀색 (위와 아래)
- 솔더 마스크: 녹색 (위와 아래)
- 품질 보장: 100% 전력 테스트



예술 작품 과 표준

- 제공된 그림의 종류: Gerber RS-274-X


- 품질 표준: IPC-클래스-2


- 사용 가능성: 전 세계



RO4350B 전형적 가치
재산 RO4350B 방향 단위 조건 시험 방법
다이렉트릭 상수,ε 프로세스 30.48±0.05 Z   10 GHz/23°C IPC-TM-650 2.5.5.5 클램프된 스트라이프라인
다이렉트릭 상수,ε 설계 3.66 Z   8~40 GHz 차분 단계 길이의 방법
분산 요인,δ 0.0037
0.0031
Z   10 GHz/23°C
2.5 GHz/23°C
IPC-TM-650 2.5.5.5
열 계수 ε +50 Z ppm/°C -50°C~150°C IPC-TM-650 2.5.5.5
부피 저항성 1.2 x 1010   MΩ.cm COND A IPC-TM-650 2.5.17.1
표면 저항성 5.7 x 109   COND A IPC-TM-650 2.5.17.1
전기력 31.2 ((780) Z Kv/mm ((v/mil) 0.51mm ((0.020") IPC-TM-650 2.5.6.2
튼튼성 모듈 162,432)
14,153 ((2,053)
X
Y
MPa (ksi) NT1 국가 ASTM D 638
팽창 강도 203(29.5)
130(18.9)
X
Y
MPa (ksi) NT1 국가 ASTM D 638
굽기 힘 255
(37)
  MPa
(kpsi)
  IPC-TM-650 2.4.4
차원 안정성 <0.5 X,Y mm/m
(밀리 / 인치)
에치+E2/150°C 후에 IPC-TM-650 2.4.39A
열 팽창 계수 10
12
32
X
Y
Z
ppm/°C -55°C~288°C IPC-TM-650 2.4.41
Tg >280   °C TMA A IPC-TM-650 2.4.24.3
Td 390   °C TGA   ASTM D 3850
열전도성 0.69   W/M/oK 80°C ASTM C518
수분 흡수 0.06   % 48시간 침수 0.060"
샘플 온도 50°C
ASTM D 570
밀도 1.86   gm/cm3 23°C ASTM D 792
구리 껍질 강도 0.88
(5.0)
  N/mm
(PLI)
용접 후 1 온스
EDC 포일
IPC-TM-650 2.4.8
발화성 (3) V-0       UL 94
납 없는 공정 호환성



장점

1- 뛰어난 전기 성능

RO4350B 및 RO4450F 재료의 독특한 조합은 최소한의 신호 손실과 우수한 신호 무결성을 보장하며,이 PCB를 고주파 애플리케이션에 이상적으로 만듭니다.다이 일렉트릭 상수에 대한 정확한 제어 효과적 인 임피던스 매칭을 허용, RF 설계에 필수적입니다.



2. 향상 된 열 관리

높은 Tg 값과 소형 열 팽창 계수 (CTE) 는 PCB가 고전력 작업과 관련된 열 스트레스에 견딜 수 있습니다.효율적인 열전도 보조기, 까다로운 조건에서 신뢰성을 촉진합니다.



3가시화 된 제조 과정

RO4450F 결합 플레이는 전통적인 FR-4 제조 공정과 호환되며 생산을 단순화하고 비용을 절감합니다. 이 PCB는 전문적인 처리가 필요하지 않습니다.높은 품질을 보장하면서 생산을 더 쉽게 만드는.



4디자인의 다양성

하이브리드 구조는 재료 사용의 유연성을 제공하여 엔지니어들이 비용 효율성을 유지하면서 PCB의 특정 섹션에 대한 성능을 최적화 할 수 있습니다.이 적응력 은 성능 을 손상 시키지 않고 복잡 한 회로 의 설계 를 용이 하게 한다.



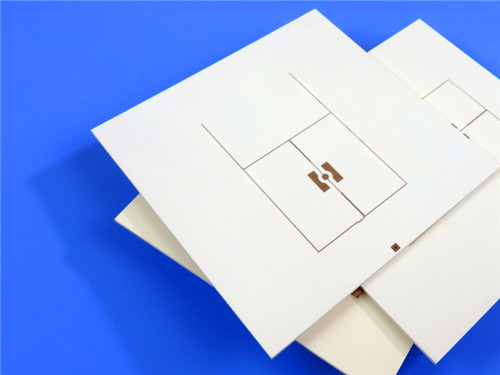

RO4350B PCB 6-레이어 1.8mm 두께 ENIG 마감 블라인드 비아 1



전형적 사용법

이 PCB는 다음과 같은 다양한 첨단 기술 애플리케이션에 이상적으로 적합합니다.



- 셀룰러 베이스 스테이션 안테나와 전력 증폭기: 이동 통신망에 대한 신뢰할 수 있는 통신을 보장합니다.



- RF 식별 태그: 다양한 분야에서 효율적인 추적 및 식별을 가능하게합니다.



- 자동차 레이더와 센서: 차량의 안전 및 내비게이션 시스템을 향상시킵니다.



- 직방송 위성을 위한 LNB: 위성 통신을 위한 고품질 신호 수신을 제공한다.



결론

이 다층 PCB는 첨단 전자 애플리케이션을 위한 신뢰성 있고 고성능 솔루션이 필요한 엔지니어와 제조업체들에게 최고의 선택입니다.효율적인 열 관리이 PCB는 현대 기술의 엄격한 요구에 부응할 수 있습니다.



더 자세한 사항 또는 귀하의 특정 요구 사항을 논의하려면 판매 팀에 문의하십시오.우리의 최첨단 RF PCB 솔루션의 잠재력을 발견하고 전자 디자인을 다음 단계로 끌어 올립니다.!
