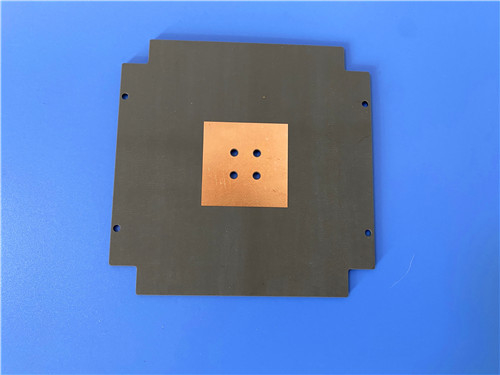

F4BTMS1000 2층 PCB는 항공우주, 마이크로파 및 RF 기술 분야의 응용 분야에 특별히 설계된 최첨단 솔루션으로 돋보입니다.
PCB 구조 및 사양
재료 구성
이 PCB는 고품질 F4BTMS1000 재료로 제작되었으며, 폴리테트라플루오로에틸렌 수지를 상당량의 세라믹 및 초박형 유리 섬유와 결합한 고급 배합입니다. 이 혁신적인 재료 구성은 PCB의 유전 특성, 열 안정성 및 전반적인 성능을 크게 향상시킵니다.
기술 사양
- 레이어 수: 2 레이어
- 보드 치수: 349mm x 361mm (±0.15mm)
- 최소 트레이스/간격: 8/7 mils
- 최소 홀 크기: 0.3mm
- 완성된 보드 두께: 2.0mm
- 완성된 구리 무게: 외부 레이어에 1oz (1.4 mils)
- 비아 도금 두께: 20 μm
- 표면 마감: 무전해 금
- 전기 테스트: 출하 전 100% 전기 테스트
PCB 스택업
이 PCB의 스택업은 다음과 같습니다.
- 구리 레이어 1: 35 μm
- F4BTMS1000 코어: 1.905 mm (75 mils)
- 구리 레이어 2: 35 μm
이 구조는 최적의 전도성과 열 관리를 가능하게 하여 고주파 응용 분야에 적합합니다.
성능 장점
향상된 유전 특성
F4BTMS1000은 10GHz에서 10.2의 유전 상수(Dk)와 10GHz에서 0.0020의 낮은 손실 계수를 자랑합니다. 이 성능은 신호 손실을 최소화하여 신호 무결성을 유지하는 것이 중요한 마이크로파 및 RF 응용 분야에 이상적인 PCB를 만듭니다.
열 안정성 및 전도성
0.81 W/mk의 열 전도율과 낮은 열팽창 계수를 갖춘 F4BTMS1000은 효과적으로 열을 관리합니다. 이는 온도 변동이 발생하는 환경에서 일관된 성능과 신뢰성을 보장하는 데 중요합니다.
내습성
0.03%의 낮은 수분 흡수율은 PCB의 내구성을 향상시켜 습도와 습기가 성능을 저하시킬 수 있는 가혹한 환경에서 사용하기에 적합합니다.
엄격한 품질 표준
IPC-Class-2 표준에 따라 제조된 F4BTMS1000 PCB는 높은 신뢰성과 품질을 보장합니다. 각 보드는 출하 전에 철저한 100% 전기 테스트를 거쳐 모든 장치가 엄격한 성능 사양을 충족하는지 확인합니다.
| PCB 재료: | PTFE, 초박형 및 초미세 유리 섬유, 세라믹. | ||
| 지정 (F4BTMS ) | F4BTMS | DK (10GHz) | DF (10 GHz) |
| F4BTMS220 | 2.2±0.02 | 0.0009 | |
| F4BTMS233 | 2.33±0.03 | 0.0010 | |
| F4BTMS255 | 2.55±0.04 | 0.0012 | |
| F4BTMS265 | 2.65±0.04 | 0.0012 | |
| F4BTMS294 | 2.94±0.04 | 0.0012 | |
| F4BTMS300 | 3.0±0.04 | 0.0013 | |
| F4BTMS350 | 3.5±0.05 | 0.0016 | |
| F4BTMS430 | 4.3±0.09 | 0.0015 | |
| F4BTMS450 | 4.5±0.09 | 0.0015 | |
| F4BTMS615 | 6.15±0.12 | 0.0020 | |
| F4BTMS1000 | 10.2±0.2 | 0.0020 | |
| 레이어 수: | 단면, 양면 PCB, 다층 PCB, 하이브리드 PCB | ||
| 구리 무게: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) | ||
| 유전체 두께 | 0.09mm (3.5mil), 0.127mm (5mil), 0.254mm(10mil),0.508mm(20mil), 0.635mm(25mil), 0.762mm(30mil), 0.787mm(31mil), 1.016mm(40mil), 1.27mm(50mil), 1.5mm(59mil), 1.524mm(60mil), 1.575mm(62mil), 2.03mm(80mil), 2.54mm(100mil), 3.175mm(125mil), 4.6mm(160mil), 5.08mm(200mil), 6.35mm(250mil) | ||
| PCB 크기: | ≤400mm X 500mm | ||
| 솔더 마스크: | 녹색, 검정색, 파란색, 노란색, 빨간색 등 | ||
| 표면 마감: | 무구리, HASL, ENIG, 무전해 은, 무전해 주석, OSP, 순금, ENEPIG 등.. | ||
응용 분야
F4BTMS1000 PCB는 다재다능하며 다음과 같은 다양한 고급 응용 분야에서 사용할 수 있습니다.
- 항공우주 장비: 극한 조건에서 높은 신뢰성과 성능이 필요한 시스템에 이상적입니다.
- 마이크로파 및 RF 기술: 신호 무결성이 중요한 응용 분야에 적합합니다.
- 군용 레이더 시스템: 방위 응용 분야의 까다로운 사양을 충족하도록 설계되었습니다.
- 위상 배열 안테나: 고급 통신 및 레이더 시스템에 적합합니다.
결론
F4BTMS1000 PCB는 우수한 재료와 구조를 엄격한 품질 표준과 결합하여 PCB 기술의 중요한 발전을 나타냅니다. 뛰어난 전기적 및 열적 특성으로 인해 항공우주, 군사 및 고주파 산업 전문가에게 매력적인 옵션입니다. 최첨단 통신 시스템을 설계하든 항공우주 장비를 설계하든 F4BTMS1000은 가장 까다로운 요구 사항을 충족하도록 설계되었습니다.
|
|
