| 모크: | 1PCS |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | Vacuum bags+Cartons |
| 배달 기간: | 8-9 working days |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS per month |

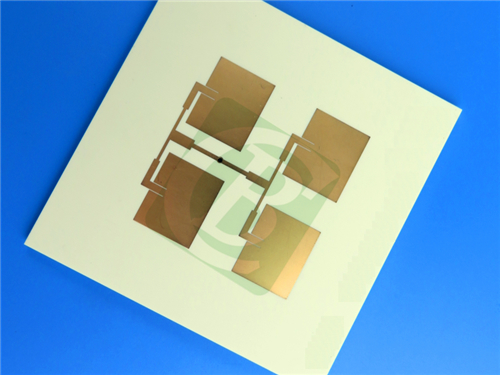

이 고급 6층 딱딱한 PCB는 최고 전기 및 기계 성능을 위해 로저 RO4003C 및 Tg170 FR-4 재료를 결합하여 고 주파수 및 높은 신뢰성 애플리케이션을 위해 설계되었습니다.보드는 비용 균형을 위해 하이브리드 스택-업이 있습니다, 제조 가능성, 신호 무결성 때문에 RF 및 마이크로 웨브 애플리케이션에 이상적입니다.
| 사양 범주 | 세부 사항 |
| 기본 재료 | 로저스 RO4003C (고주파 라미네이트) + Tg170 FR-4 (표준 라미네이트) |
| 보드 크기 | 495mm × 345mm, 허용 범위 ±0.15mm |
| 계층 수 | 6층 |
| 완성된 두께 | 60.8mm |
| 구리 무게 | 모든 층에 1oz (35μm) |
| 최소 추적/공간 | 5 밀리 (조각) / 6 밀리 (공간) |
| 최소 구멍 크기 | 00.8mm |
| 접착 두께를 통해 | 20μm |
| 표면 마감 | 잠수 금 (ENIG) |
| 눈먼/장사된 나선 | 아무 것도 |
| 솔더 마스크 & 실크 스크린 | 아무 것도 |
| 깊이를 조절 하는 슬롯 | 네 (위층과 하층에 존재합니다) |
| 전기 검사 | 출하 전에 100% 테스트 |
PCB 스택-위 세부 사항
스택업은 신호 무결성과 열 안정성을 향상시키기 위해 철저하게 최적화되었습니다.
| 레이어 | 소재 | 두께 |
| 구리 (L1) | 35μm (1oz) | - |
| 원자 | Tg170 FR-4 | 30.0mm |
| 구리 (L2) | 35μm (1oz) | - |
| 넥타이 계약 | 프리프레그 (4ml) | 0.102mm |
| 구리 (L3) | 35μm (1oz) | - |
| 원자 | 로저스 RO4003C (12밀리) | 0.305mm |
| 구리 (L4) | 35μm (1oz) | - |
| 넥타이 계약 | 프리프레그 (4ml) | 0.102mm |
| 구리 (L5) | 35μm (1oz) | - |
| 원자 | Tg170 FR-4 | 30.0mm |
| 구리 (L6) | 35μm (1oz) | - |
로저스 RO4003C 재료에 대한 소개
로저스 RO4003C는 PTFE/조직 유리의 전기 성능을 에포시/글라스 제조의 단순성과 결합하는 고주파 라미네이트입니다.그것은 그 긴 다이 일렉트릭 상수 제어와 낮은 소모 요인 때문에 RF 및 마이크로 웨브 응용 프로그램에서 돋보인다.
로저 RO4003C의 주요 특징
1. 안정적 다이 일렉트릭 상수 (Dk): 10GHz에서 일관된 3.38 ± 0.05을 유지하여 고주파 설계에서 신뢰할 수있는 신호 전파를 보장합니다.
2.낮은 분산 요인 (Df): 10GHz에서 0.0027과 2.5GHz에서 0.0021을 측정하여 고속 응용 프로그램에서도 신호 손실을 최소화합니다.
3효과적 열전도: 0.71 W/m/°K, 활성 구성 요소로부터 효율적인 열 분비를 촉진합니다.
4최소 수분 흡수: 습한 환경에서 전기 성능을 유지하는 0.06% 만.
구리와 강한 CTE 호환성:
X축: 11ppm/°C
Y축: 14ppm/°C
Z축: 46ppm/°C
이것은 열순환 중에 층 간 스트레스를 줄여 장기적인 신뢰성을 향상시킵니다.
5높은 유리 전환 온도 (Tg> 280 °C): 경건한 운영 조건에서 중요한 극심한 열 스트레스 아래 안정성을 보장합니다.
RO4003C 사용 의 장점
1다층 RF / 마이크로 웨브 PCB에 이상적입니다: 복잡한 레이어 스택의 구조적 요구 사항과 고 주파수 성능을 균형 잡습니다.
2FR-4 호환성 가공: 전문 제조 기술의 필요성을 제거하여 생산 비용을 낮추고 제조를 단순화합니다.
3증진된 신호 무결성: 낮은 Dk 변동과 최소한의 손실은 고 주파수 신호 (예: RF, 마이크로 웨브) 에 적합하며 왜곡을 줄이고 데이터 정확성을 보장합니다.
4● 내구성 있는 플래티드 트러홀 (PTH): 열 충격에도 무결성을 유지합니다. 까다로운 응용 프로그램에서 신뢰할 수있는 상호 연결에 대한 주요 요구 사항입니다.
전형적 사용법
이 PCB는 다음과 같이 적합합니다.
셀룰러 베이스 스테이션 안테나 및 전력 증폭기
RF 식별 (RFID) 태그
자동차 레이더 및 센서
위성 통신용 저소음 블록 (LNB)
고속 디지털 및 혼합 신호 설계
결론
이 6층 하이브리드 PCB는 로저스 RO4003C의 고주파 기능과 Tg170 FR-4의 구조적 견고함을 활용합니다.비용 효율적이면서도 고성능의 솔루션을 요구하는 RF 및 마이크로 웨브 애플리케이션.
전 세계적으로 사용가능한 이 PCB는 성능과 제조성, 그리고 비용 사이의 균형을 추구하는 엔지니어들에게 탁월한 선택입니다.
|
|
