| 모크: | 1PCS |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | Vacuum bags+Cartons |
| 배달 기간: | 8-9 working days |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS per month |

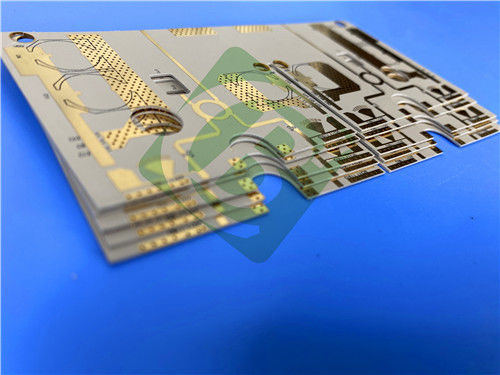

Rogers RT/duroid 6035HTC 재료로 세심하게 제작된 고성능 이중층 경성 PCB를 소개합니다. 열 관리와 안정적인 성능이 필수적인 고출력 RF 및 마이크로파 시나리오를 위해 설계되었으며, 전력 증폭기, 커플러 및 관련 응용 분야에 탁월한 선택입니다.
PCB스택업
이 PCB의 스택업은 다음과 같이 능숙하게 설계되었습니다:
구리_레이어_1: 35 μm
RT/duroid 6035HTC: 0.762 mm (30mil)
구리_레이어_2: 35 μm
PCB 세부 정보
|
매개변수 |
사양 |
|
기본 재료 |
RT/duroid 6035HTC |
|
레이어 수 |
양면 |
|
보드 치수 |
99.8mm x 61.6 mm=1PCS, +/- 0.15mm |
|
최소 트레이스/간격 |
4/6 mils |
|
최소 홀 크기 |
0.3mm |
|
블라인드 비아 |
아니요 |
|
완성된 보드 두께 |
0.8mm |
|
완성된 Cu 무게 |
1oz (1.4 mils) |
|
비아 도금 두께 |
20 μm |
|
표면 마감 |
무전해 금 |
|
상단 실크스크린 |
검정색 |
|
하단 실크스크린 |
아니요 |
|
상단 솔더 마스크 |
아니요 |
|
하단 솔더 마스크 |
아니요 |
|
전기적 테스트 |
출하 전에 100% 테스트 완료 |
RT/duroid 6035HTC 재료가 돋보이는 이유는?
Rogers RT/duroid 6035HTC 고주파 회로 재료는 세라믹 충전 PTFE 복합재로, 고출력 RF 및 마이크로파 응용 분야에 맞게 특별히 제작되어 이러한 시나리오에서 탁월한 선택입니다. 이 라미네이트는 표준 RT/duroid 6000 제품보다 거의 2.4배 높은 열 전도율과 우수한 장기 열 안정성을 제공하는 구리 호일(ED 및 역처리)을 자랑합니다.
또한 Rogers의 고급 필러 시스템은 우수한 드릴링 성능을 가능하게 하여 알루미나 필러를 사용하는 표준 고열 전도성 라미네이트에 비해 드릴링 비용을 절감합니다. 주요 특징으로는 10 GHz/23°C에서 3.5 +/- 0.05의 유전율(DK), 10 GHz/23°C에서 0.0013의 손실 계수, -66 ppm/°C의 유전율의 열 계수가 있습니다. 또한 0.06%의 수분 흡수율, 80°C에서 1.44 W/m/K의 높은 열 전도율, X축 및 Y축에서 19 ppm/°C, Z축에서 39 ppm/°C의 CTE, UL 94-V0 가연성 등급 및 무연 공정 호환성을 가지고 있습니다.
장점
-높은 열 전도율
-개선된 유전체 열 발산으로 고출력 응용 분야에서 더 낮은 작동 온도 가능
-우수한 고주파 성능
-낮은 삽입 손실 및 트레이스의 우수한 열 안정성
어디에 사용할 수 있습니까?
RT/duroid 6035HTC의 고유한 특성으로 인해 이 PCB는 다양한 응용 분야에 적합합니다:
-고출력 RF 및 마이크로파 증폭기
-전력 증폭기, 커플러, 필터, 결합기, 전력 분배기
규정 준수 및 가용성
이 PCB는 엄격한 IPC-Class-2 표준을 준수하여 일관된 품질과 안정적인 성능을 보장합니다. 제공된 아트워크는 Gerber RS-274-X 형식으로 제작되어 생산 워크플로우에 원활하게 통합할 수 있습니다.
당사는 글로벌 가용성을 제공하여 이 프리미엄 PCB를 전 세계 엔지니어와 제조업체에서 사용할 수 있도록 보장합니다.
RT/duroid 6035HTC PCB는 뛰어난 열 성능, 고주파 기능 및 신뢰성을 결합하여 고출력 RF 및 마이크로파 응용 분야에 이상적입니다. 뛰어난 재료 특성과 사려 깊은 설계 덕분에 전력 집약적인 프로젝트의 요구 사항을 충족하는 데 적합합니다. 성능과 실용성 모두에서 뛰어난 솔루션을 얻으려면 이 PCB를 선택하십시오.
|
|
