| 모크: | 1PCS |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | Vacuum bags+Cartons |
| 배달 기간: | 8-9 working days |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS per month |

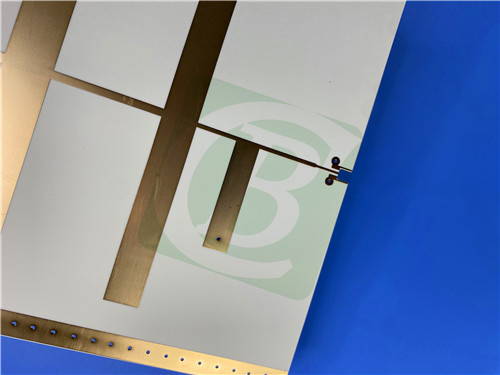

이 고급 2층 딱딱한 PCB는 로저 RO3003G2 고주파 라미네이트를 사용합니다. 밀리미터 파동 자동차 레이더 시스템에 특별히 설계되었습니다.이 솔루션은 77GHz ADAS 애플리케이션에 특별한 성능을 제공합니다., 까다로운 자동차 환경에서 우수한 신호 무결성과 신뢰성을 제공합니다.
PCB 제작 세부 사항
이 PCB의 스택업은 다음으로 구성됩니다.
- 구리 층 1: 35 μm (1 온스)
- RO3003G2 코어: 0.127 mm (5 mil)
- 구리 층 2: 35 μm (1 온스)
PCB 사양
| 매개 변수 | 사양 |
| 기본 재료 | RO3003G2 |
| 계층 수 | 2 층 |
| 보드 크기 | 95mm x 95mm (±0.15mm) |
| 최소 추적/공간 | 14/14 밀리 |
| 최소 구멍 크기 | 00.2mm |
| 완성된 보드 두께 | 00.2mm |
| 표면 마감 | 잠수 금 |
| 접착 두께를 통해 | 20μm |
| 전기 검사 | 100% 운송 전에 테스트 |
RO3003G2 재료 장점
다이 일렉트릭 특성
RO3003G2 라미네이트는 10GHz에서 3.0±0.04 및 77GHz에서 3.07의 초 안정적인 변압 전압 상수를 나타내며 자동차 레이더 주파수에서 일관된 성능을 보장합니다.
저손실 특성
10GHz에서 0.0011의 분산 요인으로, RO3003G2는 레이더의 민감성과 정확성을 유지하는 데 중요한 신호 손실을 최소화합니다.
열 안정성
- 다이 일렉트릭 상수의 우수한 열 계수: -35ppm/°C
- 매칭 CTE 시스템 (16/17/18 ppm/°C X/Y/Z 축)
- 자동차 온도 범위에서 성능을 유지
향상 된 특징
- 아주 낮은 프로필 (VLP) ED 구리
- 다이 일렉트릭 포러시티 감소
- 일관성 있는 성능을 위해 최적화 된 채식 시스템
주요 이점
- 가장 좋은 부착 손실 성능
- 최소화 된 다이 일렉트릭 상변
- 실행 (0.2mm) 을 통해 신뢰할 수있는 작은
- 77GHz 자동차 레이더에 최적화
- 제조업 생산성 향상
전형적 사용법
- 적응형 크루즈 컨트롤 시스템
- 앞 충돌 경고
- 액티브 브레이크 어시스트
- 차선 변경 지원
- 교통 체증 조종사
- 자동 주차 시스템
- 맹점 감지
품질 보장
- IPC 2급 표준을 준수합니다.
- 게르버 RS-274-X 형식
- 전 세계 사용 가능성
- 100% 전기 테스트
결론
이 RO3003G2 PCB 솔루션은 자동차 레이더 기술의 최첨단 기술입니다. 로저스의 첨단 고주파 재료를 정밀 제조와 결합합니다.77GHz에서 최적화된 성능은 까다로운 환경에서 안정적인 작동을 요구하는 차세대 ADAS 애플리케이션에 이상적입니다..
|
|
