제품 상세 정보:
|
| 기본 재료: | Wangling TP2200 열가소성 PPO 세라믹 기판 | 레이어 수: | 2층 |
|---|---|---|---|
| PCB 두께: | 10.9mm | PCB 크기: | 35.65mm × 87mm (공차 ±0.15mm, 1PCS) |
| 솔더 마스크: | 아니요 | 실크 스크린: | 아니요 |
| 구리 무게: | 1oz (1.4 mils) | 표면 마감: | 이머젼 골드 |
| 강조하다: | 2온스 구리 유연 인쇄 회로 |
||

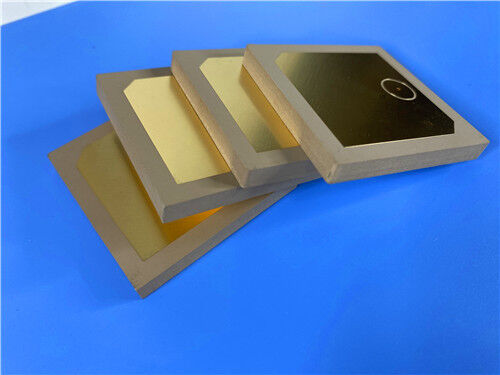

고신뢰성 소형 RF 및 정밀 항법 애플리케이션에 맞춰 제작된 이 맞춤형 2층 강성 PCB는 프리미엄 왕링 TP2200 열가소성 PPO 세라믹 기판을 채택합니다. 10.9mm의 초박형 완성 보드 두께와 엄격한 ±0.15mm 공차를 갖춘 35.65mm × 87mm 치수 풋프린트를 자랑하는 이 보드는 양면에 솔더 마스크나 실크스크린이 없는 순수 침지 금 표면 마감을 특징으로 합니다. 완전 관통형 구조와 제로 블라인드 비아로 제작되어 콤팩트한 고밀도 회로 레이아웃 요구 사항에 맞춰 정밀한 4/7 mil 최소 트레이스/스페이스 라우팅 및 0.4mm 마이크로 홀 제작을 지원합니다. 모든 장치는 출하 전에 100% 종합 전기 테스트를 거치며, IPC-Class-2 산업 품질 표준을 준수하고 특수 고주파 전자 프로젝트에 대한 안정적인 전 세계 공급 및 맞춤형 서비스를 지원합니다.
PCB 사양
업계 고유의 열가소성 유전체 구조로 설계된 이 TP2200 2층 PCB는 고-Dk RF 회로 설계를 위한 뛰어난 유전체 안정성과 기계적 강성을 제공합니다. 유리 섬유 보강 간섭을 제거하여 표준화된 제조 매개변수는 극한의 작업 환경에서 일관된 신호 전송 성능과 장기적인 작동 신뢰성을 보장합니다.
| 사양 항목 | 매개변수 세부 정보 |
| 기판 재질 | 왕링 TP2200 열가소성 PPO 세라믹 기판 |
| 층 구성 | 2층 강성 PCB |
| 보드 치수 | 35.65mm × 87mm (±0.15mm 공차, 1PCS) |
| 최소 트레이스 / 스페이스 | 4/7 밀 |
| 최소 홀 크기 | 0.4mm |
| 비아 유형 | 관통형만, 블라인드 비아 없음 |
| 완성 보드 두께 | 10.9mm |
| 외부 구리 무게 | 1oz (1.4 밀) |
| 비아 도금 두께 | 20μm |
| 표면 마감 | 침지 금 |
| 실크스크린 | 상단 및 하단: 없음 |
| 솔더 마스크 | 상단 및 하단: 없음 |
| 출하 전 테스트 | 출하 전 100% 전기 테스트 |
PCB 스택-구조
이 2층 PCB는 0.8mm 왕링 TP2200 코어 유전체 기판을 중심으로 대칭적이고 컴팩트한 스택업 레이아웃을 채택합니다. 이중 면 35μm 순수 구리 층이 코어의 양면에 균일하게 적층되어 균형 잡힌 구조 설계를 형성합니다. 이 합리적인 스택업 구성은 균일한 열 전도성과 안정적인 유전체 성능을 제공하여 극한의 온도 조건에서 신호 편차 및 구조 변형을 효과적으로 방지합니다.
| 층 구조 | 재질 및 두께 |
| 구리_층_1 | 35 μm |
| TP2200 코어 | 0.8 mm |
| 구리_층_2 | 35 μm |
PCB통계
소형 고주파 회로 조립에 최적화된 이 PCB는 34개의 통합 부품과 패드 및 비아의 과학적 분포를 갖춘 간소화된 레이아웃을 특징으로 하며, 고-Dk 컴팩트 회로 설계 요구 사항을 완벽하게 충족합니다. 모든 생산 설계 파일은 표준 Gerber RS-274-X 형식으로 제공되어 정밀 프로토타이핑 및 안정적인 배치 생산을 위해 주류 PCB 제조 및 테스트 장비와의 완벽한 호환성을 보장합니다.
| 통계 항목 | 수량 |
| 부품 | 34 |
| 총 패드 | 29 |
| 관통 홀 패드 | 22 |
| 상단 SMT 패드 | 7 |
| 하단 SMT 패드 | 0 |
| 비아 | 16 |
| 네트워크 | 1 |

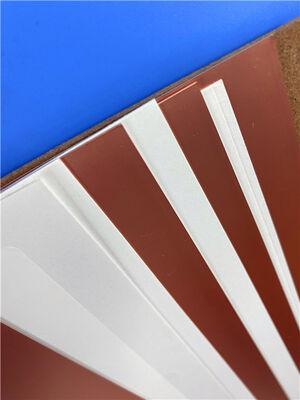

왕링 TP 시리즈 재질 소개
왕링 TP 시리즈는 업계에서 독특한 고주파 열가소성 기판 솔루션을 나타냅니다. 유전체 층은 세라믹 충전재와 폴리페닐렌 에테르(PPO) 수지로 구성되어 있으며, 직조 유리 섬유 보강재가 전혀 없어 유리 직조 신호 간섭을 제거합니다. 엔지니어는 세라믹과 PPO 수지의 혼합 비율을 조정하여 유전 상수(Dk)를 정밀하게 조정하여 다양한 회로 설계에 맞게 맞춤형 유전체 성능을 실현할 수 있습니다. 독점적인 특수 공정을 통해 제조된 TP 시리즈는 뛰어난 유전체 안정성과 우수한 장기 신뢰성을 제공합니다. 제품 사양 정의에서 TP는 언클래드 평활 기판, TP-1은 단면 동박 적층판, TP-2는 양면 동박 적층판을 의미합니다.
TP2200의 핵심 성능 특징
TP2200은 극한 환경 고주파 애플리케이션에 맞춰진 고-Dk 열가소성 세라믹 기판입니다. 초저 유전 손실, 뛰어난 내열성 및 탁월한 구조적 안정성을 통합하여 소형 항법 및 특수 군용 RF 장비에 대체 불가능합니다.
| 성능 매개변수 | 사양 |
| 유전 상수 (Dk @5GHz) | 22 ± 0.88 |
| 손실 계수 (Df @5GHz) | 0.002 ~ 0.0025 |
| Dk의 열 계수 (TCDK) | -55 ppm/°C |
| CTE (X/Y/Z 축) | 35ppm/°C, 35ppm/°C, 40ppm/°C |
| 장기 작동 온도 | -100°C ~ +150°C |
| 수분 흡수율 | ≤0.01% |
| 열 전도율 | 0.9W/MK |
| 특수 재질 특성 | 방사선 저항, 저탈기 |
일반적인 응용 분야
초고 Dk 값, 초저 수분 흡수율, 극한 온도 적응성 및 방사선 저항 성능의 이점을 활용하는 이 TP2200 2층 PCB는 고정밀, 고신뢰성 특수 RF 및 항법 분야에 널리 적용됩니다.
결론
프리미엄 침지 금 표면 처리와 견고한 10.9mm 두께를 특징으로 하는 이 맞춤형 왕링 TP2200 PCB는 극한 환경 고주파 애플리케이션을 위한 고-Dk, 저손실 및 열적으로 안정적인 성능을 제공합니다. 유리 없는 PPO 세라믹 구조, 초저 수분 흡수율, 우수한 방사선 저항 및 넓은 온도 허용 오차는 군사, 항법 및 정밀 안테나 시나리오에서 안정적인 작동을 가능하게 합니다. 100% 전기 테스트로 완전히 검사되고 IPC-Class-2 표준에 따라 인증된 이 PCB는 전 세계 특수 고주파 전자 공학 프로젝트를 위한 안정적인 맞춤형 솔루션과 글로벌 배송을 제공합니다.
