| 모크: | 1개 |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 백+상자 |
| 배달 기간: | 8-9 근무일 |
| 지불 방법: | 티/티 |
| 공급 능력: | 달 당 5000pcs |

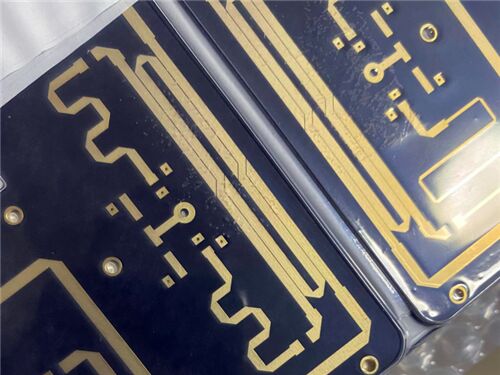

이 4층 경성 PCB는 Rogers RT/duroid 5880(유리 섬유 강화 PTFE 복합재)을 코어 기판으로 사용하고, TG170 FR-4 프리프레그로 적층되었습니다. 고정밀 스트립라인 및 마이크로스트립 회로용으로 특별히 설계된 RT/duroid 5880은 균일한 유전율(패널 간 및 광대역 주파수)과 낮은 손실 계수(Ku 대역 이상에 적용 가능)를 특징으로 합니다. 뛰어난 유전 특성과 무연 호환성을 갖춘 이 제품은 정밀 RF, 마이크로파 및 밀리미터파 응용 분야에 적합하며 엄격한 고주파 전송 요구 사항을 충족합니다.
PCB 사양
| 매개변수 | 세부 정보 |
| 레이어 수 | 4층(경성 구조) |
| 기본 재료 | Rogers RT/duroid 5880 코어 + TG170 FR-4 프리프레그 |
| 보드 치수 | 조각당 126mm × 63mm(1PCS), 허용 오차 ±0.15mm(일반) |
| 최소 트레이스/간격 | 5 mil(트레이스) / 5 mil(간격) |
| 최소 홀 크기 | 0.2mm(비아 홀); 패드 크기: 0.5mm |
| 비아 | 스루 홀만; 블라인드 또는 매립 비아 없음 |
| 완성된 보드 두께 | 0.833mm |
| 완성된 구리 무게 | 외부 레이어: 1oz(35μm); 내부 레이어: 0.5oz(18μm) |
| 표면 마감 | 침지 은 |
| 실크스크린 | 실크스크린 없음 |
| 솔더 마스크 | 녹색 솔더 마스크 |
| 품질 보증 | 출하 전에 100% 전기 테스트 수행 |
PCB 스택업
| 레이어 이름 | 재료 | 두께 |
| 상단 구리 레이어(Copper_layer_1) | 구리 | 35 μm |
| 상단 코어 기판 | Rogers RT duroid 5880 코어 | 0.254mm(10 mil) |
| 내부 구리 레이어 1(Copper_layer_2) | 구리 | 18 μm |
| 프리프레그 레이어 1 | TG170 FR-4 프리프레그 | 0.12mm |
| 프리프레그 레이어 2 | TG170 FR-4 프리프레그 | 0.12mm |
| 내부 구리 레이어 2(Copper_layer_3) | 구리 | 18 μm |
| 하단 코어 기판 | Rogers RT duroid 5880 코어 | 0.254mm(10 mil) |
| 하단 구리 레이어(Copper_layer_4) | 구리 | 35 μm |
Rogers RT/duroid 5880 재료 소개
Rogers RT/duroid 5880은 고성능 PTFE 기반 복합 라미네이트로, 광범위한 주파수 범위(8GHz ~ 40GHz)에서 뛰어난 유전 특성과 안정적인 전기적 성능으로 유명합니다. 초저 유전 손실, 낮은 수분 흡수율 및 뛰어난 열적 안정성을 나타내어 고주파 RF 및 마이크로파 응용 분야에 이상적인 선택입니다. 이 재료는 무연 공정과 완벽하게 호환되며 UL 94 V-0 가연성 요구 사항을 충족하여 안정적인 제조 및 장기적인 작동 안정성을 보장합니다.
PTFE 매트릭스와 강화 섬유의 조합은 RT/duroid 5880에 높은 인장 강도 및 압축 강도, 우수한 구리 박리 강도와 같은 뛰어난 기계적 특성을 부여합니다. 낮은 열팽창 계수와 안정적인 유전율의 온도 계수는 극한 온도 조건(-50℃ ~ 150℃)에서도 일관된 성능을 보장하여 항공 우주 및 고신뢰성 통신 시스템과 같은 가혹한 환경 응용 분야에 적합합니다.
주요 재료 특징
| 속성 | 사양 |
| 재료 구성 | PTFE 기반 복합 라미네이트 |
| 유전율(εProcess) | 2.20(2.20±0.02 spec.) |
| 유전율(εDesign) | 2.2(8GHz ~ 40GHz) |
| 손실 계수(tanδ) | 0.0004(1MHz) / 0.0009(10GHz) |
| ε의 열 계수 | -125 ppm/℃(-50℃ ~ 150℃) |
| 체적 저항 | 2×10⁷ Mohm·cm |
| 표면 저항 | 3×10⁷ Mohm |
| 비열 | 0.96 j/g/k(0.23 cal/g/℃) |
| 인장 탄성 계수 | X: 1070 MPa(156 kpsi) @23℃; 450 MPa(65 kpsi) @100℃; Y: 860 MPa(125 kpsi) @23℃; 380 MPa(55 kpsi) @100℃ |
| 극한 응력 | X: 29 MPa(4.2 kpsi) @23℃; 20 MPa(2.9 kpsi) @100℃; Y: 27 MPa(3.9 kpsi) @23℃; 18 MPa(2.6 kpsi) @100℃ |
| 극한 변형 | X: 6% @23℃; 7.2% @100℃; Y: 4.9% @23℃; 5.8% @100℃ |
| 압축 탄성 계수 | X/Y: 710 MPa(103 kpsi) @23℃; 500 MPa(73 kpsi) @100℃; Z: 940 MPa(136 kpsi) @23℃; 670 MPa(97 kpsi) @100℃ |
| 수분 흡수 | 0.02% |
| 열 전도율 | 0.2 W/m/k(80℃) |
| 열팽창 계수(CTE) | X: 31 ppm/℃; Y: 48 ppm/℃; Z: 237 ppm/℃(0-100℃) |
| 분해 온도(Td) | 500℃ |
| 밀도 | 2.2 gm/cm³ |
| 구리 박리 강도 | 31.2 Pli(5.5 N/mm) |
| 가연성 | V-0(UL 94) |
| 무연 공정 호환성 | 예 |
핵심 이점
초저 유전 손실: tanδ 최대 0.0004, 최소 고주파 신호 감쇠
안정적인 유전율: ε=2.2±0.02, 정밀 임피던스 제어 가능
뛰어난 열적 안정성: Td=500℃, 광범위한 온도 범위에서 안정적인 성능
낮은 수분 흡수율: 0.02%, 습도로 인한 성능 저하 감소
무연 호환: 최신 제조 요구 사항 충족, 친환경적
우수한 기계적 특성: 높은 인장/압축 강도 및 구리 박리 강도
난연성: UL 94 V-0 등급, 높은 적용 안전성
광대역 주파수 적응성: 다양한 RF/마이크로파 시스템에서 8-40GHz에서 안정적인 성능
품질 표준 및 가용성
허용 표준: IPC-Class-2를 준수하여 엄격한 공정 관리 및 출하 전 100% 전기 검증을 통해 일관된 품질을 보장합니다.
가용성: 전 세계적으로 사용할 수 있어 국제 고객에게 적시 배송 및 효율적인 애프터 서비스를 제공합니다.
일반적인 응용 분야
상업용 항공기 광대역 안테나
마이크로스트립 회로
스트립라인 회로
밀리미터파 응용 분야
군용 레이더 시스템
미사일 유도 시스템
지점 간 디지털 라디오 안테나
기타 관련 고주파 응용 분야
|
|
