| 모크: | 1개 |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 백+상자 |
| 배달 기간: | 8-9 근무일 |
| 지불 방법: | 티/티 |
| 공급 능력: | 달 당 5000pcs |

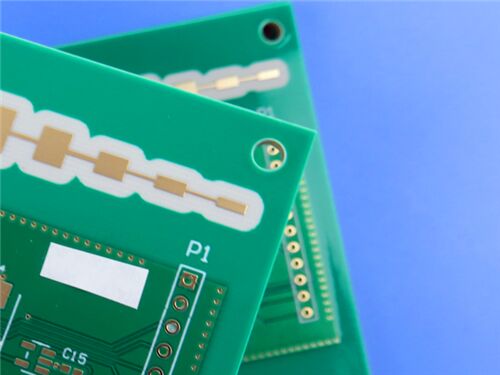

이 4층 하이브리드 PCB는 고성능 전자 응용 분야를 위해 특별히 설계되었으며, Rogers RO4350B 및 TG170 FR-4 재료를 통합합니다. RO4350B(PTFE/직조 유리에 가까움)의 우수한 전기적 성능과 TG170 FR-4의 신뢰할 수 있는 제조성을 활용하여 다층 기판 안정적인 신호 전송과 뛰어난 치수 안정성이 필요한 구조에 이상적입니다.
PCB 사양
| 매개변수 | 세부 정보 |
| 레이어 수 | 4층(강성 구조) |
| 기본 재료 | Rogers RO4350B(특허 직조 유리 강화 탄화수소/세라믹 라미네이트) + TG170 FR-4 |
| 기판 치수 | 조각당 80.22mm × 90mm(1PCS), 허용 오차 ±0.15mm |
| 최소 트레이스/간격 | 4 mils(트레이스) / 6 mils(간격) |
| 최소 홀 크기 | 0.3mm |
| 비아 | 블라인드 비아/매립 비아 없음; 총 비아: 125; 비아 도금 두께: 20 μm |
| 완성된 기판 두께 | 0.98mm |
| 완성된 구리 무게 | 내부 레이어의 경우 0.5oz(0.7 mils); 외부 레이어의 경우 1oz |
| 표면 마감 | 침지 금 |
| 실크스크린 | 상단 레이어의 흰색; 하단 레이어의 흰색 |
| 솔더 마스크 | 상단 레이어의 녹색; 하단 레이어의 녹색 |
| 품질 보증 | 출하 전 100% 전기 테스트 |
PCB 스택업
| 레이어 이름 | 재료 | 두께 |
| 상단 레이어(Copper_layer_1) | 구리 | 35 μm |
| 기판 레이어 1 | Rogers RO4350B 코어 | 0.508mm(20 mil) |
| 내부 레이어 1(Copper_layer_2) | 구리 | 18 μm |
| 본딩 레이어 | FR-4 프리프레그 | 0.2mm |
| 내부 레이어 2(Copper_layer_3) | 구리 | 18 μm |
| 기판 레이어 2 | Tg170 FR-4 코어 | 0.102mm(4 mil) |
| 하단 레이어(Copper_layer_4) | 구리 | 35 μm |
Rogers RO4350B 재료 소개
Rogers RO4350B 재료는 PTFE/직조 유리에 가깝고 에폭시/유리의 제조성을 가진 특허 직조 유리 강화 탄화수소/세라믹입니다. RO4350B 라미네이트는 유전율(Dk)을 엄격하게 제어하고 표준 에폭시/유리와 동일한 처리 방법을 사용하면서 낮은 손실을 유지합니다. 기존의 마이크로파 라미네이트보다 훨씬 저렴한 비용으로 제공되는 RO4350B 라미네이트는 PTFE 기반 재료와 같은 특수 스루홀 처리 또는 취급 절차가 필요하지 않습니다. 이 재료는 활성 장치 및 고전력 RF 설계를 위해 UL 94 V-0 등급을 받았습니다.
이 PCB는 RO4350B와 TG170 FR-4를 결합하여 4층 강성 기판 응용 분야의 성능과 비용 간의 균형을 더욱 최적화합니다.
주요 재료 특징
| 특징 | 사양/설명 |
| 유전율(Dk) | 10GHz/23°C에서 3.48 ± 0.05(RO4350B) |
| 손실 계수 | 10GHz/23°C에서 0.0037(RO4350B) |
| 열 전도율 | 0.69 W/m/°K(RO4350B) |
| 열팽창 계수(CTE) | X축: 10 ppm/°C; Y축: 12 ppm/°C; Z축: 32 ppm/°C(RO4350B) |
| 유리 전이 온도(Tg) | >280 °C(RO4350B); 170 °C(TG170 FR-4) |
| 흡수율 | 0.06%(낮은 흡수율, RO4350B) |
| 가연성 등급 | UL 94 V-0 등급(RO4350B) |
| 레이어 구조 | RO4350B 코어, TG170 FR-4 코어 및 FR-4 프리프레그를 사용한 4층 강성 구조 |
| 표면 마감 | 침지 금, 우수한 납땜성 및 내식성 보장 |
| 솔더 마스크 및 실크스크린 | 두 레이어 모두 녹색 솔더 마스크; 두 레이어 모두 흰색 실크스크린, 부품 조립 및 식별 용이 |
핵심 이점
다층 기판(MLB) 구조에 이상적: RO4350B와 TG170 FR-4의 결합된 사용은 4층 기판 설계에 적합하며 복잡한 회로 요구 사항을 충족합니다.
비용 효율적인 제작: 기존의 마이크로파 라미네이트보다 낮은 제작 비용으로 FR-4와 같은 공정을 통해 생산 비용을 절감합니다.
뛰어난 치수 안정성: RO4350B의 CTE는 구리와 유사하여 가혹한 열 환경에서도 뛰어난 치수 안정성을 보장합니다.
신뢰할 수 있는 스루홀 품질: RO4350B의 낮은 Z축 CTE는 심각한 열 충격 응용 분야에 적합한 신뢰할 수 있는 도금 스루홀 품질을 제공합니다.
경쟁력 있는 가격: 고성능과 비용 효율성을 균형 있게 유지하여 대량 생산에서 경쟁 우위를 제공합니다.
안정적인 열 성능: RO4350B의 높은 Tg는 전체 회로 처리 온도 범위에서 안정적인 팽창 특성을 보장합니다.
품질 표준 및 가용성
품질 표준: IPC-Class-2 품질 표준을 준수합니다.
가용성: 전 세계 공급이 지원됩니다.
일반적인 응용 분야
-통신 인프라: 셀룰러 기지국 안테나 및 전력 증폭기
-RF 식별: RF 식별 태그
-자동차 전자 제품: 자동차 레이더 및 센서
-위성 통신: 직접 방송 위성용 LNB(저잡음 블록)
요약
Rogers RO4350B 및 TG170 FR-4 재료를 통합한 4층 강성 PCB는 다층 기판 응용 분야에 맞게 조정된 고성능 및 비용 효율적인 솔루션입니다. 전 세계적으로 사용할 수 있고 경쟁력 있는 가격으로 인해 전 세계 통신, 자동차, RFID 및 위성 통신 프로젝트에서 신뢰할 수 있는 선택입니다.
|
|
