| 모크: | 1개 |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 백+상자 |
| 배달 기간: | 8-9 근무일 |
| 지불 방법: | 티/티 |
| 공급 능력: | 달 당 5000pcs |

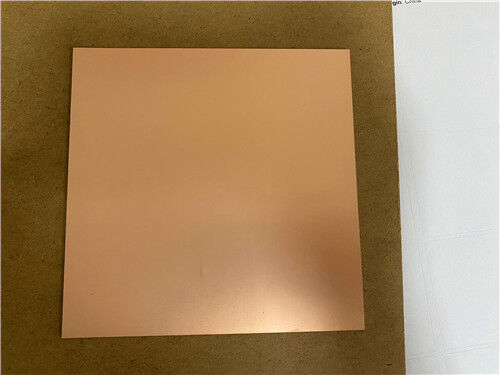

Wangling의 F4BME217은 까다로운 RF 및 마이크로파 응용 분야를 위해 설계된 고성능 PTFE 복합 라미네이트입니다. 직조 유리 섬유 천, PTFE 수지 및 필름으로 정밀하게 제조되어 우수하고 일관된 전기적 특성을 제공합니다.
이 차세대 소재는 이전 제품인 F4B220보다 훨씬 뛰어나며, 낮은 유전 손실, 높은 절연 저항 및 향상된 안정성을 제공합니다. 이는 유사한 수입 라미네이트를 대체하는 신뢰할 수 있는 고성능 국내 대체품 역할을 합니다.
주요 재료 변형:
특정 응용 분야의 요구 사항에 맞게 핵심 유전체 제형은 두 가지 구리 호일 구성으로 제공됩니다:
F4BM217: 표준 전해 구리(ED) 호일로 클래딩되었습니다. 이는 낮은 수동 상호 변조(PIM)가 중요하지 않은 표준 고주파 응용 분야를 위한 비용 효율적인 솔루션입니다.
F4BME217: Reverse-Treated Foil(RTF) 구리로 클래딩되었습니다. 이 구성은 우수한 저 PIM 성능을 제공하고, 미세 회로에 대한 보다 정밀한 에칭을 가능하게 하며, 도체 손실을 줄여 고정밀 설계에 이상적입니다.
재료 과학을 통한 맞춤형 성능:
F4BME217의 전기적 및 기계적 특성은 복합 재료 내에서 PTFE와 유리 섬유 천의 비율을 조정하여 정밀하게 조정됩니다. 이를 통해 낮은 손실 특성과 향상된 치수 안정성을 유지하면서 제어된 유전 상수를 얻을 수 있습니다.
유리 섬유 함량을 늘리면 더 높은 유전 상수를 얻을 수 있으며, 이는 치수 안정성을 개선하고, 열팽창 계수를 낮추며, 온도 드리프트를 줄입니다.
이 조정에는 균형 잡힌 트레이드 오프가 포함되며, 유리 섬유 비율이 높을수록 유전 손실이 약간 증가할 수 있습니다.
이러한 설계 유연성을 통해 엔지니어는 전기적 성능, 기계적 견고성 및 가공 요구 사항의 완벽한 균형을 위해 최적의 재료 등급을 선택할 수 있습니다.
일반적인 응용 사례
-마이크로파, RF 및 레이더
-위상 변이, 수동 부품
-전력 분배기, 커플러, 결합기
-피드 네트워크, 위상 배열 안테나
-위성 통신, 기지국 안테나
| 제품 기술 매개변수 | 제품 모델 및 데이터 시트 | |||
| 제품 특징 | 테스트 조건 | 단위 | F4BME217 | |
| 유전 상수(일반) | 10GHz | / | 2.17 | |
| 유전 상수 허용 오차 | / | / | ±0.04 | |
| 손실 탄젠트(일반) | 10GHz | / | 0.001 | |
| 20GHz | / | 0.0014 | ||
| 유전 상수 온도 계수 | -55ºC～150ºC | PPM/℃ | -150 | |
| 박리 강도 | 1 OZ F4BM | N/mm | >1.8 | |
| 1 OZ F4BME | N/mm | >1.6 | ||
| 체적 저항 | 표준 조건 | MΩ.cm | ≥6×10^6 | |
| 표면 저항 | 표준 조건 | MΩ | ≥1×10^6 | |
| 전기 강도(Z 방향) | 5KW,500V/s | KV/mm | >23 | |
| 파괴 전압(XY 방향) | 5KW,500V/s | KV | >30 | |
| 열팽창 계수 | XY 방향 | -55 º~288ºC | ppm/ºC | 25, 34 |
| Z 방향 | -55 º~288ºC | ppm/ºC | 240 | |
| 열 응력 | 260℃, 10s,3 회 | 박리 없음 | ||
| 흡수율 | 20±2℃, 24 시간 | % | ≤0.08 | |
| 밀도 | 실온 | g/cm3 | 2.17 | |
| 장기 작동 온도 | 고온-저온 챔버 | ℃ | -55～+260 | |
| 열 전도율 | Z 방향 | W/(M.K) | 0.24 | |
| PIM | F4BME에만 적용 가능 | dBc | ≤-159 | |
| 가연성 | / | UL-94 | V-0 | |
| 재료 구성 | PTFE, 유리 섬유 천 ED 구리 호일과 페어링된 F4BM, 리버스 처리(RTF) 구리 호일과 페어링된 F4BME. |
|||
|
|
