| 모크: | 1개 |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 가방 + 상자 |
| 배달 기간: | 8-9 영업일 |
| 지불 방법: | 티/티 |
| 공급 능력: | 달 당 5000pcs |

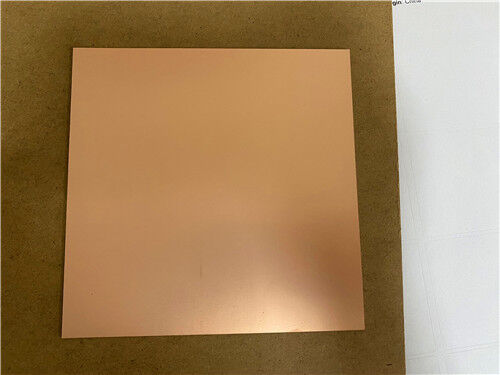

TLY-5 라미네이트는 가벼운 직물 유리섬유 기판을 사용하여 제조되며, 조각된 섬유로 강화된 PTFE 복합재에 비해 우수한 차원 안정성을 제공합니다.TLY-5 에 내재 된 섬유 매트릭스는 라미네이트 에 향상 된 기계적 견고성 을 부여 합니다, 그것은 높은 양의 생산 환경에 잘 적합합니다. 낮은 소모 요인을 자랑,이 물질은 77 GHz 자동차 레이더 시스템과 다른 밀리미터 파동 안테나 응용의 광범위한 범위에 이상적으로 설계되었습니다..
77GHz에서 실시된 비교 OEM 검증 테스트는 가볍게 강화된 TLY-5를 가장 가까운 조각된 섬유로 강화된 상대방과 비교하여 떨어지는 호환성을 확인했습니다.동적 삽입 손실 및 다이 일렉트릭 성능 메트릭주요 경쟁 이점은 TLY-5의 상당히 높은 제조 생산량에 있습니다.
TLY-5는 2.17 ∆2의 변전치 (Dk) 범위를 갖추고 있습니다.40사용 가능한 두께의 대다수에서 Dk 값은 ± 0의 엄격한 허용 범위에서 이 간격 내의 모든 지점으로 사용자 정의 할 수 있습니다.0210 GHz에서 물질은 약 0의 분산 인자 (Df) 를 나타냅니다.0009, 낮은 Dk 물질 범주에서 뛰어난 성능.
주요 이점
전형적 사용법
| TLY 전형적 값 | |||||
| 재산 | 시험 방법 | 단위 | 가치 | 단위 | 가치 |
| DK 10GHz | IPC-650 25.5.5 | 2.2 | 2.2 | ||
| 10GHz에서 Df | IPC-650 25.5.5 | 0.0009 | 0.0009 | ||
| 수분 흡수 | IPC-650 26.2.1 | % | 0.02 | % | 0.02 |
| 다이 일렉트릭 분해 | IPC-650 25.6 | kV | >45 | kV | >45 |
| 다이 일렉트릭 강도 | ASTM D 149 | V/mil | 2,693 | V/mil | 106,023 |
| 부피 저항성 | IPC-650 25.17.1 (온도가 높아진 후) | MOHMS/cm | 1010 | MOHMS/cm | 1010 |
| 부피 저항성 | IPC-650 25.17.1 (습기 후) | MOHMS/cm | 1010 | MOHMS/cm | 109 |
| 표면 저항성 | IPC-650 25.17.1 (온도가 높아진 후) | 모흐 | 108 | 모흐 | 108 |
| 표면 저항성 | IPC-650 25.17.1 (습기 후) | 모흐 | 108 | 모흐 | 108 |
| 플렉스 강도 (MD) | IPC-650 24.4 | PSI | 14,057 | N/mm2 | 96.91 |
| 플렉스 강도 (CD) | IPC-650 24.4 | PSI | 12,955 | N/mm2 | 89.32 |
| 껍질 껍질 껍질 껍질 | IPC-650 24.8 | 파운드/인치 | 11 | N/mm | 1.96 |
| 껍질 강도 ((1온스.CL1 구리) | IPC-650 24.8 | 파운드/인치 | 16 | N/mm | 2.86 |
| 껍질 강도 ((1온스..CV1 구리) | IPC-650 24.8 | 파운드/인치 | 17 | N/mm | 3.04 |
| 껍질 강도 | IPC-650 24.8 (온도가 높아진 후) | 파운드/인치 | 13 | N/mm | 2.32 |
| 영의 모듈 (Young's Modulus) | ASTM D 3039/IPC-650 2.4.19 | PSI | 1.4 x 106 | N/mm2 | 9.65 x 103 |
| 포이슨 비율 (MD) | ASTM D 3039/IPC-650 2.4.19 | 0.21 | 0.21 | ||
| 열전도성 | ASTM F 433 | W/M*K | 0.22 | W/M*K | 0.22 |
| 차원 안정성 (MD,10mil) | IPC-650 24.39 (평균 굽고 열압을 받은 후) | 밀스/인치 | -0.038 | -0.038 | |
| 차원 안정성 (CD,10mil) | IPC-650 24.39 (평균 굽고 열압을 받은 후) | 밀스/인치 | -0.031 | -0.031 | |
| 밀도 (특수 중력) | ASTM D 792 | g/cm3 | 2.19 | g/cm3 | 2.19 |
| CTE (X축) (25~260°C) | ASTM D 3386 (TMA) | ppm/°C | 26 | ppm/°C | 26 |
| CTE (Y축) (25~260°C) | ASTM D 3386 (TMA) | ppm/°C | 15 | ppm/°C | 15 |
| CTE (Z축) (25-260°C) | ASTM D 3386 (TMA) | ppm/°C | 217 | ppm/°C | 217 |
| NASA Outgassing ((% TML) | 0.01 | 0.01 | |||
| NASA Outgassing ((% CVCM) | 0.01 | 0.01 | |||
| NASA Outgassing (나사 가스 배출) | 0.00 | 0.00 | |||
| UL-94 발화성 등급 | UL-94 | V-0 | V-0 | ||
|
|
