| 모크: | 1PCS |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 가방 + 상자 |
| 배달 기간: | 8-9 영업일 |
| 지불 방법: | 티/티 |
| 공급 능력: | 달 당 5000pcs |
이 18층고속 PCB파나소닉 메그트론6 라미네이트로 제작되었으며, 유리 전환 온도 (TG) 는 185°C이며 전체 두께는 2.013mm입니다.내부 및 외부 층 모두 균일 35μm 구리 두께를 채택, 매트 녹색 용접 마스크와 흰색 실크 스크린과 결합. 표면 완성도는 화학 금 몰입, 2μm의 금 두께로 보드 면적의 29%를 덮습니다.단위당 240mm × 115mm를 측정합니다.이 PCB는 추가 PP 장을 통합하고 구리 캡링, 일련 번호 표시 및 닌-양 구리 디자인과 함께 구멍을 통해 합금 채우기의 한 순환과 같은 주요 프로세스를 통합합니다.필수적 임피던스 테스트와 저저항 테스트와 함께메그트론6 라미네이트는 초고속 신호 전송을 위한 특별한 전기 성능을 제공하며, 고주파, 높은 신뢰성 전자 시스템의 엄격한 요구사항을 만족시킵니다.
PCB 사양
| 건설 매개 변수 | 사양 |
| 기본 재료 | 파나소닉 메그트론6 (R5775G, HVLP) 라미네이트 (TG 185°C) 추가 PP 판 |

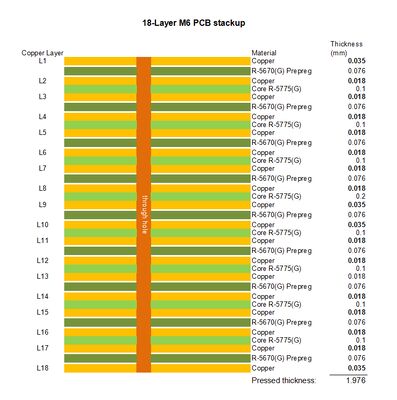

| 레이어 구성 | 18층 고속 PCB |
| 보드 크기 | 단위 240mm × 115mm, 1PCS |
| 전체 두께 | 2.013mm (정밀 제어) |
| 구리 두께 | 내부층과 외부층: 35μm (모든 층에 균일한 두께) |
| 표면 마감 | 화학 금 침수: 금 두께 2μm, 보드 면적의 29%를 덮습니다. |
| 솔더 마스크 & 실크 스크린 | 용접 마스크: 매트 녹색; 실크 스크린: 흰색 |
| 주요 과정 | 구멍을 통해 樹脂 채우기 & 구리 뚜??; 시리즈 번호 표시; 진-양 구리 디자인 |
| 시험 요구 사항 | 임피던스 테스트; 낮은 저항 테스트 |
파나소닉 메그트론6 라미네이트
파나소닉 메그트론6 (모델 R5775G, HVLP) 는 차세대 고속 PCB를 위해 고성능 저손실 라미네이트입니다.고주파 시스템에서 신호 무결성 문제를 해결하기 위해 특별히 개발된그 주요 특징과 장점은 다음과 같습니다:
- 우수한 전기 성능: 매우 낮은 다이 일렉트릭 손실 (Df) 및 광범위한 주파수 스펙트럼에서 안정적인 다이 일렉트릭 상수 (Dk) 를 가지고 있습니다.10Gbps를 초과하는 고속 신호 전송에 필수적인 특성인 신호 약화와 크로스 스톡을 효과적으로 줄이는.
- 향상 된 열 안정성: 185 °C의 TG와 함께, 그것은 높은 온도 제조 공정 (예를 들어, 용접,라미네이션) 과 열악한 운영 조건에서, 장기적인 운영 신뢰성을 보장합니다.
-HVLP 디자인: HVLP (Highly Volatile Low Profile) 기능은 휘발성 구성 요소를 감소시킵니다.라미네이션 도중 공허의 형성을 완화하고 간층 접합 품질을 향상시킵니다. 18층 고밀도 PCB 설계에 매우 중요합니다..
- 광범위한 프로세스 호환성: 화학 금 몰입, 樹脂 채우기 및 임피던스 제어,일관성 있는 성능을 유지하면서 대량 생산을 가능하게 합니다..
-건강한 환경 적응력: 낮은 물 흡수력과 뛰어난 습도 저항력이 복잡한 운영 환경에서 안정성을 높이고 높은 신뢰성 응용 프로그램에 적합합니다.
초고속 PCB란 무엇인가요?
고속 PCB는 신호의 무결성을 유지하면서 높은 주파수 (일반적으로 100MHz 이상 또는 1ns 이하의 신호 상승/하락 시간) 에서 신호를 전송하도록 설계된 인쇄 회로 보드를 의미합니다..기존 PCB와 달리 고속 PCB는 신호 저하 요인 (반성음, 반사, 저하,신호 속도가 증가함에 따라 더욱 두드러지게 나타나는 전기 자기 간섭 (EMI).
고속 PCB의 주요 설계 요소는 제어 된 임피던스 (신호 소스와 부하에 일치하기 위해), 합리적인 레이어 스택 (신호, 전력 및 지상 층을 분리하기 위해),최적화된 추적 라우팅 (e예를 들어, 미분 쌍, 길이 일치), 그리고 메그트론과 같은 저손실 라미네이트를 채택합니다.그리고 엄격한 임피던스/저저항 테스트는 또한 고속 성능을 보장하는 데 중추적인 역할을 합니다..
고속 PCB의 응용 시나리오
메그트론6 라미네이트와 첨단 제조 공정을 통합하여, 이 18층 고속 PCB는 고주파 신호 전송과 우수한 신호 무결성을 요구하는 분야에서 널리 적용됩니다.:
데이터 통신: 고속 네트워크 장치 (예를 들어, 5G 기지국, 100G / 400G 스위치 및 라우터), 광 수신기,빠른 데이터 전송과 낮은 지연 시간이 중요한 요구 사항인 데이터 센터 서버.
- 소비자 전자: 프리미엄 스마트폰, 태블릿, 노트북 및 게임 콘솔0PCIe 50, 그리고 DDR5 메모리 모듈
자동차 전자제품: 첨단 운전자 보조 시스템 (ADAS), 차량 내 인포테인먼트 시스템, 자율주행 컨트롤러레이더) 및 실시간 신호 처리.
-산업 자동화: 고속 모션 컨트롤러, 머신 비전 시스템 및 자동 생산 라인에서 정확하고 빠른 데이터 교환을 가능하게 하는 산업용 이더넷 장비.
- 항공우주 및 국방: 항공 시스템, 위성 통신 장비 및 레이더 시스템은 신호 안정성과 신뢰성에 대한 엄격한 요구 사항이있는 혹독한 환경에서 작동합니다.
- 의료기기: 고해상도 의료 영상 장비 (예: MRI, CT 스캐너) 및 진단 장치: 정확한 결과를 보장하기 위해 최소한의 간섭으로 고속 데이터를 전송합니다.
|
|
| 모크: | 1PCS |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 가방 + 상자 |
| 배달 기간: | 8-9 영업일 |
| 지불 방법: | 티/티 |
| 공급 능력: | 달 당 5000pcs |
이 18층고속 PCB파나소닉 메그트론6 라미네이트로 제작되었으며, 유리 전환 온도 (TG) 는 185°C이며 전체 두께는 2.013mm입니다.내부 및 외부 층 모두 균일 35μm 구리 두께를 채택, 매트 녹색 용접 마스크와 흰색 실크 스크린과 결합. 표면 완성도는 화학 금 몰입, 2μm의 금 두께로 보드 면적의 29%를 덮습니다.단위당 240mm × 115mm를 측정합니다.이 PCB는 추가 PP 장을 통합하고 구리 캡링, 일련 번호 표시 및 닌-양 구리 디자인과 함께 구멍을 통해 합금 채우기의 한 순환과 같은 주요 프로세스를 통합합니다.필수적 임피던스 테스트와 저저항 테스트와 함께메그트론6 라미네이트는 초고속 신호 전송을 위한 특별한 전기 성능을 제공하며, 고주파, 높은 신뢰성 전자 시스템의 엄격한 요구사항을 만족시킵니다.
PCB 사양
| 건설 매개 변수 | 사양 |
| 기본 재료 | 파나소닉 메그트론6 (R5775G, HVLP) 라미네이트 (TG 185°C) 추가 PP 판 |

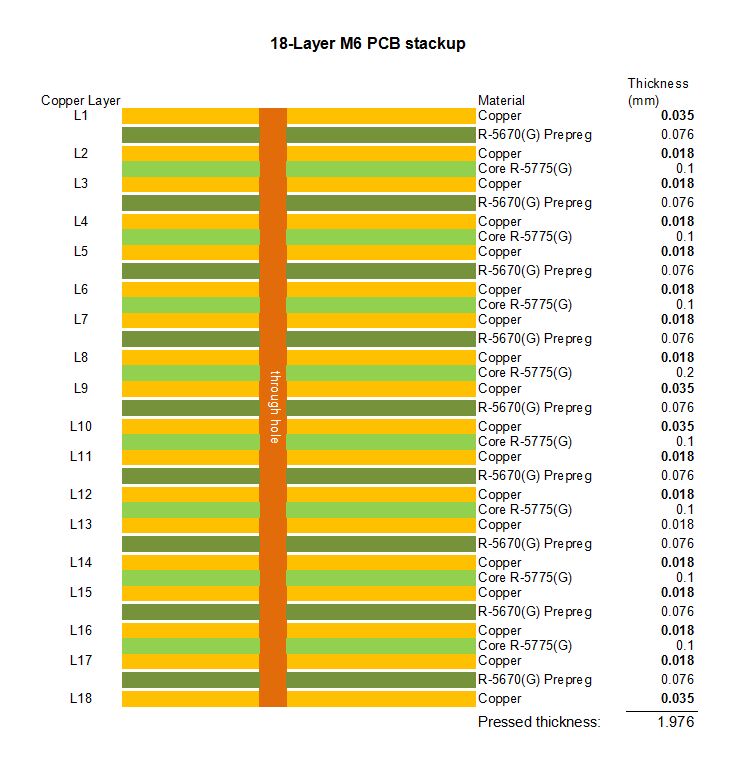

| 레이어 구성 | 18층 고속 PCB |
