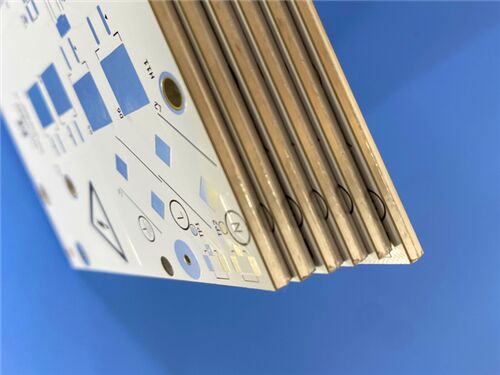

이 인쇄 회로 기판(PCB)은 고열 방출 애플리케이션을 위해 특별히 설계된 양면 샌드위치 알루미늄 기판 구성을 특징으로 합니다. 고신뢰성 전자 시스템의 작동 요구 사항을 충족하기 위해 엄격한 치수 및 성능 기준을 준수합니다.
PCB 사양
| 구조 매개변수 | 사양 |
| PCB 유형 | 양면 샌드위치 알루미늄 PCB |
| 열 전도율 | > 2 W/mK |
| 완성된 보드 두께 | 1.65mm ± 10% |
| 구리 두께 | 1oz |
| 표면 처리 | 침지 금 (ENIG), 2u" 금 두께 |
| 솔더 마스크 | 양면 녹색 솔더 마스크 |
| 보드 치수 | 68mm × 54mm |
금속 코어 인쇄 회로 기판(MCPCB)이란?
금속 코어 인쇄 회로 기판(MCPCB)은 금속 기판(가장 일반적으로 알루미늄이지만 구리 또는 철도 사용될 수 있음)을 코어로 사용하여 전통적인 FR-4 절연 기판을 대체하는 특수 유형의 PCB입니다. 주요 기능은 열 방출을 향상시켜 LED 및 전력 증폭기와 같은 고출력 전자 부품의 열 축적 문제를 해결하는 것입니다. 열 전도체 역할을 하는 금속 코어는 부품에서 발생하는 열을 외부 방열판으로 효율적으로 전달하여 부품의 신뢰성을 향상시키고 서비스 수명을 연장합니다. 기존 PCB와 비교하여 MCPCB는 우수한 열 전도율, 기계적 강도 및 전자기 차폐 기능을 제공합니다.
양면층 샌드위치 알루미늄 기판과 양면층 단면 알루미늄 기판
양면층 샌드위치 알루미늄 기판
구조적 특징: 이 기판의 코어는 알루미늄 층입니다. 절연 층(예: PP, PI)은 알루미늄 코어의 상부 및 하부 표면에 부착되며, 각 절연 층의 외부면에 구리 포일 층이 압착되어 두 개의 별도 상부 및 하부 회로 층을 형성합니다.

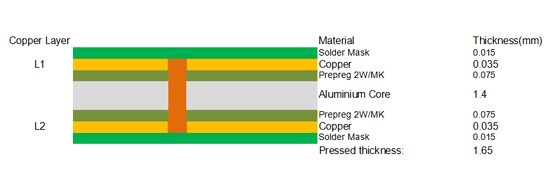

| 층 | 유형 | 재질 | 두께 (mm) | 비고 |
| 1 | 솔더 마스크 | 솔더 마스크 | 0.015 | 상부 보호층 |
| 2 | 구리 포일 | 구리 | 0.035 | 상부 회로층 |
| 3 | 프리프레그 | 2W/MK 프리프레그 | 0.075 | 고열 전도성 유전체층 |
| 4 | 금속 기판 | 알루미늄 코어 | 1.4 | 금속 기판 코어, 주요 열 전도층 |
| 5 | 프리프레그 | 2W/MK 프리프레그 | 0.075 | 고열 전도성 유전체층 |
| 6 | 구리 포일 | 구리 | 0.035 | 하부 회로층 |
| 7 | 솔더 마스크 | 솔더 마스크 | 0.015 | 하부 보호층 |
| 총 두께 | - | - | 1.65 | 적층 후 총 두께 |
간단한 이해: 알루미늄 코어가 중앙에 위치하고 양쪽에 회로 층이 있습니다. 마치 "샌드위치 쿠키"와 같으며, 알루미늄은 속 역할을 하고 두 개의 구리 층은 쿠키 층 역할을 합니다. 양면 모두 열을 알루미늄 코어로 전달하여 보드 전체에 걸쳐 균일한 열 방출을 가능하게 합니다.
양면층 단면 알루미늄 기판
구조적 특징: 샌드위치 구조와 달리 이 유형의 기판은 한쪽에만 열 방출 층 역할을 하는 알루미늄 기판이 있고 다른 쪽은 FR-4와 같은 일반 절연 재료로 만들어집니다. 두 개의 구리 포일 층(상부 첫 번째 및 두 번째 층에 위치)이 있지만, 알루미늄 기판이 있는 쪽만 알루미늄 코어로 효과적으로 열을 전달할 수 있습니다.
| 층 | 유형 | 재질 | 두께 (mm) | 비고 |
| L1 | 구리 포일 | 구리 | 0.07 | 상부 회로층, 관통 홀 연결 |
| - | 유전체층 | 2W/MK 프리프레그 | 0.12 | 고열 전도성 재료 |
| L2 | 구리 포일 | 구리 | 0.07 | 하부 회로층, 관통 홀 연결 |
| - | 유전체층 | 2W/MK 프리프레그 | 0.12 | 고열 전도성 재료 |
| - | 금속 기판 | 알루미늄 코어 | 2.8 | 적층 두께, 주요 열 전도층 |
| 총 두께 | - | - | 3.18 | 적층 후 총 두께 |
간단한 이해: 알루미늄은 보드의 한쪽에만 존재하며, 반대쪽은 열 방출에 기여하지 않습니다. 이는 "한쪽에 알루미늄이 있는 이중층 보드"로 시각화할 수 있으며, 열 방출 효과는 알루미늄 코어가 포함된 쪽으로 제한됩니다.
|
|
