제품 상세 정보:
결제 및 배송 조건:
|
| 기재 :: | RO4350B | 두께: | 1.6 밀리미터 |
|---|---|---|---|
| 구리 중량 :: | 1 온스 | 표면가공도 :: | 침지 금 |
| 레이어 총수 :: | 2 층 | PCB 사이즈 :: | 135 Ｘ 135 밀리미터 |

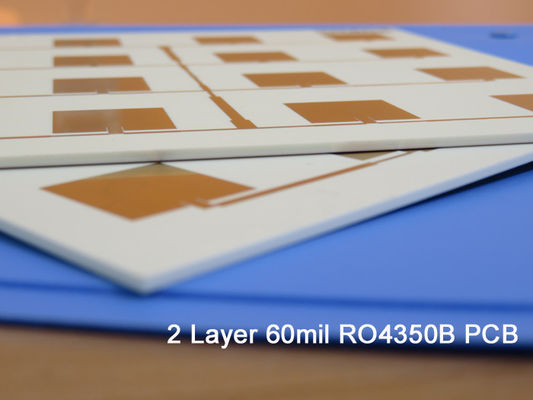

고주파 PCB Rogers 60mil 1.524mm RO4350B 양면 RF 회로 기판 패치 안테나 PCB
(인쇄 회로 기판은 맞춤형 제품이며 표시된 그림과 매개변수는 참조용입니다)
Rogers RO4350B 탄화수소 세라믹 라미네이트는 우수한 고주파 성능과 저비용 회로 제조를 제공하도록 설계되었습니다.작동 주파수가 500MHz 이상으로 증가하면 설계자가 일반적으로 사용할 수 있는 라미네이트 선택이 크게 줄어듭니다.
RF 마이크로파 회로, 정합 네트워크 및 제어된 임피던스 전송 라인의 설계자가 요구하는 품질이 RO4350B 소재에 있습니다.표준 회로 기판 재료는 더 높은 작동 주파수로 인해 많은 응용 분야에서 사용할 수 없기 때문에 낮은 유전 손실로 인해 이러한 응용 분야에서 RO4350B 재료를 사용할 수 있습니다.
유전 상수는 넓은 주파수 범위에서 일정하며 모든 회로 기판 재료 중 가장 낮은 온도 계수 중 하나입니다.
RO4350B 소재의 열 팽창 계수(CTE)는 PCB 설계자에게 여러 가지 중요한 이점을 제공합니다.RO4350B는 구리와 동일한 팽창 계수로 인해 혼합 유전체 다층 기판 제조에 필요한 품질인 높은 치수 안정성을 나타냅니다.
RO4350B의 낮은 Z축 CTE는 심한 열충격 응용 분야에서도 신뢰할 수 있는 도금 스루홀 품질을 제공합니다.RO4350B 소재는 Tg가 >280C이므로 확장 특성이 전체 PCB 처리 온도 범위에서 안정적으로 유지됩니다.
RO4350B 기판명세서
| PCB 크기 | 135 x 135mm=1PCS |
| 보드 유형 | 고주파 PCB, RF PCB |
| 레이어 수 | 양면 PCB |
| 표면 실장 부품 | 예 |
| 스루홀 부품 | 예 |
| 레이어 스택업 | 구리 ------- 35um(1oz)+PLATE |
| RO4350B 60mil | |
| 구리 ------- 35um(1oz)+PLATE | |
| 기술 | |
| 최소 추적 및 공간: | 11밀/12밀 |
| 최소/최대 구멍: | 0.3/2.2mm |
| 다른 구멍의 수: | 5 |
| 드릴 구멍의 수: | 184 |
| 가공된 슬롯 수: | 0 |
| 내부 컷아웃 수: | 0 |
| 임피던스 제어 | 아니요 |
| 보드 재료 | |
| 유리 에폭시: | RO4350B 60mil, Tg 288℃ |
| 최종 호일 외부: | 1.5온스 |
| 최종 호일 내부: | 0온스 |
| PCB의 최종 높이: | 1.6mm ±0.16 |
| 도금 및 코팅 | |
| 표면 마감 | ENIG(Electroless nickel over Immersion Gold)(100마이크로인치 니켈에 2마이크로인치) |
| 솔더 마스크 적용 대상: | 아니요 |
| 솔더 마스크 색상: | 아니요 |
| 솔더 마스크 유형: | 해당 없음 |
| 컨투어/커팅 | 라우팅 |
| 마킹 | |
| 구성요소 범례의 측면 | 아니요 |
| 구성요소 범례의 색상 | 아니요 |
| 제조업체 이름 또는 로고: | 해당 없음 |
| 을 통해 | 도금 스루홀(PTH) |
| 가연성 등급 | UL 94-V0 승인 MIN. |
| 치수 공차 | |
| 개략 차원: | 0.0059"(0.15mm) |
| 보드 도금: | 0.0030"(0.076mm) |
| 드릴 공차: | 0.002"(0.05mm) |
| 시험 | 선적 전 100% 전기 테스트 |
| 제공할 삽화의 유형 | 이메일 파일, Gerber RS-274-X, PCBDOC 등 |
| 서비스 가능 지역 | 전 세계적으로, 전 세계적으로. |
일반적인 응용 프로그램에는 다음이 포함되었습니다.차량용 레이더 및 센서, 셀룰러 기지국 안테나, 직접 방송 위성, 저잡음 블록, 전력 증폭기, RFID.
데이터 시트로저스 4350B의 (RO4350B)
| RO4350B 일반 값 | |||||
| 재산 | RO4350B | 방향 | 단위 | 상태 | 시험 방법 |
| 유전 상수, ε프로세스 | 3.48±0.05 | 지 | 10GHz/23℃ | IPC-TM-650 2.5.5.5 고정 스트립라인 | |
| 유전율,εDesign | 3.66 | 지 | 8 ~ 40GHz | 미분 위상 길이 방법 | |
| 소산 계수tan,δ | 0.0037 0.0031 |
지 | 10GHz/23℃ 2.5GHz/23℃ |
IPC-TM-650 2.5.5.5 | |
| ε의 열 계수 | +50 | 지 | ppm/℃ | -50℃150으로℃ | IPC-TM-650 2.5.5.5 |
| 체적 저항률 | 1.2×1010 | MΩ.cm | 조건 A | IPC-TM-650 2.5.17.1 | |
| 표면 저항률 | 5.7x109 | MΩ | 조건 A | IPC-TM-650 2.5.17.1 | |
| 전기적 강도 | 31.2(780) | 지 | Kv/mm(v/밀) | 0.51mm(0.020") | IPC-TM-650 2.5.6.2 |
| 인장 탄성률 | 16,767(2,432) 14,153(2,053) |
엑스 와이 |
MPa(ksi) | RT | ASTM D 638 |
| 인장 강도 | 203(29.5) 130(18.9) |
엑스 와이 |
MPa(ksi) | RT | ASTM D 638 |
| 굴곡강도 | 255 (37) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
| 치수 안정성 | <0.5 | X,Y | mm/m (밀/인치) |
에칭+E2/150 후℃ | IPC-TM-650 2.4.39A |
| 열팽창 계수 | 10 12 32 |
엑스 와이 지 |
ppm/℃ | -55℃~288℃ | IPC-TM-650 2.4.41 |
| TG | >280 | ℃TMA | ㅏ | IPC-TM-650 2.4.24.3 | |
| Td | 390 | ℃TGA | ASTM D 3850 | ||
| 열 전도성 | 0.69 | 월/월/영형케이 | 80℃ | ASTM C518 | |
| 수분 흡수 | 0.06 | % | 48시간 침수 0.060" 샘플 온도 50℃ |
ASTM D 570 | |
| 밀도 | 1.86 | gm/센티미터삼 | 23℃ | ASTM D 792 | |
| 구리 껍질 강도 | 0.88 (5.0) |
N/mm (플리) |
솔더 플로트 1 온스 후. EDC 포일 |
IPC-TM-650 2.4.8 | |
| 가연성 | (삼)V-0 | UL 94 | |||
| 무연 프로세스 호환 가능 | 예 | ||||
