| 모크: | 1개 |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 가방 + 상자 |
| 배달 기간: | 8-9 영업일 |
| 지불 방법: | 티/티 |
| 공급 능력: | 달 당 5000PCS |

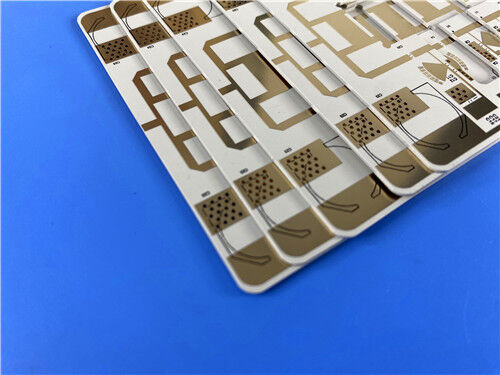

이 PCB는 로저 RO3010 세라믹으로 채워진 PTFE 복합 물질로 만든 이면적인 딱딱한 회로판입니다.고성능 기본 소재로 뛰어난 다이렉트릭 안정성과 기계적 신뢰성이 유명합니다.이 PCB는 1.3mm의 보드 두께, 외층에 1 온스 구리 무게, 그리고 EPIG (니켈 무료) 표면 마무리,정확성과 안정성을 요구하는 다양한 전문 전자 애플리케이션에 대한 신뢰할 수 있는 성능과 호환성 확보.
PCB 세부 정보
| 항목 | 사양 |
| 원료 | RO3010 |
| 계층 수 | 2면 |
| 보드 크기 | 89.65mm x 94.3mm (각 조각) |
| 최소 추적/공간 | 5/6 밀리 |
| 최소 구멍 크기 | 0.25mm |
| 실명 횡단선 | 아무 것도 |
| 완성된 판 두께 | 10.3mm |
| 완성된 Cu 무게 (외부 층) | 1 온스 (1.4 밀리) |
| 접착 두께를 통해 | 20μm |
| 표면 마감 | EPIG (니켈 없는) |
| 최고 실크 스크린 | 검은색 |
| 바닥 실크 스크린 | 아무 것도 |
| 최상층 솔더 마스크 | 아무 것도 |
| 바닥 용접 마스크 | 아무 것도 |
| 전기 시험 | 100% 전기 테스트 운송 전에 수행 |
PCB 스택-위로
이것은 2층의 딱딱한 PCB입니다. 다음의 스택업 구조 (위에서 아래로):
| 레이어 타입 | 사양 |
| 구리층1 | 35μm |
| 로저스 RO3010 기판 | 50밀리 (1.27mm) |
| 구리층2 | 35μm |
예술 작품 및품질표준
이 PCB를 위해 제공 된 그림은 PCB 제조에 대한 산업 표준 파일 형식인 Gerber RS-274-X 형식을 따르고 있습니다. 또한 PCB는 IPC-Class-2 표준을 준수합니다.전자 부품에 대한 수용 가능한 성능과 신뢰성 요구 사항을 명시하는 널리 인정된 품질 표준, PCB가 상업 및 산업용 용도에 필요한 기준을 충족하는지 확인합니다.
사용 가능성
이 PCB는 전 세계 모든 주요 지역과 시장을 포괄하는 글로벌 가용성을 위해 제공됩니다.전 세계 접근성으로 인해 다양한 국가와 산업의 고객이 제품을 안정적이고 신속한 배송으로 얻을 수 있습니다., 소량 프로토타입 요구 사항과 대량 생산 주문을 모두 충족합니다.

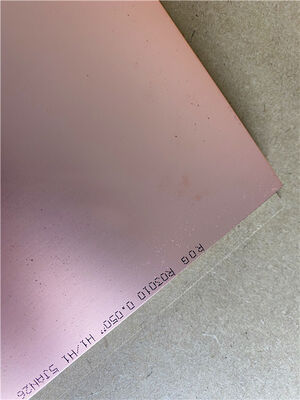

RO3010에 대한 소개
로저스 RO3010 고성능 회로 재료는 세라믹으로 채워진 PTFE 복합재로 뛰어난 안정성을 유지하면서 더 높은 변압수를 특징으로합니다.이 경쟁력 있는 가격의 제품은 우수한 기계 및 전기 신뢰성을 제공합니다그들의 고유한 안정성은 광대역 구성 요소의 설계를 간소화하고 광범위한 주파수 범위와 다양한 응용 분야에서 효과적으로 수행 할 수 있습니다.이러한 특징은RO3010라미네이트는 회로 소형화를 위한 이상적인 선택입니다.
RO3010 기판의 장점
RO3010 기판은 우수한 차원 안정성을 보여 주며, 열 팽창 계수 (CTE) 는 구리와 정확히 일치합니다.최소한의 열 경색과 장기적인 구조적 무결성을 보장합니다..
라미네이트는 비용 효율적인 가격으로 성능이나 품질을 손상시키지 않고 대용량 제조 프로세스에 적합합니다.
RO3010 소재는 ISO 9001 품질 관리 시스템 표준에 따라 제조되며 일관된 제품 품질과 추적성을 보장합니다.
기판은 다층 인쇄 회로 보드 (PCB) 디자인과 완전히 호환되며 복잡한 회로 통합에 더 많은 유연성을 제공합니다.
전형적 사용법
RO3010고주파 라미네이트
RO3010 고주파 회로 재료는 상업용 마이크로 웨브 및 RF 애플리케이션을 위해 특별히 설계된 세라믹으로 채워진 PTFE 복합재료입니다.이 제품 시리즈는 경쟁력 있는 가격과 뛰어난 전기 및 기계적 안정성을 결합RO3000 시리즈 라미네이트는 PTFE 기반의 회로 재료로 세라믹으로 채워집니다. 선택 된 변압 변수에 관계없이 기계적 특성이 일정합니다.설계자가 각 계층에 다른 변압성 일정 물질을 통합하는 다층 보드를 개발할 수 있도록 함.
RO3010 라미네이트는 표준 PTFE 회로 보드 제조 기술을 사용하여 인쇄 회로 보드로 처리 할 수 있습니다.
| 재산 | RO3010 | 방향 | 단위 | 조건 | 시험 방법 |
| 다이렉트릭 상수,ε 프로세스 | 100.2±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 클램프된 스트라이프라인 | |
| 다이렉트릭 상수,ε 설계 | 11.2 | Z | 8GHz에서 40GHz까지 | 차분 단계 길이의 방법 | |
| 분산 요인,tanδ | 0.0022 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
| 열 계수 ε | -395 | Z | ppm/°C | 10 GHz -50°C~150°C | IPC-TM-650 2.5.5.5 |
| 차원 안정성 | 0.35 0.31 |
X Y |
mm/m | COND A | IPC-TM-650 2.2.4 |
| 부피 저항성 | 105 | MΩ.cm | COND A | IPC 25.17.1 | |
| 표면 저항성 | 105 | MΩ | COND A | IPC 25.17.1 | |
| 튼튼성 모듈 | 1902 1934 |
X Y |
MPa | 23°C | ASTM D 638 |
| 수분 흡수 | 0.05 | % | D48/50 | IPC-TM-650 2.6.2.1 | |
| 특정 열 | 0.8 | j/g/k | 계산 | ||
| 열전도성 | 0.95 | W/M/K | 50°C | ASTM D 5470 | |
| 열 팽창 계수 (-55~288°C) |
13 11 16 |
X Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.4.1 |
| Td | 500 | °C TGA | ASTM D 3850 | ||
| 밀도 | 2.8 | gm/cm3 | 23°C | ASTM D 792 | |
| 구리 껍질 강도 | 9.4 | 내면 | 1온스, EDC 용접 후 떠 | IPC-TM 2.4.8 | |
| 발화성 | V-0 | UL 94 | |||
| 납 없는 공정 호환성 | 네 |
| 표준 두께 | 표준 패널 크기 | 표준 클레이딩 |
|
RO3010: 00.005 ′′ (0.13mm) +/- 0.0005 ′′ 00.010 ′′ (0.25mm) +/- 0.0007 ′′ 00.025 ′′ (0.64mm) +/- 0.0010 ′′ 00.050 ′′ (1.28mm) +/- 0.0020 ′′
|
RO3010
12×18×305 × 457mm) 24×18×610 × 457mm) 24×21×610 × 533mm) |
RO3010 전자기 저장된 구리 필름1⁄2 온스 (18μm) 1온스 (35μm) |
|
|
