| 모크: | 1개 |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 가방 + 상자 |
| 배달 기간: | 8-9 영업일 |
| 지불 방법: | 티/티 |
| 공급 능력: | 달 당 5000PCS |

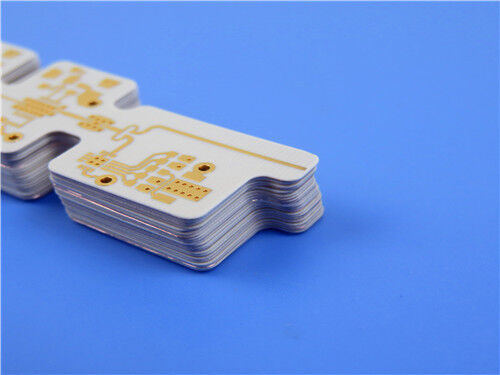

이 이중층 강성 PCB는 Rogers RO4003C Low Profile (LoPro) 기판과 ENEPIG 표면 마감을 사용합니다. 1oz(1.4mil) 외부 구리 클래딩, 0.5mm 완성 두께, 20μm 비아 도금으로 안정적인 전기적 성능, 우수한 신호 무결성 및 고정밀 제조를 제공합니다. 고급 저손실 특성은 고주파 디지털 애플리케이션, 셀룰러 기지국 부품, 위성 LNB 및 RFID 태그에 이상적입니다.
PCB 세부 정보
| 사양 | 세부 정보 |
| 기본 재료 | Rogers RO4003C Low Profile |
| 레이어 수 | 이중 레이어 |
| 보드 치수 | 단위당 104.3mm x 78.65mm |
| 최소 트레이스/간격 | 4/6 mils |
| 최소 홀 크기 | 0.4mm |
| 블라인드 비아 / 매립 비아 | 블라인드 비아 없음 |
| 완성된 보드 두께 | 0.5mm |
| 완성된 구리 무게 | 외부 레이어 1oz (1.4mil) |
| 비아 도금 두께 | 20 μm |
| 표면 마감 | ENEPIG |
| 상단 실크스크린 | 아니요 |
| 하단 실크스크린 | 아니요 |
| 상단 솔더 마스크 | 녹색 |
| 하단 솔더 마스크 | 아니요 |
| 품질 관리 | 배송 전 100% 전기 테스트 수행 |
PCB 스택업
| 스택업 레이어 | 사양 |
| 구리_레이어_1 | 35 μm |
| Rogers RO4003C LoPro 기판 | 16.7mil (0.424mm) |
| 구리_레이어_2 | 35 μm |
아트워크 유형
PCB 제조를 위해 제공된 아트워크는 PCB 제조 데이터를 전송하기 위한 업계 표준 프로토콜인 Gerber RS-274-X 형식을 엄격하게 준수합니다.
품질 표준
이 PCB는 인쇄 회로 기판에 대한 세계적으로 인정받는 산업 벤치마크인 IPC-Class-2 표준을 엄격하게 준수합니다. IPC-Class-2 표준은 PCB 품질, 전기적 성능 및 작동 신뢰성에 대한 엄격한 사양을 정의하여 일관된 작동 안정성과 적당한 신뢰성을 요구하는 대부분의 상업 및 산업 애플리케이션에 적합합니다.
가용성
이 PCB는 전 세계 공급을 위해 제공됩니다. 우리는 다양한 국가 및 지역의 고객에게 제품을 적시에 배송할 수 있도록 안정적인 물류 및 배송 서비스를 제공하며, 소량 및 대량 주문 모두의 요구 사항을 충족할 수 있습니다.
RO4003C Low Profile 기본 재료 소개
Rogers RO4003C LoPro 라미네이트는 독점적인 Rogers 기술을 활용하여 역방향 처리된 포일이 표준 RO4003C 유전체에 접착되도록 합니다. 이는 낮은 도체 손실을 가진 라미네이트를 생성하여 삽입 손실과 신호 무결성을 개선하는 동시에 표준 RO4003C 라미네이트 시스템의 모든 유리한 특성을 유지합니다. 탄화수소 세라믹 라미네이트로서 RO4003C LoPro는 우수한 고주파 성능과 비용 효율적인 회로 제조를 제공하도록 설계되었습니다. 이는 표준 에폭시/유리(FR-4) 제조 공정과 호환되는 저손실 재료이며 특수 비아 준비(예: 나트륨 에칭)의 필요성을 제거하여 제조 비용을 절감합니다.
RO4003C Low Profile의 주요 특징
| 주요 특징 | 사양 |
| 유전 상수(Dk) | 10GHz/23°C에서 3.38±0.05 |
| 손실 계수 | 10GHz/23°C에서 0.0027 |
| 분해 온도(Td) | > 425°C |
| 유리 전이 온도(Tg) | > 280°C (TMA) |
| 열 전도율 | 0.64 W/mK |
| Z축 열팽창 계수(CTE) | 46 ppm/°C |
| 구리 일치 CTE (-55 ~ 288°C) | X축: 11 ppm/°C; Y축: 14 ppm/°C |
| 공정 호환성 | 무연 공정과 호환 |
핵심 이점
-낮은 삽입 손실은 더 높은 작동 주파수 시스템(40GHz 초과) 설계를 지원합니다.
-수동 상호 변조(PIM) 성능 감소로 기지국 안테나에 이상적입니다.
-도체 손실 감소로 인한 열 성능 개선
-다층 PCB 제조 가능
-다양한 애플리케이션 요구 사항을 충족하는 뛰어난 설계 유연성 제공
-고온 처리 절차와 호환
-관련 환경 규정 및 요구 사항 준수
-전도성 양극 필라멘트(CAF) 형성에 대한 저항성 나타냄
일반적인 애플리케이션
-디지털 애플리케이션: 서버, 라우터 및 고속 백플레인
-셀룰러 기지국 안테나 및 전력 증폭기
-직접 방송 위성용 저잡음 블록(LNB)
-무선 주파수 식별(RFID) 태그
결론
이 이중층 PCB는 엔지니어링 정밀도의 정점을 나타내며, Rogers의 독점적인 RO4003C LoPro 재료 과학과 엄격한 제조 표준을 결합하여 미션 크리티컬 통신 및 신호 처리 애플리케이션에서 비교할 수 없는 성능을 제공합니다.
|
|
