| 모크: | 1개 |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 가방 + 상자 |
| 배달 기간: | 8-9 영업일 |
| 지불 방법: | 티/티 |
| 공급 능력: | 달 당 5000PCS |

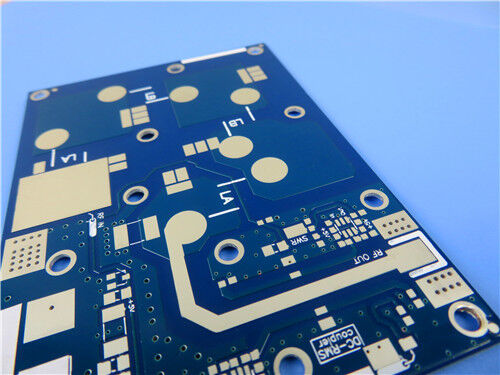

고전력 RF 및 마이크로파 환경에 맞춰 설계된 이 양면 경질 PCB는 Rogers RT/duroid 6035HTC—첨단 세라믹 충진 PTFE 복합재—를 사용하여 우수한 열 방출, 탁월하게 낮은 전송 손실 및 지속적인 작동 신뢰성을 제공합니다. 엄격한 제조 공차로 제작되어 정교한 RF 부품의 중요한 성능 요구 사항을 충족하며 전 세계의 까다로운 산업 및 통신 애플리케이션에서 강력한 기능을 보장합니다.
PCB 사양
| PCB 구조 및 표면 처리 매개변수 | 사양 |
| 레이어 구성 | 양면 경질 PCB (2개 레이어), 블라인드 비아 없음 |
| 보드 치수 | 단위당 87mm × 96.5mm, ±0.15mm |
| 완성 두께 | 0.85mm |
| 구리 클래딩 | 양쪽 외부 레이어에 1oz (1.4 mils, 35 μm) |
| 비아 도금 | 20 μm 두께 |
| 정밀 공차 | 최소 트레이스/간격: 5/6 mils; 최소 홀 크기: 0.2mm |
| 표면 마감 | 침지 은 |
| 실크스크린 | 상단 레이어: 흰색; 하단 레이어: 없음 |
| 솔더 마스크 | 상단 레이어: 파란색; 하단 레이어: 없음 |
| 품질 관리 | 출하 전 100% 전기 테스트 |
PCB 스택업
| 스택업 레이어 (상단에서 하단으로) | 재료 및 두께 |
| 구리_레이어_1 | 35 μm 전기 도금 (ED) / 역처리 구리 |
| 코어 기판 | Rogers RT/duroid 6035HTC, 0.762mm (30mil) 두께 |
| 구리_레이어_2 | 35 μm 전기 도금 (ED) / 역처리 구리 |
품질 규정 준수 및 가용성
제조 규정 준수 및 가용성 측면에서 이 PCB는 제조 아트워크에 Gerber RS-274-X 형식을 채택했으며, 이는 PCB 제조 데이터를 전송하기 위한 업계 표준 프로토콜입니다. 또한 PCB 품질, 신뢰성 및 성능에 대한 엄격한 요구 사항을 정의하는 세계적으로 인정받는 벤치마크인 IPC-Class 2 표준을 엄격하게 준수합니다. 또한 이 PCB는 전 세계 공급이 가능하며, 소량 프로토타이핑과 대량 생산을 모두 지원하여 전 세계 고객의 다양한 요구를 충족할 수 있습니다.
Rogers RT/duroid 6035HTC 재료 소개
Rogers RT/duroid 6035HTC는 고전력 RF 및 마이크로파 애플리케이션을 위해 특별히 개발된 세라믹 충진 PTFE 복합 기판입니다. RT/duroid 6000 시리즈보다 2.4배 높은 열전도율, 장기적인 열 안정성을 위한 ED/역처리 구리 포일, 드릴링 성능을 향상시키는 고급 충진 시스템—알루미나 충진 고열 라미네이트에 비해 제조 비용 절감—을 포함하여 표준 라미네이트에 비해 뚜렷한 이점을 제공합니다.
주요 특징
| 주요 기술 특징 (RT/duroid 6035HTC) | 사양 |
| 유전 상수 (DK) | 10 GHz/23°C에서 3.5 ± 0.05 |
| 손실 계수 | 10 GHz/23°C에서 0.0013 (초저신호 손실) |
| 유전 상수 열 계수 | -66 ppm/°C |
| 수분 흡수율 | 0.06% (우수한 환경 안정성) |
| 열전도율 | 80°C에서 1.44 W/m/K |
| CTE | X/Y 축: 19 ppm/°C; Z 축: 39 ppm/°C (우수한 치수 안정성) |
이점
Rogers RT/duroid 6035HTC 기판의 핵심 성능 이점은 PCB에 다음과 같은 실질적인 이점을 제공합니다:
-고전력 부품의 효율적인 열 방출을 가능하게 하는 높은 열전도율.
-개선된 유전체 열 방출로 고전력 애플리케이션에서 작동 온도를 효과적으로 낮춥니다.
-최소 삽입 손실로 우수한 고주파 성능을 제공하여 최적의 신호 무결성을 보장합니다.
-구리 트레이스의 우수한 열 안정성으로 일관된 장기 작동 및 향상된 신뢰성을 지원합니다.
대상 애플리케이션
Rogers RT/duroid 6035HTC의 고급 특성을 활용한 이 양면 PCB는 다음과 같은 고전력 RF 및 마이크로파 시스템에 이상적인 솔루션입니다:
-고전력 RF 및 마이크로파 증폭기: 통신 및 산업 분야의 다양한 고전력 증폭 시나리오에 적합합니다.
-RF 부품: 전력 증폭기, 커플러, 필터, 컴바이너, 전력 분배기를 포함한 핵심 RF 시스템 부품에 적용 가능합니다.
결론
결론적으로, 이 양면 경질 PCB는 고전력 RF 및 마이크로파 애플리케이션을 위한 고신뢰성 기술 솔루션입니다. 전 세계적으로 공급 가능하며 소량 프로토타이핑과 대량 생산을 지원하여 전문 RF 프로젝트에 대해 강력하고 비용 효율적인 옵션을 제공하는 동시에 까다로운 통신 및 산업 마이크로파 시스템의 엄격한 성능 요구 사항을 충족합니다.
|
|
| 모크: | 1개 |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 가방 + 상자 |
| 배달 기간: | 8-9 영업일 |
| 지불 방법: | 티/티 |
| 공급 능력: | 달 당 5000PCS |
고전력 RF 및 마이크로파 환경에 맞춰 설계된 이 양면 경질 PCB는 Rogers RT/duroid 6035HTC—첨단 세라믹 충진 PTFE 복합재—를 사용하여 우수한 열 방출, 탁월하게 낮은 전송 손실 및 지속적인 작동 신뢰성을 제공합니다. 엄격한 제조 공차로 제작되어 정교한 RF 부품의 중요한 성능 요구 사항을 충족하며 전 세계의 까다로운 산업 및 통신 애플리케이션에서 강력한 기능을 보장합니다.
PCB 사양
| PCB 구조 및 표면 처리 매개변수 | 사양 |
| 레이어 구성 | 양면 경질 PCB (2개 레이어), 블라인드 비아 없음 |
| 보드 치수 | 단위당 87mm × 96.5mm, ±0.15mm |
| 완성 두께 | 0.85mm |
| 구리 클래딩 | 양쪽 외부 레이어에 1oz (1.4 mils, 35 μm) |
| 비아 도금 | 20 μm 두께 |
| 정밀 공차 | 최소 트레이스/간격: 5/6 mils; 최소 홀 크기: 0.2mm |
| 표면 마감 | 침지 은 |
| 실크스크린 | 상단 레이어: 흰색; 하단 레이어: 없음 |
| 솔더 마스크 | 상단 레이어: 파란색; 하단 레이어: 없음 |
| 품질 관리 | 출하 전 100% 전기 테스트 |
PCB 스택업
| 스택업 레이어 (상단에서 하단으로) | 재료 및 두께 |
| 구리_레이어_1 | 35 μm 전기 도금 (ED) / 역처리 구리 |
| 코어 기판 | Rogers RT/duroid 6035HTC, 0.762mm (30mil) 두께 |
| 구리_레이어_2 | 35 μm 전기 도금 (ED) / 역처리 구리 |
품질 규정 준수 및 가용성
제조 규정 준수 및 가용성 측면에서 이 PCB는 제조 아트워크에 Gerber RS-274-X 형식을 채택했으며, 이는 PCB 제조 데이터를 전송하기 위한 업계 표준 프로토콜입니다. 또한 PCB 품질, 신뢰성 및 성능에 대한 엄격한 요구 사항을 정의하는 세계적으로 인정받는 벤치마크인 IPC-Class 2 표준을 엄격하게 준수합니다. 또한 이 PCB는 전 세계 공급이 가능하며, 소량 프로토타이핑과 대량 생산을 모두 지원하여 전 세계 고객의 다양한 요구를 충족할 수 있습니다.
Rogers RT/duroid 6035HTC 재료 소개
Rogers RT/duroid 6035HTC는 고전력 RF 및 마이크로파 애플리케이션을 위해 특별히 개발된 세라믹 충진 PTFE 복합 기판입니다. RT/duroid 6000 시리즈보다 2.4배 높은 열전도율, 장기적인 열 안정성을 위한 ED/역처리 구리 포일, 드릴링 성능을 향상시키는 고급 충진 시스템—알루미나 충진 고열 라미네이트에 비해 제조 비용 절감—을 포함하여 표준 라미네이트에 비해 뚜렷한 이점을 제공합니다.
주요 특징
| 주요 기술 특징 (RT/duroid 6035HTC) | 사양 |
| 유전 상수 (DK) | 10 GHz/23°C에서 3.5 ± 0.05 |
| 손실 계수 | 10 GHz/23°C에서 0.0013 (초저신호 손실) |
| 유전 상수 열 계수 | -66 ppm/°C |
| 수분 흡수율 | 0.06% (우수한 환경 안정성) |
| 열전도율 | 80°C에서 1.44 W/m/K |
| CTE | X/Y 축: 19 ppm/°C; Z 축: 39 ppm/°C (우수한 치수 안정성) |
이점
Rogers RT/duroid 6035HTC 기판의 핵심 성능 이점은 PCB에 다음과 같은 실질적인 이점을 제공합니다:
-고전력 부품의 효율적인 열 방출을 가능하게 하는 높은 열전도율.
-개선된 유전체 열 방출로 고전력 애플리케이션에서 작동 온도를 효과적으로 낮춥니다.
-최소 삽입 손실로 우수한 고주파 성능을 제공하여 최적의 신호 무결성을 보장합니다.
-구리 트레이스의 우수한 열 안정성으로 일관된 장기 작동 및 향상된 신뢰성을 지원합니다.
대상 애플리케이션
Rogers RT/duroid 6035HTC의 고급 특성을 활용한 이 양면 PCB는 다음과 같은 고전력 RF 및 마이크로파 시스템에 이상적인 솔루션입니다:
-고전력 RF 및 마이크로파 증폭기: 통신 및 산업 분야의 다양한 고전력 증폭 시나리오에 적합합니다.
-RF 부품: 전력 증폭기, 커플러, 필터, 컴바이너, 전력 분배기를 포함한 핵심 RF 시스템 부품에 적용 가능합니다.
결론
결론적으로, 이 양면 경질 PCB는 고전력 RF 및 마이크로파 애플리케이션을 위한 고신뢰성 기술 솔루션입니다. 전 세계적으로 공급 가능하며 소량 프로토타이핑과 대량 생산을 지원하여 전문 RF 프로젝트에 대해 강력하고 비용 효율적인 옵션을 제공하는 동시에 까다로운 통신 및 산업 마이크로파 시스템의 엄격한 성능 요구 사항을 충족합니다.
