| 모크: | 1 PC |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8-9 작업 일 |
| 지불 방법: | 전신환 |
| 공급 능력: | 달 당 5000 PC |

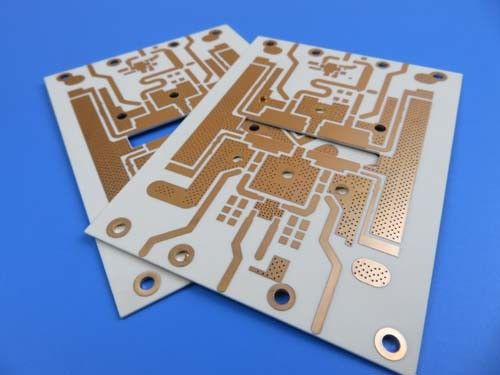

Rogers 4003 32mil 0.813mm PCB RO4003C 필터용 양면 RF 고주파 PCB
(인쇄 회로 기판은 맞춤형 제품이며 표시된 그림과 매개변수는 참조용입니다)
RO4003C 탄화수소 세라믹 라미네이트는 회로 구성 비용을 낮게 유지하면서 뛰어난 고주파 성능을 제공하도록 설계되었습니다.작동 주파수가 500MHz를 초과하면 설계자가 사용할 수 있는 라미네이트가 제한되지만 RO4003C는 여전히 RF 마이크로파 회로, 정합 네트워크 및 제어된 임피던스 전송 라인을 위한 신뢰할 수 있는 선택입니다.유전 손실이 낮기 때문에 더 높은 작동 주파수에서 표준 회로 기판 재료를 사용할 수 없는 응용 분야에 선호되는 재료입니다.또한 RO4003C는 넓은 주파수 범위에서 일관된 유전 상수를 가지며 모든 회로 기판 재료 중 가장 낮은 온도 계수 중 하나입니다.열 팽창 계수(CTE)는 혼합 유전체 다층 기판을 만드는 데 중요한 높은 치수 안정성을 포함하여 PCB 설계자에게 여러 가지 이점을 제공합니다.극한의 열 충격 조건에서도 RO4003C의 낮은 Z축 CTE는 신뢰할 수 있는 도금 스루홀 품질을 보장합니다.또한 Tg >280C 덕분에 이 소재의 팽창 특성은 PCB 공정의 전체 온도 범위에서 안정적으로 유지됩니다.
PCB명세서
| PCB 크기 | 98x72mm=1PCS |
| 보드 유형 | |
| 레이어 수 | 양면 PCB |
| 표면 실장 부품 | 예 |
| 스루홀 부품 | 예 |
| 레이어 스택업 | 구리 ------- 35um(1oz)+PLATE |
| RO4003C 32mil 0.813mm | |
| 구리 ------- 35um(1oz)+PLATE | |
| 기술 | |
| 최소 추적 및 공간: | 6.98밀/6.28밀 |
| 최소/최대 구멍: | 0.3/1.2mm |
| 다른 구멍의 수: | 5 |
| 드릴 구멍의 수: | 481 |
| 가공된 슬롯 수: | 0 |
| 내부 컷아웃 수: | 1 |
| 임피던스 제어 | 아니요 |
| 보드 재료 | |
| 유리 에폭시: | RO4003C 32mil(0.813mm), Tg 288℃ |
| 최종 호일 외부: | 1.5온스 |
| 최종 호일 내부: | 0온스 |
| PCB의 최종 높이: | 0.9mm ±0.1 |
| 도금 및 코팅 | |
| 표면 마감 | 이머전 골드 |
| 솔더 마스크 적용 대상: | 아니요 |
| 솔더 마스크 색상: | 아니요 |
| 솔더 마스크 유형: | 해당 없음 |
| 컨투어/커팅 | 라우팅 |
| 마킹 | |
| 구성요소 범례의 측면 | 아니요 |
| 구성요소 범례의 색상 | 아니요 |
| 제조업체 이름 또는 로고: | 해당 없음 |
| 을 통해 | 도금 스루홀(PTH) |
| 가연성 등급 | 해당 없음 |
| 치수 공차 | |
| 개략 차원: | 0.0059"(0.15mm) |
| 보드 도금: | 0.0030"(0.076mm) |
| 드릴 공차: | 0.002"(0.05mm) |
| 시험 | 선적 전 100% 전기 테스트 |
| 제공할 삽화의 유형 | 이메일 파일, Gerber RS-274-X, PCBDOC 등 |
| 서비스 가능 지역 | 전 세계적으로, 전 세계적으로. |
RO4003C PCB(인쇄 회로 기판)는 자동차 레이더 및 센서, 셀룰러 기지국 안테나, 직접 방송 위성, 저잡음 블록, 전력 증폭기 및 RFID를 비롯한 다양한 전자 응용 분야에서 중요한 역할을 합니다.
Rogers 4003C(RO4003C)의 데이터 시트
| RO4003C 일반적인 값 | |||||
| 재산 | RO4003C | 방향 | 단위 | 상태 | 시험 방법 |
| 유전 상수, ε프로세스 | 3.38±0.05 | 지 | 10GHz/23℃ | IPC-TM-650 2.5.5.5 고정 스트립라인 | |
| 유전율,εDesign | 3.55 | 지 | 8 ~ 40GHz | 미분 위상 길이 방법 | |
| 소산 계수tan,δ | 0.0027 0.0021 |
지 | 10GHz/23℃ 2.5GHz/23℃ |
IPC-TM-650 2.5.5.5 | |
| ε의 열 계수 | +40 | 지 | ppm/℃ | -50℃150으로℃ | IPC-TM-650 2.5.5.5 |
| 체적 저항률 | 1.7×1010 | MΩ.cm | 조건 A | IPC-TM-650 2.5.17.1 | |
| 표면 저항률 | 4.2 x 109 | MΩ | 조건 A | IPC-TM-650 2.5.17.1 | |
| 전기적 강도 | 31.2(780) | 지 | Kv/mm(v/밀) | 0.51mm(0.020") | IPC-TM-650 2.5.6.2 |
| 인장 탄성률 | 19,650(2,850) 19,450(2,821) |
엑스 와이 |
MPa(ksi) | RT | ASTM D 638 |
| 인장 강도 | 139(20.2) 100(14.5) |
엑스 와이 |
MPa(ksi) | RT | ASTM D 638 |
| 굴곡강도 | 276 (40) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
| 치수 안정성 | <0.3 | X,Y | mm/m (밀/인치) |
에칭+E2/150 후℃ | IPC-TM-650 2.4.39A |
| 열팽창 계수 | 11 14 46 |
엑스 와이 지 |
ppm/℃ | -55℃~288℃ | IPC-TM-650 2.4.41 |
| TG | >280 | ℃TMA | ㅏ | IPC-TM-650 2.4.24.3 | |
| Td | 425 | ℃TGA | ASTM D 3850 | ||
| 열 전도성 | 0.71 | 월/월/영형케이 | 80℃ | ASTM C518 | |
| 수분 흡수 | 0.06 | % | 48시간 침수 0.060" 샘플 온도 50℃ |
ASTM D 570 | |
| 밀도 | 1.79 | gm/센티미터삼 | 23℃ | ASTM D 792 | |
| 구리 껍질 강도 | 1.05 (6.0) |
N/mm (플리) |
솔더 플로트 1 온스 후. EDC 포일 |
IPC-TM-650 2.4.8 | |
| 가연성 | 해당 없음 | UL 94 | |||
| 무연 프로세스 호환 가능 | 예 | ||||
|
|
