| 모크: | 1 PC |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8-9 작업 일 |
| 지불 방법: | 전신환 |
| 공급 능력: | 달 당 5000 PC |

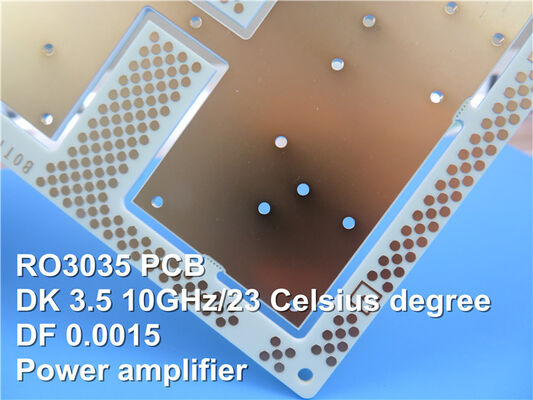

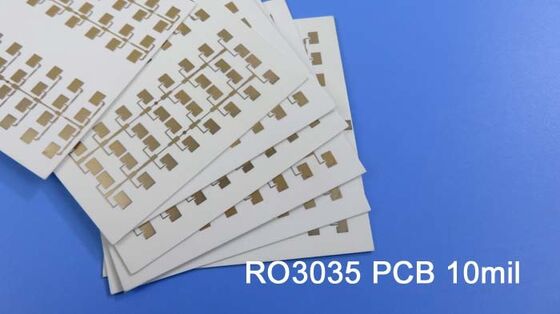

로저스 PCB RO3035 10밀리 0.254mm DK3.5로 제작
(인프린트 회로 보드는 맞춤형 제품입니다, 그림과 표시된 매개 변수는 참조를위한 것입니다)
로저스 RO3035 고주파 회로 재료는 상업용 마이크로 웨브 및 RF 응용 프로그램에서 사용하도록 설계된 세라믹으로 채워진 PTFE 복합재입니다.경쟁력 있는 가격에 뛰어난 전기 및 기계적 안정성을 제공하도록 설계되었습니다.기계적 특성은 일관성 있습니다. 이것은 설계자가 warpages 또는 신뢰성 문제에 직면하지 않고 다층 보드 디자인을 개발 할 수 있습니다.RO3035 물질은 X축과 Y축에서 17 ppm/°C의 열 확장 계수를 나타냅니다.이 팽창 계수는 구리와 일치하여 재료가 우수한 차원 안정성을 나타낼 수 있습니다.1인치당 5밀리Z축 CTE는 24 ppm/°C로 극한 환경에서도 뛰어난 판화 구멍 신뢰성을 제공합니다.
전형적인 응용 프로그램:
1) 자동차 레이더
2) 케이블 시스템에서의 데이터 링크
3) 글로벌 위치 위성 안테나
4) 전력 증폭기 및 안테나
PCB 사양
| PCB 크기 | 55x57mm=1PCS |
| 보드 타입 | 2면 PCB |
| 계층 수 | 2층 |
| 표면 장착 부품 | 네 |
| 구멍 구성 요소 를 통해 | 네 |
| 레이어 스택 | 구리 ------- 18um ((0.5 온스) + 판 TOP 층 |
| RO3035 0.254mm | |
| 구리 ------- 18um ((0.5 온스) + 판 BOT 레이어 | |
| 기술 | |
| 최소한의 흔적과 공간: | 4 밀리 / 4 밀리 |
| 최소 / 최대 구멍: | 0.4mm / 5.5mm |
| 다른 구멍의 수: | 5 |
| 굴착 구멍 수: | 79 |
| 밀링된 슬롯의 수: | 0 |
| 내부 절단자 수: | 0 |
| 임페던스 제어: | 아니 |
| 골드 손가락 번호: | 0 |
| 보드 소재 | |
| 유리 에포시: | RO3035 0.254mm |
| 최종 포일 외부: | 1온스 |
| 최종 포일 내부: | 제1호 |
| PCB의 최종 높이: | 0.3mm ±0.1 |
| 접착 및 코팅 | |
| 표면 마감 | 잠수 금 |
| 용접 마스크는 다음을 적용합니다. | 제1호 |
| 솔더 마스크 색상: | 제1호 |
| 용접 마스크 종류: | 제1호 |
| 컨투어/컷 | 로팅 |
| 표기 | |
| 컴포넌트 레전드의 측면 | 제1호 |
| 부품 레전드 색상 | 제1호 |
| 제조업체의 이름 또는 로고: | 제1호 |
| VIA | 구멍 (PTH) 을 뚫고 덮고, 최소 크기는 0.4mm입니다. |
| 발화성 등급 | UL 94-V0 승인 MIN |
| 차원 허용 | |
| 오프라인 차원: | 0.0059" |
| 판 접착: | 0.0029" |
| 굴착 용도: | 0.002" |
| 테스트 | 100% 전기 테스트 배송 전 |
| 제공 될 예술 작품의 종류 | 이메일 파일, Gerber RS-274-X, PCBDOC 등 |
| 서비스 영역 | 전 세계적으로, 전 세계적으로. |
로저스 3035 (RO3035) 의 데이터 시트
| RO3035 전형적 가치 | |||||
| 재산 | RO3035 | 방향 | 단위 | 조건 | 시험 방법 |
| 다이렉트릭 상수,ε 프로세스 | 30.50±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 클램프된 스트라이프라인 | |
| 다이렉트릭 상수,ε 설계 | 3.6 | Z | 8GHz에서 40GHz까지 | 차분 단계 길이의 방법 | |
| 분산 요인,tanδ | 0.0015 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
| 열 계수 ε | -45 | Z | ppm/°C | 10 GHz -50°C150까지°C | IPC-TM-650 2.5.5.5 |
| 차원 안정성 | 0.11 0.11 |
X Y |
mm/m | COND A | IPC-TM-650 2.2.4 |
| 부피 저항성 | 107 | MΩ.cm | COND A | IPC 25.17.1 | |
| 표면 저항성 | 107 | MΩ | COND A | IPC 25.17.1 | |
| 튼튼성 모듈 | 1025 1006 |
X Y |
MPa | 23°C | ASTM D 638 |
| 수분 흡수 | 0.04 | % | D48/50 | IPC-TM-650 2.6.2.1 | |
| 특정 열 | j/g/k | 계산 | |||
| 열전도성 | 0.5 | W/M/K | 50°C | ASTM D 5470 | |
| 열 팽창 계수 (-55 ~ 288)°C) |
17 17 24 |
X Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.4.1 |
| Td | 500 | °CTGA | ASTM D 3850 | ||
| 밀도 | 2.1 | gm/cm3 | 23°C | ASTM D 792 | |
| 구리 껍질 강도 | 10.2 | 내면 | 1온스, EDC 용접 후 떠 | IPC-TM 2.4.8 | |
| 발화성 | V-0 | UL 94 | |||
| 납 없는 공정 호환성 | 그래요 | ||||
|
|
