| 모크: | 1개 |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 가방 + 상자 |
| 배달 기간: | 8-9 영업일 |
| 지불 방법: | 티/티 |
| 공급 능력: | 달 당 5000PCS |

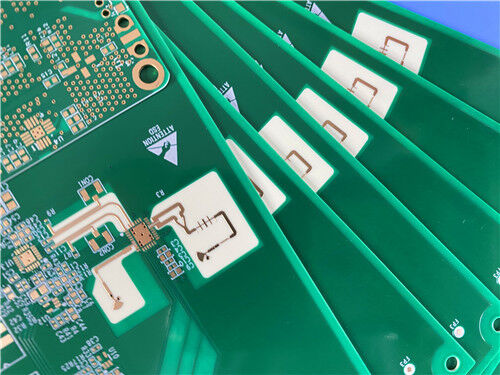

이 2층 딱딱한 RF PCB는 로저스 RO4533 (Ceramic-filled, glass-reinforced hydrocarbon material) 로 만들어졌으며, Immersion Gold 표면 완성도를 갖추고 있습니다.IPC 2급 품질 표준을 준수, 이 PCB는 셀룰러 인프라 베이스 스테이션 안테나와 WiMAX 안테나 네트워크와 같은 중요한 애플리케이션에 대해 일관성 있고 신뢰할 수있는 성능을 제공합니다.차원 안정성, 그리고 표준 제조 프로세스와 호환성, 그것은 저렴한 가격에모바일 인프라 마이크로 스트립 안테나 프로젝트를 위한 고성능 기판.
PCB사양s
| 건축물 | 세부 사항 |
| 기본 재료 | RO4533 세라믹으로 채워진 유리 강화 탄화수소 물질 |
| 계층 수 | 2층 ∙ 모바일 인프라 안테나 및 표준 제조 프로세스의 성능을 지원하기 위해 최적화된 딱딱한 PCB 구조 |
| 보드 크기 | 123.5mm x 46mm (1PCS), 밀접한 허용도 +/- 0.15mm |
| 트레이스 & 스페이스 | 최소 4/5 mils, 신호 무결성을 손상시키지 않고 컴팩트하고 얇은 선 회로 설계가 가능 |
| 최소 구멍 크기 | 0.25mm, 고정밀 부품 장착 요구 사항에 적합합니다. |
| 비아 | 맹인 비아스가 없으므로 제조 프로세스를 단순화하면서 신뢰할 수있는 신호 전송을 위해 안전한 간층 연결을 보장합니다. |
| 완성된 보드 두께 | 0.6mm, 셀룰러 인프라 안테나의 두께 요구 사항을 충족하면서 강력한 기계적 안정성을 제공합니다. |
| 구리 무게 | 외층 (35μm) 에서 1oz (1.4 mils) 로 이동 인프라 응용 프로그램에서 RF 신호에 대한 우수한 전도성을 제공합니다. |
| 접착 두께를 통해 | 20μm, IPC 2급 표준을 준수 |
| 표면 마감 | 높은 정밀성 안테나 집합체에 대한 우수한 용접성, 부식 저항성 및 장기 신뢰성을 보장하는 몰입 금 |
| 실크 스크린 & 솔더 마스크 | 상단 실크스크린: 흰색; 하단 실크스크린: 아니오; 상단 솔더 마스크: 녹색; 하단 솔더 마스크: 아니오 |
| 품질 검사 | 운송 전에 100% 전기 테스트가 수행됩니다. |
PCB 스택-위 설정
| 스택업 컴포넌트 | 사양 및 설명 |
| 구리층 1 | 35μm ✓ 셀룰러 인프라 안테나 애플리케이션에 효율적인 신호 전송 및 열 전도성을 보장합니다. |
| 로저스 4533 코어 | 0.508mm (20mil) PCB의 뛰어난 저손실 성능의 기초로 작용합니다. 모바일 인프라 안테나에 특별히 설계되었습니다. |
| 구리층 2 | 35μm RF 안테나 회로에서 균형 잡힌 신호 흐름을 보장하기 위해 일관된 전도성과 대칭을 제공합니다 |
RO4533 기판: 저손실, 고성능 안테나 솔루션의 핵심
로저스 RO4533 라미네이트는 우리의 PCB의 탁월한 성능의 초석입니다. 모바일 인프라 마이크로 스트립 안테나 애플리케이션의 요구를 충족시키기 위해 특별히 설계되었습니다.
로저스 RO4533 라미네이트는 세라믹으로 채워진, 유리로 강화된 탄화수소 기반 물질로 제어 된 변압기 상수, 낮은 손실 성능을 제공합니다.그리고 모바일 인프라 마이크로 스트립 안테나 애플리케이션에 필요한 우수한 수동 인터모들레이션 반응이 라미네이트는 전통적인 FR-4 및 고온 납 없는 용접 처리와 완전히 호환됩니다.평면 뚫린 구멍 제조를 위해 전통적인 PTFE 기반 라미네이트에 요구되는 특수 처리에 대한 필요성을 제거하는 사항보다 전통적인 PTFE 안테나 기술에 대한 저렴한 대안으로서, RO4533는 설계자가 안테나의 가격과 성능을 균형있게 할 수 있도록합니다.RO4533 라미네이트는 가장 엄격한 환경 표준을 충족시키기 위해 할로겐이없는 버전으로 제공됩니다..
RO4533 다이렉트릭 재료의 樹脂 시스템은 최적 안테나 성능을 위해 필요한 특성을 제공하기 위해 설계되었습니다.X 및 Y 방향 모두에서 열 팽창 계수 (CTEs) 는 구리와 비슷합니다., 이는 인쇄 회로 보드 안테나에서 긴장을 줄입니다. RO4533 재료의 전형적인 유리 전환 온도는 280 ° C (536 ° F) 를 초과합니다.낮은 Z축 CTE와 우수한 접착 된 구멍 신뢰성으로 이어집니다..
RO4533 PCB의 주요 특징
RO4533는 모바일 인프라 안테나 애플리케이션에 특별히 맞춘 뛰어난 전기 및 기계적 기능을 제공합니다.
다이 일렉트릭 상수 (Dk): 10GHz에서 3.3 안테나 애플리케이션에 대한 제어되고 안정적인 신호 전파를 보장합니다
분산 요인: 10GHz에서 0.0025 低介電 손실, 신호 무결성 및 안테나 효율성 보존에 중요합니다.
열 확장 계수 (CTE): X 축 13ppm/°C, Y 축 11ppm/°C, Z 축 37ppm/°C ∙ 구리와 일치한 X/Y CTE는 안테나 PCB의 열 스트레스를 감소시킵니다
유리 전환 온도 (Tg): >280°C
낮은 수분 흡수: 0.02% ️ 습한 운영 조건에서 신뢰성을 향상시켜 야외 안테나 배치에 이상적입니다.
열전도: 0.6 W/mK ◎ 효율적인 열 분비를 촉진하여 안테나 시스템의 전력 처리 기능을 향상시킵니다
RO4533 PCB의 주요 장점
RO4533 기판은 모바일 인프라 안테나 엔지니어와 제조업체에게 다음과 같은 수많은 장점을 제공합니다.
낮은 손실, 낮은 Dk 및 낮은 PIM 응답 ✅ 다양한 모바일 인프라 안테나 애플리케이션에 적합합니다.
열성 합금 시스템 (thermoset resin system) ◎ 표준 PCB 제조 공정과 호환되며 제조 복잡성과 비용을 줄입니다
우수한 차원 안정성 더 큰 패널 크기에 더 높은 생산량을 제공하여 생산 효율성을 최적화합니다
균일한 기계적 특성 ‧ 조작 중에 기계적 형태를 유지하여 안테나의 일관성 성능을 보장합니다.
높은 열전도성 (High thermal conductivity) ◎ 전력 처리 능력을 향상시키고, 높은 전력 애플리케이션에서 안테나의 신뢰성을 향상시킵니다.
신청서
우리의 RO4533 2층 RF PCB는 다음과 같은 저손실, 고성능 모바일 인프라 애플리케이션을 위해 특별히 설계되었습니다.
- 셀룰러 인프라 기지 스테이션 안테나
-WiMAX 안테나 네트워크
그림 형식 및 가용성
그래프 형식: Gerber RS-274-X에서 제공됩니다. PCB 제조에 대한 산업 표준 형식,모든 주요 설계 및 제조 소프트웨어와 호환성을 보장하고 신뢰할 수있는 생산을 보장합니다..
사용 가능성: 전 세계 ✅ 전 세계 엔지니어 및 제조업체의 요구를 충족시키기 위해 산업 표준에 부합하는 배송 시간을 제공합니다.
|
|
