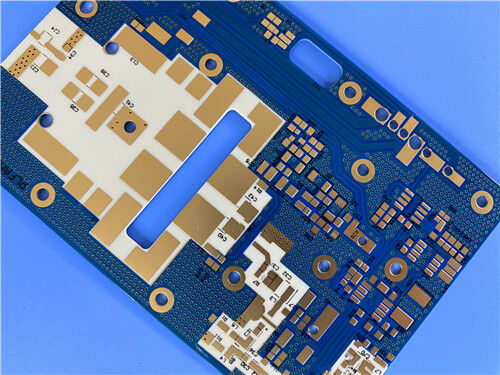

비용 효율적인 2레이어 리지드를 찾아서RF PCB뛰어난 고주파 성능과 신호 무결성을 제공하는 것이 무엇입니까? 이 2레이어 견고한 RF PCB는 Rogers가 개발한 독점 라미네이트인 RO4350B Low Profile로 구성되었으며 Immersion Gold 표면 마감이 특징입니다. IPC 클래스 2 품질 표준을 준수하는 이 PCB는 셀룰러 기지국 안테나, 고속 디지털 장비 및 위성 LNB와 같은 중요한 애플리케이션에 일관되고 안정적인 성능을 제공합니다. 낮은 도체 손실, 유연한 설계 기능, 비용 효율적인 제조에 초점을 맞춘 이 제품은 고주파 RF 및 디지털 프로젝트를 위한 고성능의 생산하기 쉬운 기판을 찾는 엔지니어 및 조달 팀에게 최적의 선택으로 떠오르고 있습니다.
PCB사양에스
| 건설 품목 | 세부 |
| 기본 재료 | RO4350B 로우 프로파일 – 역처리된 포일과 통합된 독점적인 Rogers 라미네이트로 낮은 도체 손실과 비용 효율적인 제조 기능을 제공합니다. |
| 레이어 수 | 2레이어 – 고주파 성능을 지원하고 표준 제조 공정과의 호환성을 지원하도록 최적화된 견고한 PCB 구조 |
| 보드 크기 | 78mm x 101mm(1PCS), 일관된 치수 정확도로 표준 조립 설정에 맞게 제작됨 |
| 추적 및 공간 | 최소 5/6mils로 신호 무결성을 희생하지 않고 콤팩트한 미세 라인 회로 설계 가능 |
| 최소 구멍 크기 | 0.25mm, RF 및 디지털 애플리케이션의 고정밀 부품 장착 요구 사항과 호환 가능 |
| 비아 | 블라인드 비아가 없어 제조 공정을 단순화하는 동시에 고주파 신호 전송을 위한 안전한 층간 연결을 보장합니다. |
| 완성된 보드 두께 | 0.2mm로 공간이 제한된 고주파 및 디지털 장비에 가볍고 컴팩트한 설계 유연성 제공 |
| 구리 무게 | 외부 레이어(35μm)에서 1oz(1.4mils)로 고주파 RF 및 디지털 신호에 탁월한 전도성 제공 |
| 도금 두께를 통해 | 20μm, IPC 클래스 2 표준을 준수하여 다양한 작동 환경에서 안정적인 전기 연결과 기계적 내구성을 보장합니다. |
| 표면 마감 | Immersion Gold는 고정밀 어셈블리에 탁월한 납땜성, 내식성 및 장기 신뢰성을 보장합니다. |
| 실크스크린 & 솔더 마스크 | 최고 실크스크린: 백색; 하단 실크스크린: 아니오; 탑 솔더 마스크: 파란색; 하단 솔더 마스크: 아니요 – 가시성과 신호 성능 간의 균형 달성 |
| 품질 테스트 | 배송 전에 100% 전기 테스트를 수행하여 전체 기능을 보장하고 안정적인 배포를 위해 결함 있는 장치를 제거합니다. |
PCB 스택-구성
| 스택업 구성요소 | 사양 및 설명 |
| 구리층 1 | 35μm – 고주파 RF 및 디지털 애플리케이션을 위한 효율적인 신호 전송 및 열 전도성 보장 |
| Rogers RO4350B LoPro 기판 | 4mil(0.102mm) - PCB의 우수한 고주파 성능을 위한 기반 역할을 하며 비용 효율적인 제조를 위해 설계되었습니다. |
| 구리층 2 | 35μm – 고주파 및 디지털 회로에서 균형 잡힌 신호 흐름을 보장하기 위해 일관된 전도성과 대칭성을 제공합니다. |
작품 형식 및 가용성
아트워크 형식: Gerber RS-274-X로 제공 - PCB 제조를 위한 업계 표준 형식으로 호환성을 보장하고 안정적인 생산을 보장합니다.
가용성: 전 세계 – 당사는 업계 표준을 준수하는 배송 시간으로 전 세계 엔지니어 및 제조업체의 요구 사항을 충족하기 위해 글로벌 배송을 제공합니다.
RO4350B 로우 프로파일 기판: 고주파수, 비용 효율적인 성능의 핵심
Rogers의 RO4350B 저높이 적층판은 최신 RF 및 디지털 응용 분야의 요구 사항을 충족하도록 설계된 PCB의 뛰어난 고주파 성능과 비용 효율성의 초석 역할을 합니다.
RO4350B 로우 프로파일 라미네이트는 역처리된 포일이 표준 RO4350B 유전체와 결합될 수 있도록 하는 독점적인 Rogers 기술을 활용합니다. 이 혁신적인 설계는 도체 손실이 낮은 라미네이트를 생성하여 표준 RO4350B 라미네이트 시스템의 모든 중요한 특성을 유지하면서 삽입 손실과 신호 무결성을 향상시킵니다. RO4350B 탄화수소 세라믹 라미네이트는 비용 효율적인 회로 제조와 함께 우수한 고주파 성능을 제공하도록 특별히 설계되었습니다. 그 결과 표준 에폭시/유리(FR-4) 공정을 사용하여 생산할 수 있는 저손실 재료가 탄생했으며, 나트륨 식각과 같은 전문적인 비아 준비가 필요하지 않아 제조 비용이 크게 절감됩니다.
RO4350B 로우 프로파일 PCB의 주요 특징
RO4350B 로우 프로파일은 다음을 포함하여 고주파수, 비용에 민감한 응용 분야에 맞게 특별히 맞춤화된 탁월한 전기적 및 기계적 기능을 제공합니다.
유전 상수: 10 GHz/23°C에서 3.48 +/- 0.05 – 고주파 RF 애플리케이션을 위한 안정적인 신호 전파 보장
손실 계수: 10GHz/23°C에서 0.0037 – 낮은 유전 손실은 신호 무결성을 유지하고 삽입 손실을 줄이는 데 중요합니다.
고온 성능: Td > 390°C, High Tg 280°C 초과(TMA) - 열악한 환경에서도 고온 처리 및 안정적인 작동을 지원합니다.
높은 열 전도율: 0.69W/mK – 효율적인 열 방출을 가능하게 하여 고전력 애플리케이션에서 구성 요소를 보호합니다.
낮은 Z축 열팽창 계수: 32ppm/°C – 온도 변동에 따른 치수 안정성 및 신뢰성 향상
구리 일치 열팽창 계수(-55 ~ 288°C): X축 10ppm/°C, Y축 12ppm/°C, Z축 32ppm/°C – 열 스트레스를 줄이고 장기적인 신뢰성을 향상시킵니다.
UL 94-V0 가연성 – 전자 장비에 대한 엄격한 화재 안전 표준을 충족합니다.
무연 공정 호환 – 글로벌 환경 규정 및 현대 제조 관행에 부합
RO4350B 로우 프로파일 PCB의 주요 이점
RO4350B 로우 프로파일 기판은 엔지니어와 제조업체에게 다음과 같은 다양한 이점을 제공합니다.
낮은 삽입 손실로 더 높은 작동 주파수 설계(40GHz 초과) 가능 – 고주파수 프로젝트의 적용 범위 확장
기지국 안테나의 PIM(Passive Inter-Modulation) 감소 – 통신 시스템의 신호 품질 및 성능 향상
낮은 도체 손실로 인한 열 성능 향상 – 구성 요소 수명 및 신뢰성 연장
다층 PCB 기능 – 복잡한 고밀도 회로에 대한 설계 유연성 제공
설계 유연성 – 다양한 RF 및 디지털 애플리케이션 요구 사항에 적응
고온 처리 - 엄격한 제조 및 작동 조건과 호환 가능
환경 문제 충족 – 무연 및 안전 표준 준수
CAF 저항성 – 전도성 양극 필라멘트의 형성을 방지하여 장기적인 신뢰성 향상
응용
RO4350B 로우 프로파일 2레이어 RF PCB는 다음을 포함하여 고주파수, 비용 효율적인 애플리케이션을 위해 특별히 설계되었습니다.
|
|
