| 모크: | 1 PC |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8-9 작업 일 |
| 지불 방법: | 전신환 |
| 공급 능력: | 달 당 5000 PC |

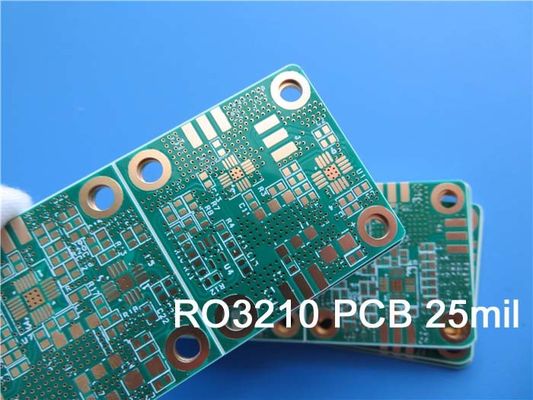

로저스 RO3210 고주파 회로 재료는 섬유 유리로 강화 된 세라믹으로 채워진 라미네이트입니다.이 재료들은 특별한 전기 성능과 기계적 안정성을 제공하기 위해 설계되었습니다.. RO3210 라미네이트는 비조직 PTFE 라미네이트의 표면 부드러움을 결합합니다. 이러한 재료는 표준 PTFE 회로 보드 처리 기술을 사용하여 PCB로 제조 될 수 있기 때문에,그것은 대량 생산을 초래하고 시장에서 경쟁력 있는 가격을 얻을RO3210 기판의 변압 변수는 10.2이고 분산 인수는 0입니다.0027.
전형적인 응용s:
1자동차 충돌 방지 시스템
2자동차 세계 위치 위성 안테나
3케이블 시스템에서 데이터 링크
4LMDS 및 무선 광대역
5원격 계측기
PCB 사양
| PCB 크기 | 35 x 77mm = 2개의 디자인 = 2PCS |
| 보드 타입 | 2면 PCB |
| 계층 수 | 2층 |
| 표면 장착 부품 | 네 |
| 구멍 구성 요소 를 통해 | 아니 |
| 레이어 스택 | 구리 ------- 18um ((0.5 온스) + 판 TOP 층 |
| RO3210 0.635mm | |
| 구리 ------- 18um ((0.5 온스) + 판 BOT 층 | |
| 기술 | |
| 최소한의 흔적과 공간: | 6 밀리 / 6 밀리 |
| 최소 / 최대 구멍: | 0.3mm / 5.6mm |
| 다른 구멍의 수: | 2 |
| 굴착 구멍 수: | 182 |
| 밀링된 슬롯의 수: | 0 |
| 내부 절단자 수: | 0 |
| 임페던스 제어: | 아니 |
| 골드 손가락 번호: | 0 |
| 보드 소재 | |
| 유리 에포시: | RO3210 0.635mm |
| 최종 포일 외부: | 1온스 |
| 최종 포일 내부: | 1온스 |
| PCB의 최종 높이: | 0.8mm ±0.08 |
| 접착 및 코팅 | |
| 표면 마감 | 잠수 금 (23.3%) 0.05μm 3μm 니켈 |
| 용접 마스크는 다음을 적용합니다. | 위쪽과 아래쪽, 12마이크론 최소 |
| 솔더 마스크 색상: | 녹색, PSR-2000GT600D, 타이요 공급. |
| 용접 마스크 종류: | LPSM |
| 컨투어/컷 | 라우팅, V-컷 |
| 표기 | |
| 컴포넌트 레전드의 측면 | 위쪽과 아래쪽 |
| 부품 레전드 색상 | 흰색, IJR-4000 MW300, 타이요 브랜드 |
| 제조업체의 이름 또는 로고: | 보드에 표시된 지휘자와 다리 자유 영역 |
| VIA | 구멍 (PTH) 을 통과하여 접착하여 최소 크기가 0.3mm입니다. |
| 발화성 등급 | UL 94-V0 승인 MIN |
| 차원 허용 | |
| 오프라인 차원: | 0.0059" |
| 판 접착: | 0.0029" |
| 굴착 용도: | 0.002" |
| 테스트 | 100% 전기 테스트 배송 전 |
| 제공 될 예술 작품의 종류 | 이메일 파일, Gerber RS-274-X, PCBDOC 등 |
| 서비스 영역 | 전 세계적으로, 전 세계적으로. |
로저스의 데이터 셰이트3210(R)O3210)
| RO3210 전형적 가치 | |||||
| 재산 | RO3210 | 방향 | 단위 | 조건 | 시험 방법 |
| 다이렉트릭 상수,ε 프로세스 | 100.2±0.5 | Z | 10 GHz 23°C | IPC-TM-650 2.5.5.5 클램프된 스트라이프라인 | |
| 다이렉트릭 상수,ε 설계 | 10.8 | Z | 8GHz에서 40GHz까지 | 차분 단계 길이의 방법 | |
| 분산 요인,tanδ | 0.0027 | Z | 10 GHz 23°C | IPC-TM-650 2.5.5.5 | |
| 열 계수 ε | -459 | Z | ppm/°C | 10GHz 0°C~100°C | IPC-TM-650 2.5.5.5 |
| 차원 안정성 | 0.8 | X, Y | mm/m | COND A | ASTM D257 |
| 부피 저항성 | 103 | MΩ.cm | COND A | IPC 25.17.1 | |
| 표면 저항성 | 103 | MΩ | COND A | IPC 25.17.1 | |
| 튼튼성 모듈 | 579 517 |
MD CMD |
kpsi | 23°C | ASTM D 638 |
| 물 흡수 | <0.1 | - | % | D24/23 | IPC-TM-650 2.6.2.1 |
| 특정 열 | 0.79 | j/g/k | 계산 | ||
| 열전도성 | 0.81 | W/M/K | 80°C | ASTM C518 | |
| 열 팽창 계수 (-55~288°C) |
13 34 |
X,Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.4.1 |
| Td | 500 | °C | TGA | ASTM D3850 | |
| 밀도 | 3 | gm/cm3 | |||
| 구리 껍질 강도 | 11 | pli | 1온스, EDC 용접 후 떠 | IPC-TM 2.4.8 | |
| 발화성 | V-0 | UL 94 | |||
| 납 없는 공정 호환성 | 네 | ||||
|
|
