RO4730G3 녹색 땜납 가면을 가진 2개의 층 0.6mm 침수 금 PCB

RO4730G3 녹색 땜납 가면을 가진 2개의 층 0.6mm 침수 금 PCB

모크: 1 PC
가격: USD9.99-99.99
표준 포장: 진공 bags+Cartons
배달 기간: 8-9 작업 일
지불 방법: 전신환
공급 능력: 달 당 5000 PC
자세한 정보
원래 장소
중국
브랜드 이름
Bicheng
인증
UL, ISO9001, IATF16949
모델 번호
BIC-058.V1.0
기재:
RO4730G3 20 밀리리터
레이어 총수:
2 층
Pcb 두께:
0.6 밀리미터
PCB 사이즈:
110 밀리미터 X 50 mm = 1 type = 1 부분
솔더 마스크:
그린
실크 스트린:
하얀색
구리 중량:
외층 35 μm
표면가공도:
침지 금
강조하다:

2 층 침지 금 PCB

,

0.6 밀리미터 침지 금 PCB

,

IATF16949 0.6 밀리미터 PCB

제품 설명



로저스고주파 PCB 내장RO4730G3 20밀 0.508mmDK3.0(침수 골드 포함)셀룰러 기지국 안테나

(인쇄 회로 기판은 맞춤형 제품이며 표시된 그림과 매개변수는 참조용입니다)



Rogers RO4730G3 안테나 등급 라미네이트는 기존 PTFE 기반 라미네이트에 대한 신뢰할 수 있고 저렴한 대안입니다.안테나 설계자가 필요로 하는 기계적 및 전기적 특성을 가지고 있습니다.LoPro Reverse Treated EDC 호일을 사용할 때 재료의 유전 상수는 3.0이고 손실 탄젠트는 0.0022입니다.이러한 값을 통해 안테나 설계자는 신호 손실을 최소화하면서 상당한 이득 값을 실현할 수 있습니다.-160dBc보다 우수한 값으로 낮은 PIM 성능이 입증된 재료를 사용할 수 있습니다.



RO4730G3 재료는 기존 에폭시 및 고온 무연 솔더 공정과 호환됩니다.도금 스루 홀 준비를 위해 기존 PTFE 기반 라미네이트에 필요한 특수 처리가 필요하지 않습니다.다층은 175℃에서 RO4450F bondply를 사용하여 달성할 수 있습니다.RO4730G3의 수지 시스템은 안테나 설계자가 원하는 특성을 제공하도록 설계되었습니다.유리 전이 온도가 280oC를 초과하여 Z축 CTE가 낮고 도금 스루 홀 신뢰성이 우수하며 무연 솔더 가공성이 우수합니다.



일반적인 응용 분야는 셀룰러 기지국 안테나입니다.



일반적인 설명

Cellular Base Station Antenna PCB 적용을 위해 0.508mm(20mil) RO4730G3에 제작된 양면 RF PCB의 일종입니다.



기본사양

모재: RO4730G3 20mil(0.508mm)

유전 상수: 3.0+/-0.5

레이어 수: 2 레이어

유형: 관통 구멍

형식 : 110mm x 50mm = 1종 = 1장

표면 마무리: 침지 금

구리 중량: 외층 35μm

솔더 마스크 |범례: 녹색 |하얀색

최종 PCB 높이: 0.60mm

표준: IPC 6012 클래스 2

포장: 배송을 위해 20개가 포장됩니다.

리드타임: 영업일 기준 7일

유통기한: 6개월

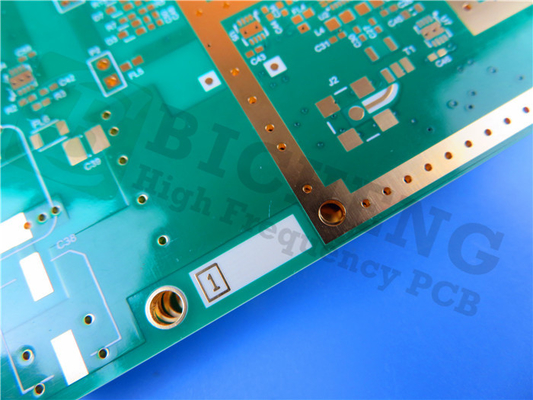

RO4730G3 녹색 땜납 가면을 가진 2개의 층 0.6mm 침수 금 PCB 0



Rogers 4730(RO4730G3)의 데이터 시트

RO4730G3 일반 값
재산 RO4730G3 방향 단위 상태 시험 방법
유전 상수, ε프로세스 3.0±0.5   10GHz 23℃ IPC-TM-650 2.5.5.5
유전율,εDesign 2.98   1.7GHz ~ 5GHz 미분 위상 길이 방법
소산 계수, tanδ 0.0028   10GHz 23℃ IPC-TM-650 2.5.5.5
  2.5GHz
ε의 열 계수 +34 ppm/℃ -50℃~150℃ IPC-TM-650 2.5.5.5
치수 안정성 <0.4 엑스, 와이 mm/m 이테크 후 +E2/150℃ IPC-TM-650 2.4.39A
체적 저항률(0.030") 9×107   MΩ.cm 조건 A IPC-TM-650 2.5.17.1
표면 저항률(0.030") 7.2×105   조건 A IPC-TM-650 2.5.17.1
-165   dBc 50옴 0.060" 43dBm 1900MHz
전기 강도(0.030") 730 V/밀   IPC-TM-650 2.5.6.2
굴곡 강도 MD 181 (26.3)   MPa(kpsi) RT ASTM D790
CMD 139 (20.2)
수분 흡수 0.093 - % 48/50 IPC-TM-650 2.6.2.1 ASTM D570
열 전도성 0.45 W/mK 50℃ ASTM D5470
열팽창 계수 15.9
14.4
35.2
엑스
와이
ppm/℃ -50℃~288℃ IPC-TM-650 2.4.4.1
TG >280     IPC-TM-650 2.4.24
Td 411     ASTM D3850
밀도 1.58   gm/센티미터   ASTM D792
구리 껍질 강도 4.1   플라이 1온스,로프로 EDC IPC-TM-650 2.4.8
가연성 V-0       UL 94
무연 프로세스 호환 가능
