TLF-35 400x500mm 다중층 Taconic PCB 널 벌거벗은 구리 지상 끝

TLF-35 400x500mm 다중층 Taconic PCB 널 벌거벗은 구리 지상 끝

모크: 1 PC
표준 포장: 진공 bags+Cartons
배달 기간: 8-9 작업 일
지불 방법: 전신환
공급 능력: 달 당 5000 PC
자세한 정보
원래 장소
중국
브랜드 이름
Bicheng
인증
UL, ISO9001, IATF16949
모델 번호
BIC-091.V1.0
기재:
유기적 요업 박판 제품 TLF-35
레이어 총수:
1 층, 2 층, 4 층.
PCB 두께:
0.8 밀리미터, 1.6 밀리미터
PCB 사이즈:
≤400mm X 500mm
구리 중량:
0.5 온스, 1 온스, 2 온스
표면가공도:
나동선, HASL, ENIG, 침적식 주석 기타 등등.
강조하다:

벌거 벗은 구리 다층 PCB 보드

,

400x500mm 다층 PCB 보드

,

IATF16949 다층 PCB 보드

제품 설명



Taconic TLF-35 고주파 PCB30mil, 60mil 두꺼운 코팅 침지 금, HASL, 침지 은 및 주석 포함

(PCB는 맞춤형 제품이며 표시된 그림과 매개변수는 참조용입니다.)



여러분, 안녕하세요,

오늘은 TLF-35 고주파 PCB에 대해 이야기합니다.



Taconic TLF-35는 직조 유리 강화재를 기반으로 하는 유기-세라믹 라미네이트입니다.이것은 세라믹 충전 기술과 코팅된 PTFE 유리 섬유의 결과입니다.

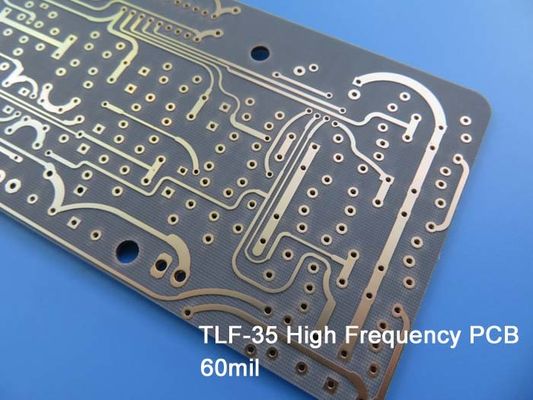

TLF-35 400x500mm 다중층 Taconic PCB 널 벌거벗은 구리 지상 끝 0



TLF-35의 일반적인 값

재산 시험 방법 단위 단위
유전 상수 @ 1.9GHz IPC-TM650 2.5.5.5.1 모드   3.50 ±0.05   3.50 ±0.05
손실 계수 @ 1.9GHz IPC-TM650 2.5.5.5.1 모드   0.0016   0.0016
손실 계수 @ 10GHz IPC-TM650 2.5.5.5.1 모드   0.0022   0.0022
수분 흡수 IPC-TM 650 2.6.2.1 % 0.03 % 0.03
껍질 강도(1온스 구리) IPC-TM 650 2.4.8 파운드/선형 인치 10 N/mm 1.8
체적 저항률 IPC-TM 650 2.5.17.1 맘·센티미터 2.0×109 맘·센티미터 2.0×109
표면 저항률 IPC-TM 650 2.5.17.1 3.0×108 3.0×108
세로 굽힘 강도 IPC-TM 650 650 2.4.4 psi 13000 N/mm2 90
십자형 굴곡 강도 IPC-TM 650 650 2.4.4 psi 13000 N/mm2 90
열 전도성 IPC-TM 650 2.4.50 W/m/K 0.37 W/m/K 0.37
xy CTE(50 ~ 150) IPC-TM 650 2.4.41 ppm/ 9-12 ppm/ 9-12
z CTE(50 ~ 150) IPC-TM 650 2.4.41 ppm/ 80 ppm/ 80
가연성 UL-94   V-0   V-0




다음과 같은 이점이 있습니다.

1. DK3.5로 PIMD(Phase Intermodulation Distortion) 개선

TLF-35는 안테나 애플리케이션을 위한 크기 효과적인 PCB에서 개선된 PIMD 성능을 얻도록 설계되었습니다.TLF-35의 유전 상수는 PIMD 요구 수준과 유사한 3.5입니다.



2. 향상된 PTH 품질

그것은 더 작은 천공 구멍에 대해서도 더 안정적인 구멍 벽과 절연 저항을 초래하는 더 나은 PTH 품질을 보여줍니다.



3. 고주파에서 안정적

TLF-35는 뛰어난 고주파 성능을 제공하도록 설계되었습니다.



4. 낮은 흡습성

초저 수분 흡수율과 낮은 손실 계수는 주파수에 따른 위상 변이를 최소화합니다.



5. 비용.

저렴한 비용으로 대용량 상용 마이크로파 및 무선 주파수 응용을 실현합니다.



TLF-35 400x500mm 다중층 Taconic PCB 널 벌거벗은 구리 지상 끝 1



일반적인 응용 프로그램은 다음과 같습니다.

1. 안테나

2. 전력 증폭기(TD-SCDMA, WCDMAS, LTE, WLAN 등)

3. LNA, 리피터 PA

4. 수동 RF 부품(필터, 커플러 등)



TLF-35 400x500mm 다중층 Taconic PCB 널 벌거벗은 구리 지상 끝 2



우리의PCB 기능(TLF-35)

PCB 기능
기판 재료: 유기 세라믹 라미네이트
지정: TLF-35
유전 상수 3.50 ±0.05
레이어 수: 1레이어, 2레이어, 4레이어.
구리 무게: 0.5온스, 1온스, 2온스
기판 두께: 0.8mm, 1.6mm
기판 크기: ≤400mm X 500mm
표면 마무리: 베어 구리, HASL, ENIG, 침수 주석 등




우리는 TLF-35 고주파 PCB를 1oz 및 2oz 구리, 0.8mm 및 1.6mm 두께, 최대 패널 크기 400 X 500mm, 표면 마감 베어 구리, HASL, ENIG, 침지 주석 등으로 ​​공급할 수 있습니다.



Bicheng은 프로토타입, 소량 배치 및 대량 생산 서비스를 제공하는 것을 전문으로 합니다.

질문이 있으시면 언제든지 문의해 주십시오.



읽어주셔서 감사합니다.
