제품 상세 정보:
결제 및 배송 조건:
|
| 기재: | 가벼운 우븐 섬유 유리 | 레이어 총수: | 1 층, 2 층, 4 층. |
|---|---|---|---|
| PCB 두께: | 0.2 밀리미터, 0.3 밀리미터, 0.6 밀리미터, 0.8 밀리미터, 1.6 밀리미터 | PCB 사이즈: | ≤400mm Ｘ 500 밀리미터 |
| 구리 중량: | 0.5oz, 1oz, 2oz | 표면가공도: | 나동선, HASL, ENIG, 침적식 주석 기타 등등. |
| 하이 라이트: | Taconic 고주파 PCB,경량 짠 유리 섬유 Taconic PCB,TLY-3FF 코팅 고주파 PCB |
||

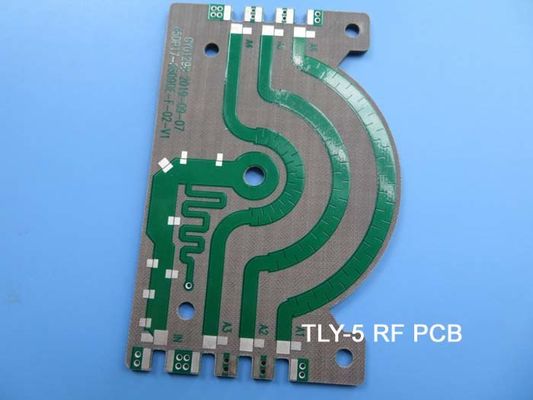

TLY-5, TLY-5-L, TLY-3, TLY-3FF와 타코닉 TLY 고주파 PCB가 HASL, 침지 금, OSP와 주석으로 덧입힙니다
(PCB는 주문형 제품, 사진이고 보여진 매개 변수가 참고를 단지 위한 것입니다)
모두 안녕하세요,
오늘, 우리는 TLY 물질에 구축된 고주파 PCB에 대해 대화하고 있습니다.
TLY 박판 제품은 매우 가벼운 우븐 섬유 유리에 의해 제조되며, 그것이 타코닉 회사에서 왔습니다. 그들은 잘게 절단된 섬유 강화된 PTFE 복합체 보다 더 차원앨리 안정적입니다. 그들이 더 기계적으로 안정적이기 때문에, 그것은 많은 양 제조업에 적합합니다.
저소비 전력 팩터는 밀리미터파 주파수에서 다른 안테나와 더불어 77 기가헤르츠에 설계된 자동차 레이더 응용을 위한 성공적인 배치를 가능하게 합니다.
우리는 그것의 하기 장점으로 이익을 얻습니다 :
1. 차원앨리 안정적입니다 :
많은 양 제작은 가능하게 됩니다.
2. 가장 낮은 DF
저절연 일정 범위에, 흩어지기 인자는 10 기가헤르츠에 대략 0.0009입니다.
3. 저수분 흡수
그것은 가혹 환경에서 일할 수 있습니다.
4. 높은 구리 박리 강도
그것은 높이 차원앨리 안정적인 2.32에 달려있습니다.
5. 획일적이고 일관된 DK
대부분의 두께를 위해, 유전체 상수는 +/-0.02에 대한 허용한도와 이 범위에 어딘가에 상술될 수 있습니다
전형적인 애플리케이션은 다음을 포함합니다 :
셀룰러 통신
전력 증폭기, 필터, 연결기
항공 우주, 항공전자공학
페이즈드 어레이 안테나
그들은 TLY 가족에서 구성원들 6입니다. 우리는 TLY-5를 위한 주식을 가지고 있습니다. 다른 사람은 고객들의 요구조건에 따라 구입됩니다.
| PCB 역량 | |
| PCB 재료 : | 가벼운 우븐 섬유 유리 |
| TLY 가족 (유전체 상수 ±0.02) | TLY-5A (DK=2.17) |
| TLY-5A-L (DK=2.17) | |
| TLY-5 (DK=2.20) | |
| TLY-5-L (DK=2.20) | |
| TLY-3 (DK=2.33) | |
| TLY-3FF (DK=2.33) | |
| 레이어 총수 : | 1 층, 2 층, 4 층. |
| 구리 중량 : | 0.5 온스, 1 온스, 2 온스 |
| PCB 두께 : | 0.2 밀리미터, 0.3 밀리미터, 0.6 밀리미터, |
| 0.8 밀리미터, 1.6 밀리미터 | |
| PCB 사이즈 : | ≤400mm Ｘ 500 밀리미터 |
| 표면가공도 : | 나동선, HASL, ENIG, 침적식 주석 기타 등등. |
비정은 당신에게 원형, 작은 묶음과 대량 생산 서비스를 제공하는 것을 전문으로 합니다.
의문 사항이 있다면 자유롭게 저희에게 연락해 주세요.
당신의 읽기에 대해 감사하세요.
부록 : TLY의 표준치
| TLY 표준치 | |||||
| 특성 | 검사 방법 | 유닛 | 가치 | 유닛 | 가치 |
| 10 기가헤르츠에 있는 DK | IPC-650 2.5.5.5 | 2.2 | 2.2 | ||
| 10 기가헤르츠에 있는 Df | IPC-650 2.5.5.5 | 0.0009 | 0.0009 | ||
| 수분 흡수 | IPC-650 2.6.2.1 | % | 0.02 | % | 0.02 |
| 유전성 깨짐 | IPC-650 2.5.6 | kV | >45 | kV | >45 |
| 절연 내력 | ASTM Ｄ 149 | V/mil | 2,693 | V/mil | 106,023 |
| 체적 저항률 | (고상한 임시. 뒤에) IPC-650 2.5.17.1 | 모흠 / 센티미터 | 1010 | 모흠 / 센티미터 | 1010 |
| 체적 저항률 | (습도 뒤에) IPC-650 2.5.17.1 | 모흠 / 센티미터 | 1010 | 모흠 / 센티미터 | 109 |
| 표면 저항치 | (고상한 임시. 뒤에) IPC-650 2.5.17.1 | 모엠에스 | 108 | 모엠에스 | 108 |
| 표면 저항치 | (습도 뒤에) IPC-650 2.5.17.1 | 모엠에스 | 108 | 모엠에스 | 108 |
| 플렉스 힘(MD) | IPC-650 2.4.4 | psi | 14,057 | N/mm2 | 96.91 |
| 플렉스 힘(CD) | IPC-650 2.4.4 | psi | 12,955 | N/mm2 | 89.32 |
| 껍질 힘 (12 oz.ed 구리) | IPC-650 2.4.8 | Ibs./inch | 11 | N/mm | 1.96 |
| 껍질 힘 (1 oz.CL1 구리) | IPC-650 2.4.8 | Ibs./inch | 16 | N/mm | 2.86 |
| 껍질 힘 (1 온스..CV1 구리) | IPC-650 2.4.8 | Ibs./inch | 17 | N/mm | 3.04 |
| 껍질 힘 | (고상한 임시. 뒤에) IPC-650 2.4.8 | Ibs./inch | 13 | N/mm | 2.32 |
| 영의 기준(MD) | ASTM Ｄ 3039/IPC-650 2.4.19 | psi | 1.4 Ｘ 106 | N/mm2 | 9.65 Ｘ 103 |
| 푸아송의 비율(MD) | ASTM Ｄ 3039/IPC-650 2.4.19 | 0.21 | 0.21 | ||
| 열전도율 | ASTM Ｆ 433 | W/M*K | 0.22 | W/M*K | 0.22 |
| 차원의 안정성(MD,10mil) | IPC-650 2.4.39 (avg.after bake&thermal 스트레스) | 밀리리터 /는 조금씩 움직입니다 | -0.038 | -0.038 | |
| 차원의 안정성(CD,10mil) | IPC-650 2.4.39 (avg.after bake&thermal 스트레스) | 밀리리터 /는 조금씩 움직입니다 | -0.031 | -0.031 | |
| 비중 (비중) | ASTM Ｄ 792 | g/cm3 | 2.19 | g/cm3 | 2.19 |
| CTE (x 축) (25-260C) | ASTM Ｄ 3386(TMA) | ppm/C | 26 | ppm/C | 26 |
| CTE (Y 축) (25-260C) | ASTM Ｄ 3386(TMA) | ppm/C | 15 | ppm/C | 15 |
| CTE (Z 축) (25-260C) | ASTM Ｄ 3386(TMA) | ppm/C | 217 | ppm/C | 217 |
| NASA 탈가스 (% TML) | 0.01 | 0.01 | |||
| NASA 탈가스 (% CVCM) | 0.01 | 0.01 | |||
| NASA 탈가스 (% WVR) | 0.00 | 0.00 | |||
| UL-94 인화성 등급 | UL-94 | V-0 | V-0 | ||
