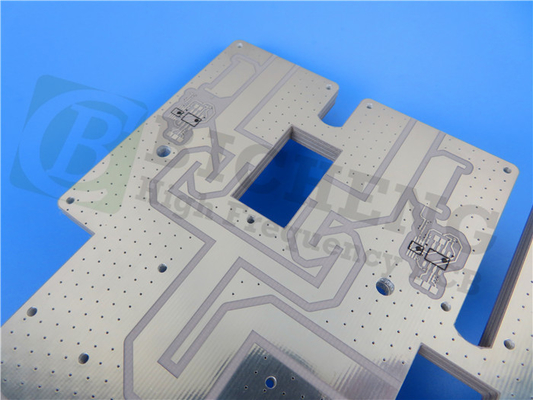

Rogers RT/Duroid 6002 고주파 PCB10mil, 20mil, 30mil 및 60mil 코팅 이머전 골드그리고이머시영형n 실버.
(PCB는 맞춤형 제품이며 표시된 그림과 매개변수는 참조용입니다.)
여러분, 안녕하세요,
오늘은 RT/duroid 6002 소재로 만든 고주파 PCB에 대해 이야기합니다.
RT/ duroid ® 6002 마이크로웨이브 재료는 일종의 저손실 및 저유전 상수 라미네이트로 복잡한 마이크로웨이브 구조 설계에서 기계적 신뢰성 및 전기적 안정성에 대한 엄격한 요구 사항을 충족할 수 있습니다.주요 구성 요소는 PTFE 세라믹 복합 재료입니다.
RT/duroid ®6002의 유전 상수는 -55℃에서 150℃ 사이의 온도 변화에 대한 저항성이 우수하여 전기적 안정성을 위한 필터, 발진기 및 지연선 응용 설계의 요구 사항을 충족할 수 있습니다.
주요 이점은 다음과 같습니다.
첫째, 낮은 손실은 우수한 고주파수 성능을 보장합니다.
둘째, 우수한 기계적 및 전기적 특성, 안정적인 다층 보드 구조.
셋째, 유전 상수의 열 계수가 매우 낮아 우수한 치수 안정성을 보장합니다.
넷째, 구리와 일치하는 면내 확장 계수는 보다 안정적인 표면 실장 어셈블리를 허용합니다.
다섯째, 가스 방출이 적어 우주 응용 분야에 이상적입니다.
일반적인 애플리케이션은 다음과 같습니다.
1. 위상 배열 안테나
2. 라운드 기반 및 항공 레이더 시스템
3. 민간 항공사 충돌 방지
4. GPS 안테나
5. 전원 백플레인
우리의PCB 기능(RT/듀로이드 6002)
| PCB 기능 | |
| 기판 재료: | 세라믹 충전 PTFE 합성물 |
| 지정: | RT/듀로이드 6002 |
| 유전 상수: | 2.94 ±0.04(프로세스) |
| 2.94(디자인) | |
| 레이어 수: | 2층, 다층 |
| 구리 무게: | 0.5oz(17µm), 1oz(35µm), 2oz(70µm) |
| 기판 두께: | 10mil(0.254mm), 20mil(0.508mm) |
| 30mil(0.762mm), 60mil(1.524mm), 120mil(3.048mm) | |
| PCB 크기: | ≤400mm X 500mm |
| 솔더 마스크: | 그린, 블랙, 블루, 옐로우, 레드 등 |
| 표면 마무리: | 베어 구리, HASL, ENIG, OSP 등 |
RT/druoid PCB의 기본 구리에는 0.5oz, 1oz 및 2oz가 있습니다.PCB 보드의 두께는 5mil에서 120mil까지 다양하여 설계자가 고려할 수 있습니다.
RT/duroid 6002 PCB의 기본 색상은 흰색입니다.
RT/duroid 6002 PCB는 안테나, 내부 레이어 연결이 있는 복잡한 다층 회로, 적대적인 환경에서 항공 우주 설계를 위한 마이크로웨이브 회로와 같은 평면 및 비평면 구조의 장비에 매우 적합합니다.
질문이 있으시면 언제든지 문의해 주십시오.읽어주셔서 감사합니다.
부록: RT/duroid 6002의 데이터 시트
| RT/duroid 6002 일반 값 | |||||
| 재산 | RT/듀로이드 6002 | 방향 | 단위 | 상태 | 시험 방법 |
| 유전 상수, ε프로세스 | 2.94±0.04 | 지 | 10GHz/23℃ | IPC-TM-650 2.5.5.5 | |
| 유전율,εDesign | 2.94 | 8GHz ~ 40GHz | 미분 위상 길이 방법 | ||
| 소산 계수, tanδ | 0.0012 | 지 | 10GHz/23℃ | IPC-TM-650 2.5.5.5 | |
| ε의 열 계수 | +12 | 지 | ppm/℃ | 10GHz 0℃-100℃ | IPC-TM-650 2.5.5.5 |
| 체적 저항률 | 106 | 지 | 맘.cm | ㅏ | ASTM D 257 |
| 표면 저항률 | 107 | 지 | 몸 | ㅏ | ASTM D 257 |
| 인장 탄성률 | 828(120) | X,Y | MPa(kpsi) | 23℃ | ASTM D 638 |
| 궁극의 스트레스 | 6.9(1.0) | X,Y | MPa(kpsi) | ||
| 얼티밋 스트레인 | 7.3 | X,Y | % | ||
| 압축 계수 | 2482(360) | 지 | MPa(kpsi) | ASTM D 638 | |
| 수분 흡수 | 0.02 | % | D48/50 | IPC-TM-650 2.6.2.1 ASTM D 570 |
|
| 열 전도성 | 0.6 | w/m/k | 80℃ | ASTM C518 | |
| 열팽창 계수 (-55~288℃) |
16 16 24 |
엑스 와이 지 |
ppm/℃ | 23℃/50% 상대습도 | IPC-TM-650 2.4.41 |
| Td | 500 | ℃ TGA | ASTM D 3850 | ||
| 밀도 | 2.1 | gm/센티미터삼 | ASTM D 792 | ||
| 비열 | 0.93(0.22) | j/g/k (BTU/ib/OF) |
계획된 | ||
| 구리 껍질 | 8.9(1.6) | Ibs/in.(N/mm) | IPC-TM-650 2.4.8 | ||
| 가연성 | V-0 | UL 94 | |||
| 무연 프로세스 호환 가능 | 예 | ||||
|
|
