| 기재: | 타코닉 RF-35TC | 레이어 총수: | 2 Layer, Multilayer, Hybrid type |
|---|---|---|---|
| PCB 두께: | 0.3 밀리미터, 0.6 밀리미터, 0.8 밀리미터, 1.6 밀리미터, (10mil, 20 밀리리터, 30 밀리리터, 60 밀리리터 기판) | PCB 사이즈: | ≤400mm Ｘ 500 밀리미터 |
| 솔더 마스크: | 녹색, 빨간, 검은, 하얀, 푸른 기타 등등. | 구리 중량: | 0.5oz, 1oz, 2oz |
| 표면가공도: | 나동선, HASL, ENIG, 침적식 주석 기타 등등 | ||
| 하이 라이트: | RF-35TC RF PCB Board,2oz RF PCB Board,2oz Radio Frequency PCB |
||

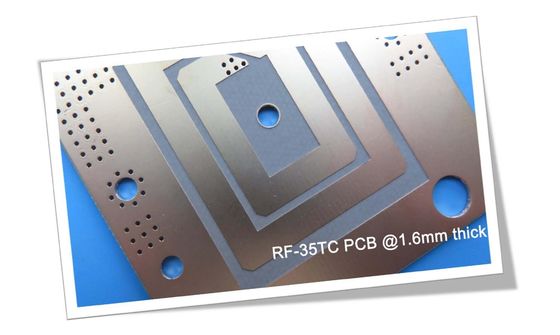

고주파 PCB는 전력 증폭기를 위해 60 MIL 두께와 침지 금으로 타코닉 RF-35TC DK3.5를 토대로 했습니다
(PCB는 주문형 제품, 사진이고 보여진 매개 변수가 참고를 단지 위한 것입니다)
모두 안녕하세요,
오늘, 우리는 RF-35TC에 구축된 일종의 고주파 PCB를 도입합니다.
RF-35TC는 타코닉 회사로부터의 PTFE 기반을 둔, 요업 채워진 섬유 고주파 자료입니다.
PCB의 상술은 다음과 같습니다
두배는 편들었습니다, 기판이 3.5에 있는 RF-35TC, DK입니다 ; 87 밀리미터까지 105 밀리미터 장기간 넓입니다 ; 1.6 밀리미터에 있는 끝난 PCB 두께가 2 온스에 구리 중량을 완성했습니다 ; 어떤 솔더 마스크와 실크 스트린 ; 표면가공도는 침지 금입니다
이것은 작성되는 스택업입니다.
최상위 계층과 바닥층은 2 온스 끝난 구리입니다, 유전체 재료 RF-35TC가 1.524 밀리미터 두께에 중앙에 있으며, 3.5에 DK
RF-35TC PCB의 기본 컬러는 갈색이고 회색입니다. 그것의 메인 애플리케이션은 전력 증폭기, 연결기와 필터입니다. 게다가 그것은 또한 넓게 안테나, 위성장비와 기타에서 사용됩니다.
| PCB 역량 | |
| PCB 재료 : | PTFE 기반을 둔 세라믹은 섬유 유리 기판을 충전했습니다 |
| 지정자 : | RF-35TC |
| 10GHz에 있는 유전체 상수 : | 3.50 |
| 레이어 총수 : | 2 층, 다층, 하이브리드 형태 |
| 구리 중량 : | 0.5 온스, 1 온스, 2 온스 |
| PCB 두께 : | 0.3 밀리미터, 0.6 밀리미터, 0.8 밀리미터, 1.6 밀리미터 |
| (10mil, 20 밀리리터, 30 밀리리터, 60 밀리리터 기판) | |
| 솔더 마스크 : | 녹색, 빨간, 검은, 하얀, 푸른 기타 등등. |
| PCB 사이즈 : | ≤400mm Ｘ 500 밀리미터 |
| 표면가공도 : | 나동선, HASL, ENIG, 침적식 주석 기타 등등. |
우리는 당신에게 양측대, 다층 기판과 하이브리드 기판을 제공할 수 있습니다. 0.3 밀리미터부터 1.6 밀리미터까지 두께 범위, 500 밀리미터까지 400 밀리미터에 있는 최대 크기 ; 그들은 나동선, 허풍 수준, 침지 금 기타 등등의 표면가공도입니다.
RF-35TC는 뛰어난 방열 성능을 제공하고 따라서 그것이 일종의 열띠게 전도성 있는 저손실 박판 제품입니다. 그것은 고출력 애플리케이션에 가장 잘 적합합니다. 열은 축전기 기타 등등과 같은 PCB와 표면 고정 성분에 양쪽 송전선으로부터 떨어진 흩어집니다.
당신이 질문이 있다면, 우리와 연락하여 주세요.
읽은 것에 대해 당신에게 감사하세요.
부록 : 데이터 시트 RF-35TC
| RF-35TC 표준치 | |||||
| 특성 | 검사 방법 | 유닛 | 가치 | 유닛 | 가치 |
| DK @10 기가헤르츠 | IPC-650 2.5.5.5.1(modified) | 3.5 | 3.5 | ||
| ㈜티씨케이 (-30 내지 120C) | IPC-650 2.5.5.5.1(modified) | ppm | 24 | ppm | 24 |
| Df @10 기가헤르츠 | IPC-650 2.5.5.5.1(modified) | 0.0011 | 0.0011 | ||
| 유전성 깨짐 | IPC-650 2.5.6 (평면내부, 오일에서 2개 핀) | kV | 56.7 | kV | 56.7 |
| 절연 내력 | (비행기를 통하여) ASTM Ｄ 149 | V/mil | 570 | V/mm | 22,441 |
| 내 아크성 | IPC-650 2.5.1 | 초 | 304 | 초 | 304 |
| 수분 흡수 | IPC-650 2.6.2.1 | % | 0.05 | % | 0.05 |
| 굴곡 힘(MD) | ASTM Ｄ 790/IPC-650 2.4.4 | psi | 12,900 | N/mm2 | 88.94 |
| 굴곡 힘(CD) | ASTM Ｄ 790/IPC-650 2.4.4 | psi | 11,700 | N/mm2 | 80.67 |
| 장력 힘(MD) | ASTM Ｄ 3039/IPC-TM-650 2.4.19 | psi | 9,020 | N/mm2 | 62.19 |
| 장력 힘(CD) | ASTM Ｄ 3039/IPC-TM-650 2.4.19 | psi | 7,740 | N/mm2 | 53.37 |
| 중단(MD)에 있는 신장 | ASTM Ｄ 3039/IPC-TM-650 2.4.19 | % | 1.89 | N/mm | 1.89 |
| 중단(CD)에 있는 신장 | ASTM Ｄ 3039/IPC-TM-650 2.4.19 | % | 1.7 | % | 1.7 |
| 영의 기준(MD) | ASTM Ｄ 3039/IPC-TM-650 2.4.19 | psi | 667,000 | N/mm2 | 4,599 |
| 영의 기준(CD) | ASTM Ｄ 3039/IPC-TM-650 2.4.19 | psi | 637,000 | N/mm2 | 4,392 |
| 푸아송의 비율(MD) | ASTM Ｄ 3039/IPC-TM-650 2.4.19 | 0.18 | 0.18 | ||
| 푸아송의 비율(CD) | ASTM Ｄ 3039/IPC-TM-650 2.4.19 | 0.23 | 0.18 | ||
| 압축률 | ASTM Ｄ 695(23C) | psi | 560,000 | N/mm2 | 3,861 |
| 굴곡 힘(MD) | ASTM Ｄ 790/IPC-650 2.4.4 | psi | 1.46 Ｘ 106 | N/mm2 | 10,309 |
| 굴곡 힘(CD) | ASTM Ｄ 790/IPC-650 2.4.4 | psi | 1.50 Ｘ 106 | N/mm2 | 10,076 |
| 껍질 힘 (12 oz.CVH) | IPC-650 2.4.8 (열 응력.) | Ibs./inch | 7 | g/cm3 | 1.25 |
| 열 전도성(Unclad,125C) | ASTM F433 (조심성 있는 열 흐름) | W/(mK) | 0.6 | W/(mK) | 0.6 |
| 열식 Conductivity(C1/C1,125C) | ASTM F433 (조심성 있는 열 흐름) | W/(mK) | 0.92 | W/(mK) | 0.92 |
| 열식 Conductivity(CH/CH,125C) | ASTM F433 (조심성 있는 열 흐름) | W/(mK) | 0.87 | W/(mK) | 0.87 |
| 차원의 안정성(MD) | IPC-650-2.4.39 Sec.5.4 (부식 뒤에) | 밀리리터 /에. | 0.23 | mm/M | 0.23 |
| 차원의 안정성(CD) | IPC-650-2.4.39 Sec.5.4 (부식 뒤에) | 밀리리터 /에. | 0.64 | mm/M | 0.64 |
| 차원의 안정성(MD) | IPC-650-2.4.39 Sec.5.5 (열 응력.) | 밀리리터 /에. | -0.04 | mm/M | -0.04 |
| 차원의 안정성(CD) | IPC-650-2.4.39 Sec.5.5 (열 응력.) | 밀리리터 /에. | 0.46 | mm/M | 0.46 |
| 표면 저항치 | (고상한 임시. 뒤에) IPC-650 2.5.17.1 | 모엠에스 | 8.33 Ｘ 107 | 모엠에스 | 8.33 Ｘ 107 |
| 표면 저항치 | (습도 뒤에) IPC-650 2.5.17.1 | 모엠에스 | 6.42 Ｘ 107 | 모엠에스 | 6.42 Ｘ 107 |
| 체적 저항률 | (고상한 임시. 뒤에) IPC-650 2.5.17.1 | 모흠 / 센티미터 | 5.19 Ｘ 108 | 모흠 / 센티미터 | 5.19 Ｘ 108 |
| 체적 저항률 | (습도 뒤에) IPC-650 2.5.17.1 | 모흠 / 센티미터 | 2.91 Ｘ 108 | 모흠 / 센티미터 | 2.91 Ｘ 108 |
| CTE (x 축) (25-260C) | IPC-650 2.4.41/ASTM Ｄ 3386 | ppm/C | 11 | ppm/C | 11 |
| CTE (Y 축) (25-260C) | IPC-650 2.4.41/ASTM Ｄ 3386 | ppm/C | 13 | ppm/C | 13 |
| CTE (Z 축) (25-260C) | IPC-650 2.4.41/ASTM Ｄ 3386 | ppm/C | 34 | ppm/C | 34 |
| 비중 | ASTM Ｄ 792 | g/cm3 | 2.35 | g/cm3 | 2.35 |
| 견고성 | ASTM Ｄ 2240 (버팀목 Ｄ) | 79.1 | 79.1 | ||
| 중단(MD)를 세게 잡아당기세요 | ASTM Ｄ 790/IPC-650 2.4.4 | % | 0.014 | % | 0.014 |
| 중단(CD)를 세게 잡아당기세요 | ASTM Ｄ 790/IPC-650 2.4.4 | % | 0.013 | % | 0.013 |
| 비열 | ASTM Ｅ 1269-05,E 967-08,E968-02 | j/(gC) | 0.94 | j/(gC) | 0.94 |
| Td (2% 체중 감량) | IPC-650 2.4.24.6/TGA | 오브 | 788 | Ｃ | 420 |
| Td (5% 체중 감량) | IPC-650 2.4.24.6/TGA | 오브 | 817 | Ｃ | 436 |
