| 원료: | 세라믹, 탄화수소 및 열경화성 폴리머의 복합재 TMM4 | 레이어 총수: | 1 층, 2 층 |
|---|---|---|---|
| PCB 두께: | 15밀(0.381mm), 20밀(0.508mm), 25밀(0.635mm), 30밀(0.762mm), 50밀(1.270mm), 60밀(1.524mm), 75밀(1.905mm), 10 | PCB 사이즈: | ≤400mm X 500mm |
| 솔더 마스크: | 녹색, 검은, 푸른, 노란, 빨간 기타 등등. | 구리 중량: | 0.5 온스 (17 um), 1 온스 (35um), 2 온스 (70um) |
| 표면 마감: | 나동선, HASL, ENIG, 침적식 주석, OSP. | ||
| 강조하다: | Tmm4 전자 레인지 Pcb를 성교합니다,침지 금 전자 레인지 Pcb,위성 통신은 PCB 보드를 성교합니다 |
||

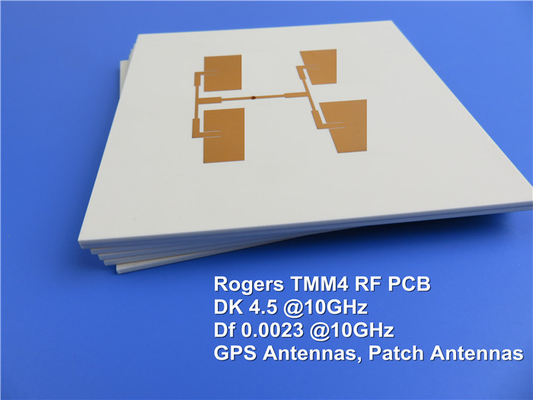

침지 금으로 TMM4 전자 레인지 프린터 배선 기판 15 밀리리터 20 밀리리터 25 밀리리터 30 밀리리터 50 밀리리터 60 밀리리터를 성교합니다
(PCB는 주문형 제품, 사진이고 보여진 매개 변수가 참고를 단지 위한 것입니다)
로저스 TMM4 열경화성 마이크로파 재료는 요업, 탄화수소입니다, 열 경화성 폴리머 복합체가 높은 도금 도통 홀 신뢰성 스트립라인과 마이크로스트립 적용의 설계를 했습니다. 그것은 4.70에 유전체 상수로 이용 가능합니다. TMM4의 전기적이고 역학적 성질은 전문화된 생산 기술을 요구하는 것 없이 양쪽 요업 전통적 PTFE 마이크로파 회로 재료의 혜택의 다수를 결합시킵니다. 그것은 무전해 도금 전에 나트륨 나프탄산 처리를 필요하지 않습니다.
TMM4는 유전체 상수, 일반적으로 30 PPM/ 이합니다' Ｃ의 예외적으로 낮은 열 계수를 가지고 있습니다. 구리도금하기 위해 매우 가까이 일치된 물질의 등방성 열 팽창율이 구멍과 저 식각 수축값을 통하여 도금된 높은 신뢰도의 생산을 고려합니다. 게다가, 후제열을 용이하게 하면서, TMM4의 열전도율은 대략 2회 전통적 PTFE / 요업 재료의 그것입니다.
열경화성 수지를 기반으로 하고, 가열될 때 TMM4는 부드러워지지 않습니다. 성분의 결과, 와어어 본딩이 회로로 이어진 것처럼 추적은 패드 상승 또는 기판 변형의 관심 없이 수행될 수 있습니다.
우리의 PCB 역량 (TMM4)
| PCB 재료 : | 세라믹, 탄화수소와 열 경화성 폴리머의 복합체 |
| 지정자 : | TMM4 |
| 유전체 상수 : | 4.5 ±0.045 (절차) ; 4.7 (설계하세요) |
| 레이어 총수 : | 1 층, 2 층 |
| 구리 중량 : | 0.5 온스 (17 um), 1 온스 (35um), 2 온스 (70um) |
| PCB 두께 : | 15 밀리리터 (0.381mm), 20 밀리리터 (0.508mm), 25 밀리리터 (0.635mm), 30 밀리리터 (0.762mm), 50 밀리리터 (1.270mm), 60 밀리리터 (1.524mm), 75 밀리리터 (1.905mm), 100 밀리리터 (2.540mm), 125 밀리리터 (3.175mm) |
| PCB 사이즈 : | ≤400mm Ｘ 500 밀리미터 |
| 솔더 마스크 : | 녹색, 검은, 푸른, 노란, 빨간 기타 등등. |
| 표면가공도 : | 나동선, HASL, ENIG, 침적식 주석, 순금 (금 하에 어떤 닉레), OSP. |
전형적인 애플리케이션
칩 테스터기들
유전성 편광기와 렌즈
필터와 연결기
위성항법장치 안테나
패치 안테나
전력 증폭기와 콤바이너
RF와 마이크로파 회로
위성 통신 시스템
TMM4의 데이터 시트
| 특성 | TMM4 | 방향 | 유닛 | 상태 | 검사 방법 | |
| 유전체 Constant,εProcess | 4.5±0.045 | Ｚ | 10 기가헤르츠 | IPC-TM-650 2.5.5.5 | ||
| 유전체 Constant,εDesign | 4.7 | - | - | 8GHz 내지 40 기가헤르츠 | 미분 위상 렝스법 | |
| 흩어지기 인자 (절차) | 0.002 | Ｚ | - | 10 기가헤르츠 | IPC-TM-650 2.5.5.5 | |
| 유전체 상수의 열 상수 | +15 | - | ppm/' Ｋ | -55C-125C | IPC-TM-650 2.5.5.5 | |
| 절연 저항 | >2000 | - | 그옴 | C/96/60/95 | ASTM D257 | |
| 체적 저항률 | 6 Ｘ 108 | - | Mohm.cm | - | ASTM D257 | |
| 표면 저항치 | 1 Ｘ 109 | - | 모흠 | - | ASTM D257 | |
| 전기 파괴 (절연 내력) | 371 | Ｚ | V/mil | - | IPC-TM-650 방법 2.5.6.2 | |
| 열 속성 | ||||||
| 디컴파오시티오인 온도(td) | 425 | 425 | CTGA | - | ASTM D3850 | |
| 열 팽창율 - Ｘ | 16 | Ｘ | ppm/K | 0 내지 140 Ｃ | ASTM Ｅ 831 IPC-TM-650, 2.4.41 | |
| 열 팽창율 - Ｙ | 16 | Ｙ | ppm/K | 0 내지 140 Ｃ | ASTM Ｅ 831 IPC-TM-650, 2.4.41 | |
| 열 팽창율 - Ｚ | 21 | Ｚ | ppm/K | 0 내지 140 Ｃ | ASTM Ｅ 831 IPC-TM-650, 2.4.41 | |
| 열전도율 | 0.7 | Ｚ | W/m/K | 80 Ｃ | ASTM C518 | |
| 역학적 성질 | ||||||
| 열 응력 뒤에 있는 구리 박리 강도 | 5.7 (1.0) 5.7 (1.0) | X,Y | 파운드 / 인치 (N/mm) | 1 온스가 땜납 뒤에 표류합니다. EDC | IPC-TM-650 방법 2.4.8 | |
| 휨강도 (MD/CMD) | 15.91 | X,Y | 인상력 크기 | A | ASTM D790 | |
| 변형 계수 (MD/CMD) | 1.76 | X,Y | 햄프시 | A | ASTM D790 | |
| 물성 | ||||||
| 수분 흡수 (2X2) | 1.27 밀리미터 (0.050 ") | 0.07 | - | % | D/24/23 | ASTM D570 |
| 3.18 밀리미터 (0.125 ") | 0.18 | |||||
| 비중 | 2.07 | - | - | A | ASTM D792 | |
| 견줌 열용량 | 0.83 | - | J/g/K | A | 산정됩니다 | |
| 적합한 무연 처리 | 예 | - | - | - | - | |
