제품 상세 정보:
결제 및 배송 조건:
|
| 원료: | 타코닉 RF-35TC | 레이어 총수: | 1 층, 2 층, 다층, 하이브리드 형태 |
|---|---|---|---|
| PCB 두께: | 0.3mm, 0.6mm, 0.8mm, 1.6mm(10mil, 20mil, 30mil, 60mil 기판) | PCB 사이즈: | ≤400mm X 500mm |
| 솔더 마스크: | 녹색, 빨간색, 검정색, 흰색, 파란색 등. | 구리 중량: | 0.5 온스, 1 온스, 2 온스 |
| 표면 마감: | 나동선, HASL, ENIG, 침적식 주석 기타 등등. | ||
| 강조하다: | 1개 온스 RF PCB Board,0.3mm RF PCB Board,0.3mm 고주파 회로판 |
||

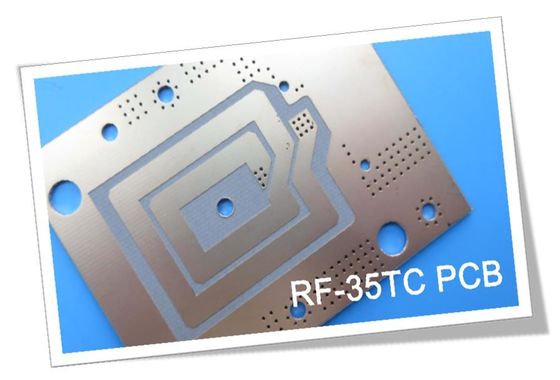

Taconic RF-35TC 고주파 PCB 10mil, 20mil, 30mil 및 60mil 두께 코팅 침지 금 및 침수 은
(PCB는 맞춤형 제품이며 표시된 그림과 매개 변수는 참조 용입니다)
여러분, 안녕하세요,
오늘은 RF-35TC 기반의 고주파 PCB를 소개합니다.
RF-35TC는 Taconic의 PTFE 기반 세라믹 충전 유리 섬유 고주파 재료입니다.
먼저 몇 가지 장점을 살펴보십시오.
탁월한 열 관리
이 소재는 우수한 방열 성능을 제공하므로 일종의 열전도성 저손실 라미네이트입니다.고출력 애플리케이션에 가장 적합합니다.열은 PCB의 전송 라인과 커패시터 등과 같은 표면 실장 구성 요소에서 모두 방출됩니다.
유사하게, Dk 안정성은 넓은 온도 범위에 걸쳐 있습니다.안테나 이득 및 효율성이 향상되고 RF-35TC는 로우 프로파일 구리에 매우 잘 결합되어 삽입 손실을 줄입니다.
표로 돌아가서 주요 응용 프로그램을 살펴보겠습니다.
1. 전력 증폭기: 0.0011의 극도로 낮은 Df와 높은 열전도율은 전력 증폭기 애플리케이션에 특히 적합합니다.
2. 커플러: 낮은 Z축 CTE 및 온도 안정 Dk는 협대역 및 광대역 오버레이 커플러 모두에 중요합니다.
3. 필터: 낮은 X 및 Y CTE 값은 인쇄된 필터에서 미량 원소 사이의 임계 거리를 유지하는 데 중요합니다.
또한 안테나, 위성 장비 등에 널리 사용됩니다.다음으로 PCB 기능을 살펴보겠습니다.
| PCB 기능 | |
| PCB 재질: | PTFE 기반 세라믹 충전 유리 섬유 기판 |
| 지정자: | RF-35TC |
| 유전 상수 @ 10GHz: | 3.50 |
| 레이어 수: | 1 Layer, 2 Layer, Multilayer, Hybrid type |
| 구리 무게: | 0.5oz, 1oz, 2oz |
| PCB 두께: | 0.3mm, 0.6mm, 0.8mm, 1.6mm |
| (10mil, 20mil, 30mil, 60mil 기판) | |
| 솔더 마스크: | 녹색, 빨강, 검정, 흰색, 파란색 등 |
| PCB 크기: | ≤400mm X 500mm |
| 표면 마무리: | 베어 구리, HASL, ENIG, 침수 주석 등 |
현재 당사는 단면 PCB, 양면 PCB, 다층 PCB 및 하이브리드 PCB를 제공할 수 있습니다.
구리 두께는 주로 1oz와 2oz입니다.
다양한 용도에 따라 0.3mm, 0.6mm, 0.8mm 및 1.6mm와 같이 선택할 수 있는 다양한 두께가 있습니다.
솔더 마스크의 색상은 녹색, 빨간색, 검정색, 흰색 및 파란색 등으로 제공됩니다.
우리의 최대 PCB 크기는 400X 500mm 이내입니다.
베어 구리, 열풍 레벨, 침지 금 및 침지 주석과 같은 다양한 표면 마감을 사용할 수 있습니다.
RF-35TC PCB의 기본 색상은 갈색과 회색입니다.
우리 회사는 프로토타입, 소량 및 대량 생산에 중점을 둡니다.질문이 있으시면 언제든지 저희에게 연락해 주십시오.
읽어 주셔서 감사합니다.
부록: 데이터 시트 RF-35TC
| RF-35TC 일반 값 | |||||
| 재산 | 실험 방법 | 단위 | 값 | 단위 | 값 |
| DK @10GHz | IPC-650 2.5.5.5.1(수정됨) | 3.5 | 3.5 | ||
| 티씨k(-30 ~ 120℃) | IPC-650 2.5.5.5.1(수정됨) | ppm | 24 | ppm | 24 |
| Df @10GHz | IPC-650 2.5.5.5.1(수정됨) | 0.0011 | 0.0011 | ||
| 유전체 고장 | IPC-650 2.5.6(평면 내, 오일에 핀 2개) | 케이 V | 56.7 | 케이 V | 56.7 |
| 유전 강도 | ASTM D 149(평면 통과) | V/mil | 570 | V/mm | 22,441 |
| 아크 저항 | IPC-650 2.5.1 | 초 | 304 | 초 | 304 |
| 수분 흡수 | IPC-650 2.6.2.1 | % | 0.05 | % | 0.05 |
| 굴곡강도(MD) | ASTM D 790/IPC-650 2.4.4 | 사이 | 12,900 | N/mm2 | 88.94 |
| 굴곡강도(CD) | ASTM D 790/IPC-650 2.4.4 | 사이 | 11,700 | N/mm2 | 80.67 |
| 인장강도(MD) | ASTM D 3039/IPC-TM-650 2.4.19 | 사이 | 9,020 | N/mm2 | 62.19 |
| 인장강도(CD) | ASTM D 3039/IPC-TM-650 2.4.19 | 사이 | 7,740 | N/mm2 | 53.37 |
| 파단신율(MD) | ASTM D 3039/IPC-TM-650 2.4.19 | % | 1.89 | N/mm | 1.89 |
| 파단신율(CD) | ASTM D 3039/IPC-TM-650 2.4.19 | % | 1.7 | % | 1.7 |
| 영률(MD) | ASTM D 3039/IPC-TM-650 2.4.19 | 사이 | 667,000 | N/mm2 | 4,599 |
| 영률(CD) | ASTM D 3039/IPC-TM-650 2.4.19 | 사이 | 637,000 | N/mm2 | 4,392 |
| 포아송비(MD) | ASTM D 3039/IPC-TM-650 2.4.19 | 0.18 | 0.18 | ||
| 포아송비(CD) | ASTM D 3039/IPC-TM-650 2.4.19 | 0.23 | 0.18 | ||
| 압축 계수 | ASTM D 695(23)℃) | 사이 | 560,000 | N/mm2 | 3,861 |
| 굴곡강도(MD) | ASTM D 790/IPC-650 2.4.4 | 사이 | 1.46 x 106 | N/mm2 | 10,309 |
| 굴곡강도(CD) | ASTM D 790/IPC-650 2.4.4 | 사이 | 1.50 x 106 | N/mm2 | 10,076 |
| 껍질 강도(½ oz.CVH) | IPC-650 2.4.8(열응력.) | Ibs./인치 | 7 | g/cm삼 | 1.25 |
| 열전도율(Unclad,125℃) | ASTM F433(보호 열 흐름) | 승/(mK) | 0.6 | 승/(mK) | 0.6 |
| 열전도율(C1/C1,125℃) | ASTM F433(보호 열 흐름) | 승/(mK) | 0.92 | 승/(mK) | 0.92 |
| 열전도율(CH/CH,125℃) | ASTM F433(보호 열 흐름) | 승/(mK) | 0.87 | 승/(mK) | 0.87 |
| 치수안정성(MD) | IPC-650-2.4.39 Sec.5.4(에칭 후) | 밀/인치 | 0.23 | mm/m | 0.23 |
| 치수안정성(CD) | IPC-650-2.4.39 Sec.5.4(에칭 후) | 밀/인치 | 0.64 | mm/m | 0.64 |
| 치수안정성(MD) | IPC-650-2.4.39 Sec.5.5(열응력) | 밀/인치 | -0.04 | mm/m | -0.04 |
| 치수안정성(CD) | IPC-650-2.4.39 Sec.5.5(열응력) | 밀/인치 | 0.46 | mm/m | 0.46 |
| 표면 저항 | IPC-650 2.5.17.1(고온 후) | 맘스 | 8.33 x 107 | 맘스 | 8.33 x 107 |
| 표면 저항 | IPC-650 2.5.17.1(습도 후) | 맘스 | 6.42 x 107 | 맘스 | 6.42 x 107 |
| 체적 저항 | IPC-650 2.5.17.1(고온 후) | 옴/cm | 5.19 x 108 | 옴/cm | 5.19 x 108 |
| 체적 저항 | IPC-650 2.5.17.1(습도 후) | 옴/cm | 2.91 x 108 | 옴/cm | 2.91 x 108 |
| CTE(X축)(25-260℃) | IPC-650 2.4.41/ASTM D 3386 | ppm/℃ | 11 | ppm/℃ | 11 |
| CTE(Y축)(25-260℃) | IPC-650 2.4.41/ASTM D 3386 | ppm/℃ | 13 | ppm/℃ | 13 |
| CTE(Z축)(25-260℃) | IPC-650 2.4.41/ASTM D 3386 | ppm/℃ | 34 | ppm/℃ | 34 |
| 밀도 | ASTM D 792 | g/cm삼 | 2.35 | g/cm삼 | 2.35 |
| 경도 | ASTM D 2240(쇼어 D) | 79.1 | 79.1 | ||
| 파단시 변형률(MD) | ASTM D 790/IPC-650 2.4.4 | % | 0.014 | % | 0.014 |
| 파단시 변형률(CD) | ASTM D 790/IPC-650 2.4.4 | % | 0.013 | % | 0.013 |
| 비열 | ASTM E 1269-05, E 967-08, E968-02 | j/(g℃) | 0.94 | j/(g℃) | 0.94 |
| 티디(2% 체중 감소) | IPC-650 2.4.24.6/TGA | 영형에프 | 788 | ℃ | 420 |
| 티디(5% 체중 감소) | IPC-650 2.4.24.6/TGA | 영형에프 | 817 | ℃ | 436 |
